【微星B850MPOWER主板评测：高性价比内存超频神器】
文章图片
微星去年在Z790MPOWER主板上重新启用了MPOWER这个名字 ， 当然了现在的MPOWER的意义和当年是不一样的 ， 现在的MPOWER明显是Memory Power的意思 ， 主打内存超频能力 ， 而当年的MPOWER实际上已经被ACE系列继承了 。
在推出了基于Intel LGA 1700平台的Z790MPOWER主板后 ， 微星继续扩大MPOWER的产品范围 ， 推出了AM5平台的B850MPOWER ， 为AMD平台追求优秀内存性能的玩家带来一款高性价比的内存超频主板 。
主板介绍

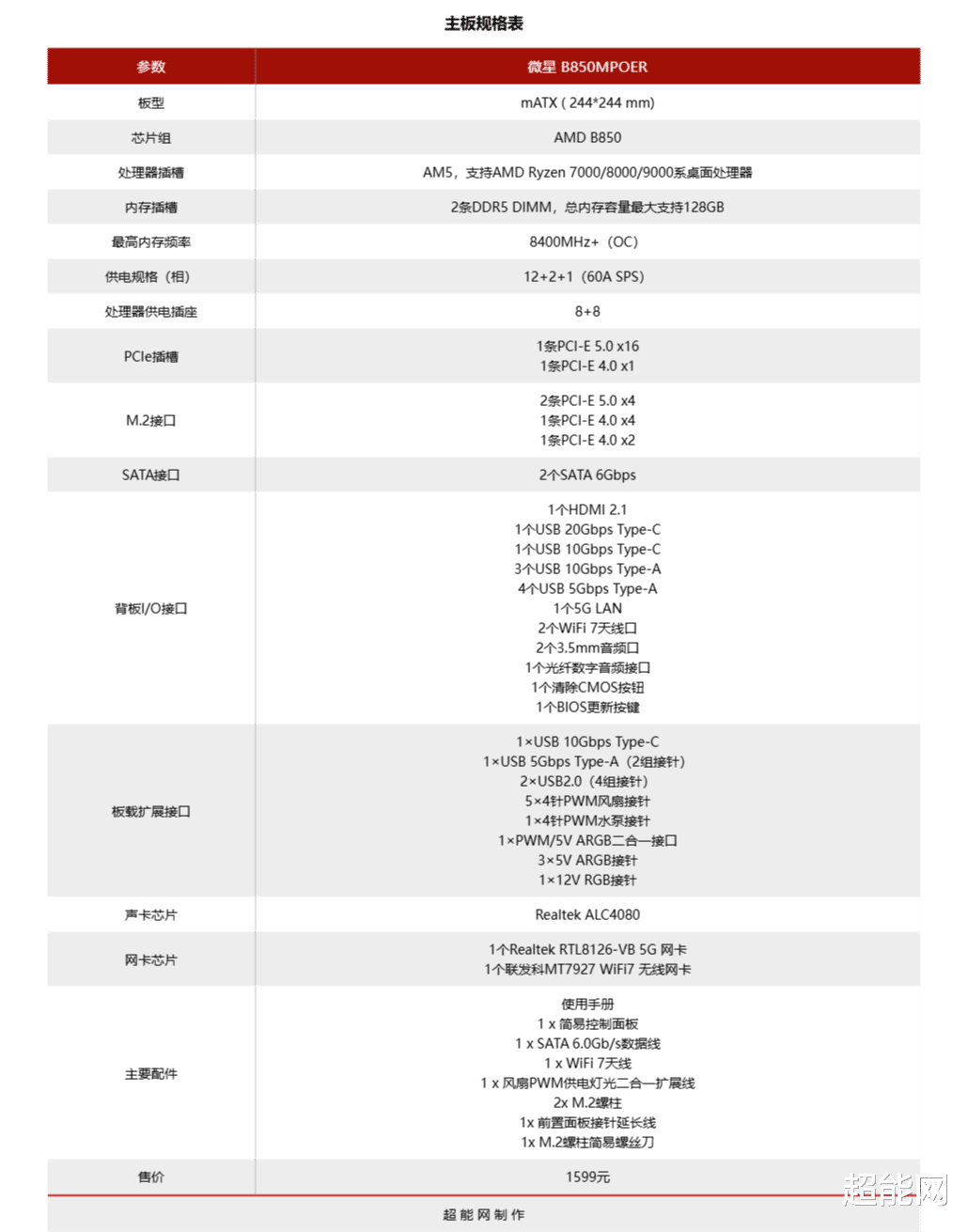

微星为这款B850MPOWER做了一个新的包装 ， 新包装更能凸显MPOWER的品牌 ， 包装正面右上角标识着这款主板采用64MB的大容量BIOS ， 更大的容量能使 让用户使用完整的BIOS界面 ， 而且能够留下足够空间支持下一代CPU ， 兼容性更好 ， 包装背面则印有主板的规格表以及一些特性 。

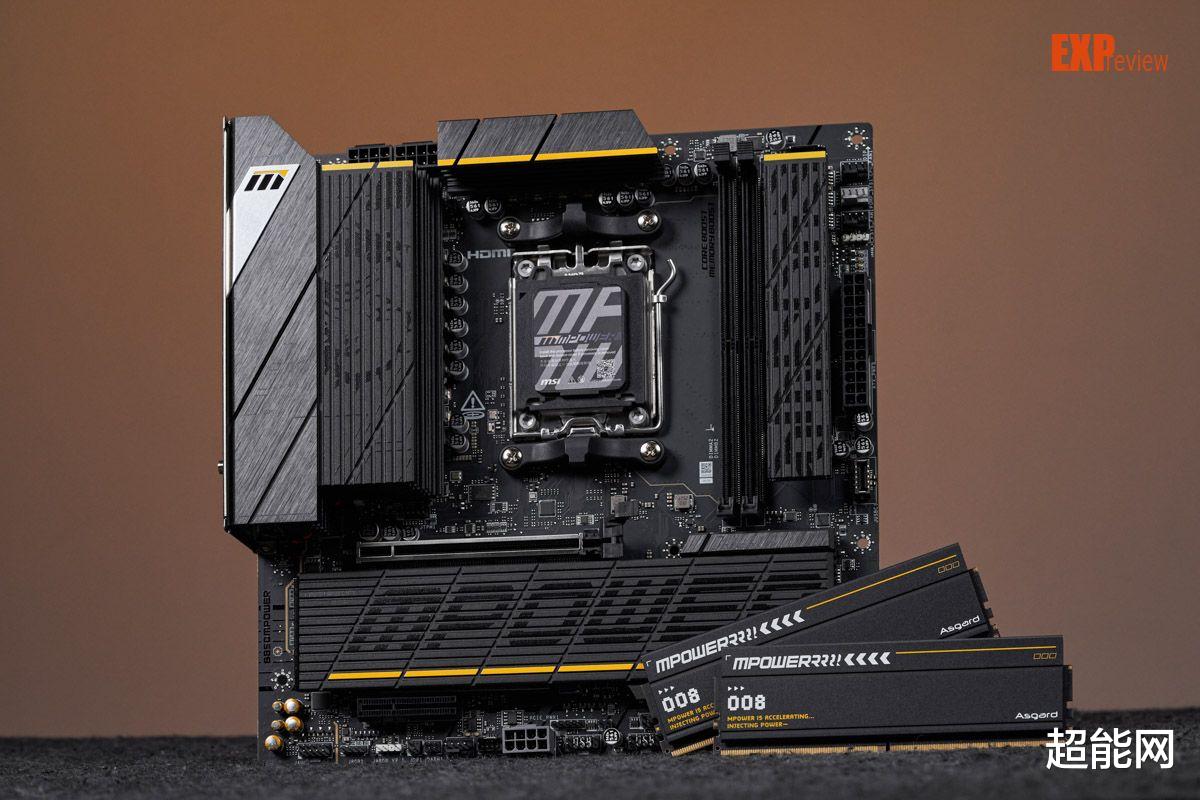

这块B850MPOWER的造型有点当年MPOWER主板的意思了 ， 主板以黑色为主色调 ， 搭配两条橙黄色的装饰线条 ， 主板下半的M.2/南桥散热片以及左上角的M.2散热片上都有MPOWER字样 ， 在南桥和I/O装甲上还有个会反光的“M”字母 ， 处处在强调MPOWER这个品牌 。
此外大家应该都发现了 ， 微星B850MPOWER的
主板的尺寸是24.4*24.4cm ， 标准的mATX规格 ， 为了追求极致的内存超频能力只提供了两个内存插槽 ， 多出来的空间微星为主板增加了一个M.2接口 。 主板上VRM供电由两块散热片覆盖 ， 背部I/O旁的散热器体积较大 ，把整个I/O区域覆盖了 ，
配件方面B850MPOWER和之前的Z790MPOWER一样送了EZ Dashboard面板 ， 它集成了电源开关、重启、清空CMOS按键以及自检数显 ， 通过配套的线材与主板相连 ， 便于玩家进行超频 。 面板四角预留了螺丝孔位 ， 用户可以固定在机箱的某个位置上
其他配件还包括1条SATA 3.0数据线、1个WiFi 7鲨鱼鳍天线、1条风扇PWM供电灯光二合一扩展线、1条前置面板接针延长线 ， 以及M.2螺柱和螺丝 。 那个风扇PWM供电灯光二合一扩展线需要配合主板上的专用接口使用 ， 可扩展出1个4pin PWM供电接口和1个ARGB灯光接口 ， 既保障了主板的扩展性 ， 又节约了主板的位置 。
内存接口

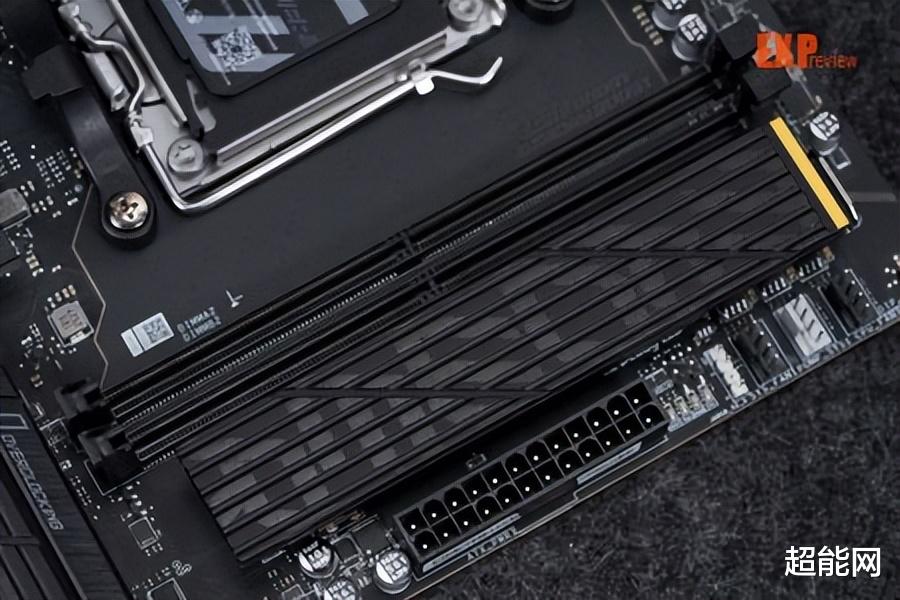

微星B850MPOWER上有两条DDR5内存插槽 ， 支持AMD EXPO ， 在使用锐龙9000处理器时最高可支持双通道DDR5-8400+的内存， 在使用锐龙8000处理器时最高可超频至DDR5-10200+ ， 最大内存容量128GB 。 插槽采用单边卡扣式设计 ， 方便在狭小的机箱内拆卸内存 ， 内存供电的位置相比B850M MORTAR WIFI迫击炮配备从插槽上方左侧移动到了插槽正上方 ， 所以内存插槽的位置其实稍微向下压了一点 ， 可能是出于走线优化考虑 。
PCIe与M.2接口
B850MPOWER主板提供了一条PCIe 5.0 x16和一条PCIe 4.0 x4接口 ， PCIe x16插槽是CPU提供的 ， 该插槽有金属装甲加固处理 ， 而PCIe 4.0 x4口则由南桥提供 。 微星将PCIe 5.0 x16显卡插槽放在了第一位 ， 仅在CPU插槽之下 ， 上调显卡插槽后 ， 在某些紧凑型机箱中 ， 插槽到机箱底部的空间会增大很多 ， 有助于容纳比较厚的高端显卡 。
此外B850MPOWER没有使用B850M MORTAR WIFI迫击炮上的显卡易拆设计 ， 而是在PCIe x16的锁扣上加了一个长把手 ， 这样就没那么容易被显卡背板遮挡插槽锁扣 ， 同样方便玩家拆卸显卡 。

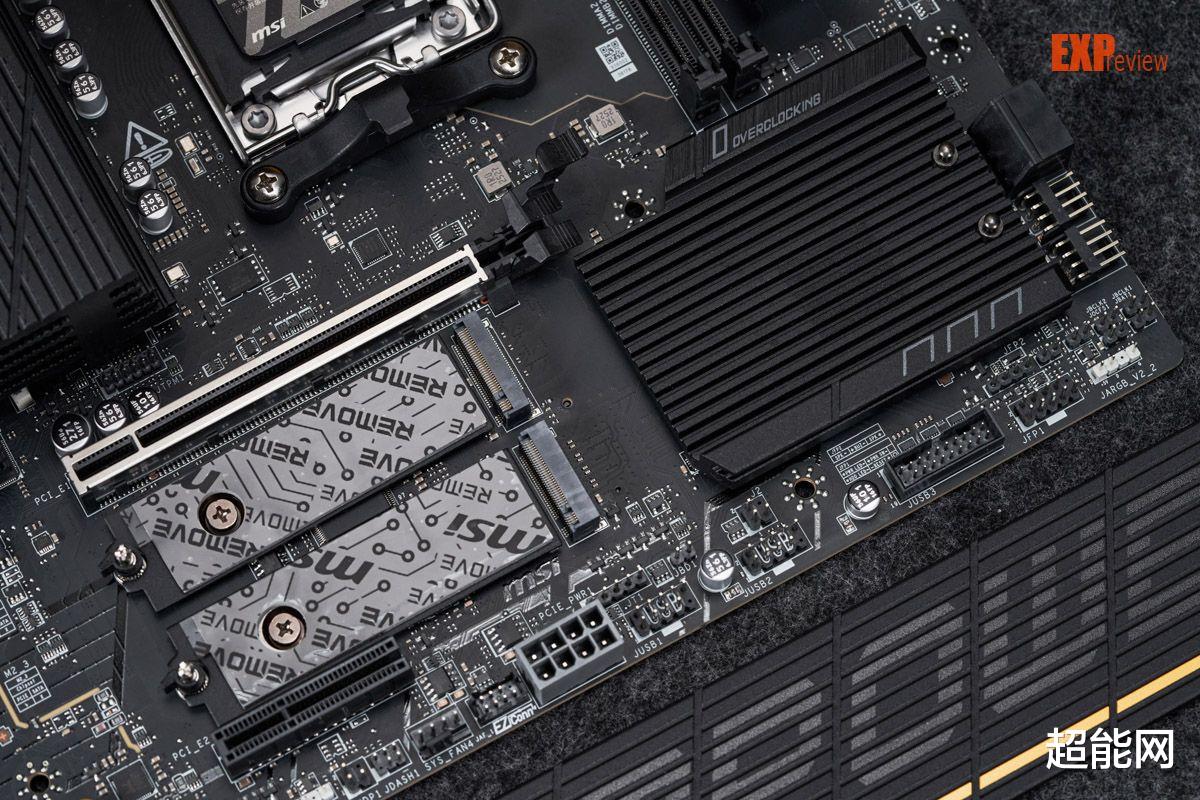

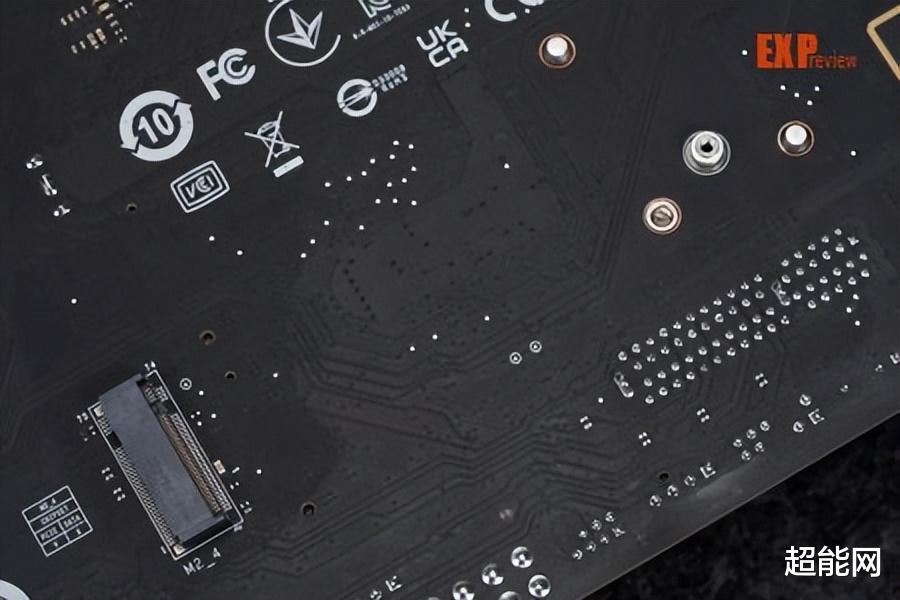

主板一共提供4个M.2接口 ， 在内存接口旁边有一个 ， 两个PCIe插槽之间有两个 ， 还有一个位于主板背面 。 当中位于内存插槽旁边的与PCIe x16插槽下方第一个M.2接口都是直连CPU的PCIe 5.0 x4通道 ， 双PCIe 5.0 M.2口在B850主板里面还是比较少见的 。 在PCIe x4插槽上方的是南桥提供的PCIe 4.0 x4口 ， 这三个接口均配备双面散热设计 ， 可为SSD提供全方位的散热照料 ， 让SSD能够保持高速稳定运行 。 主板背面的M.2口只支持PCIe 4.0 x2 ， 只有一半的带宽 ， 再加上这个位置散热会比较麻烦 ， 一般这个接口是最后才会考虑使用的 。
主板上的两块M.2散热器均采用易拆设计 ， 按动弹片即可松开卡扣 ， 拆下马甲 ， 相当方便 。 而且主板正面的M.2口都配备了固定旋钮 ， 旋转一下即可固定M.2 SSD的尾部 ， 安装SSD相当方面 ， 至于主板背面那个M.2口就只能拧螺丝了 ， 主板所有M.2口均支持M.2 2280规格的SSD 。
板载接口
主板上有两个SATA 6Gbps口 ， 位于主板右侧边缘翻转了90°对外布置 。 它旁边有两个同样翻转90°的4pin风扇接口 ， 这样的设计主要是为了方便玩家隐藏布线 ， 这也是B850MPOWER相较B850M MORTAR WIFI迫击炮的一个改进的地方 ， 主板一共有6个4pin PWM风扇/水泵接口 ， 当中有5个位于主板右侧 ， 一个在主板底部 。 还有一个EZ Conn二合一接口位于主板底部 ， 它能再提供1个4-pin PWM接口和1个5V ARGB接口 。 专用的灯带接口就包括3个5V ARGB和1个12V RGB口 。

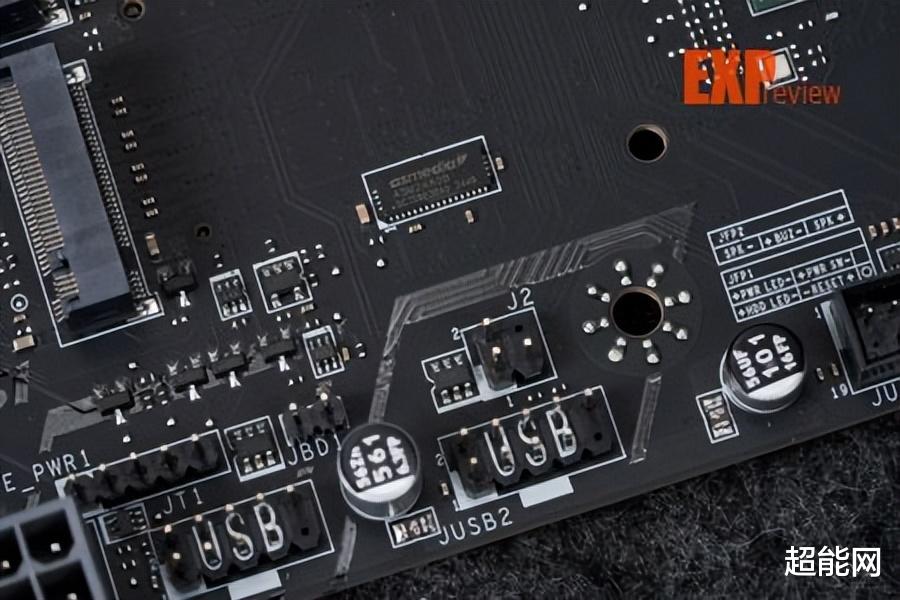

USB接口方面 ， 主板右侧有一个前置USB 10Gbps Type-C扩展口和一组USB 5 Gbps扩展针脚 ， 最多可扩展2个USB 5Gbps口 ， 主板底部还有两组USB 2.0扩展针脚 ， 可扩展4个USB 2.0口 。

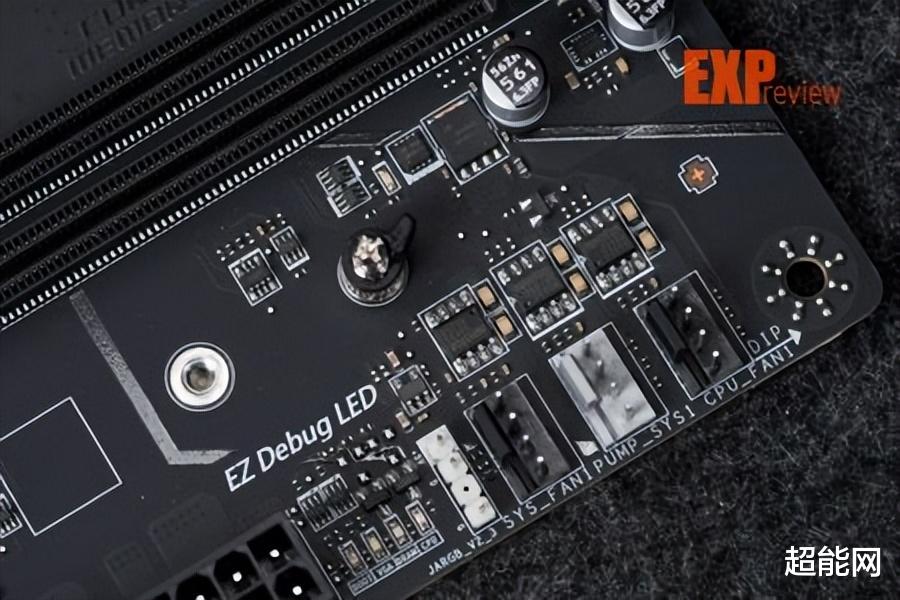

在24pin供电口旁边还有EZ Eebug LED灯 ， 方便玩家快速找到出错位置 。 主板底部的JDP1和JDASH1接口是使用EZ Dashboard面板时需要用到的 。
后置I/O接口
主板配备一体式I/O背板 ， 背板I/O这里加起来一共有9个USB口 ， 包括一个USB 20Gbps Type-C ， 1个USB 10Gbps Type-C ， 3个USB 10Gbps Type-A和4个USB 5Gbps Type-A 。 视频输出提供一个HDMI 2.1 ， 可支持8K@60Hz的视频输出 。 音频接口只有3个3.5mm口 。 网络连接方面 ， 主板配备一块联发科MT7927 WiFi7无线网卡以及Realtek RTL8126-VB 5G有线网卡 。
背板上的两个按键是CMOS清除键以及BIOS回写按键 ， 配合灰框框住的USB接口就可以在关机但接通主板24pin供电的情况下刷新主板BIOS 。
主板拆解

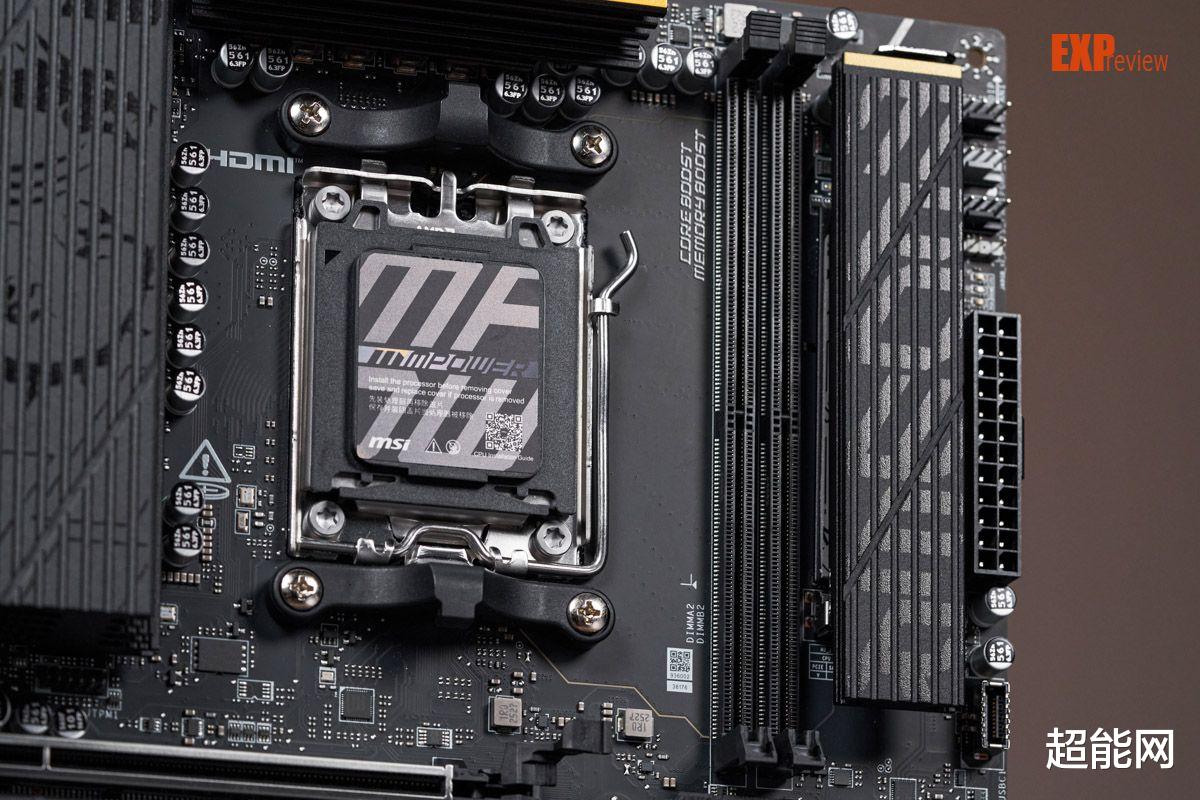

微星B850MPOWER的拆解后的样子 ， 细看的话会发现CPU插槽位置比B850M MORTAR WIFI迫击炮更靠上 ， 内存插槽则稍微靠下了一点 ， 顶部供电二级滤波电容位置有所调整 ， 主要是为了CPU插槽与内存插槽中线对齐 ， 这样更有利于缩短走线提升内存超频能力 。

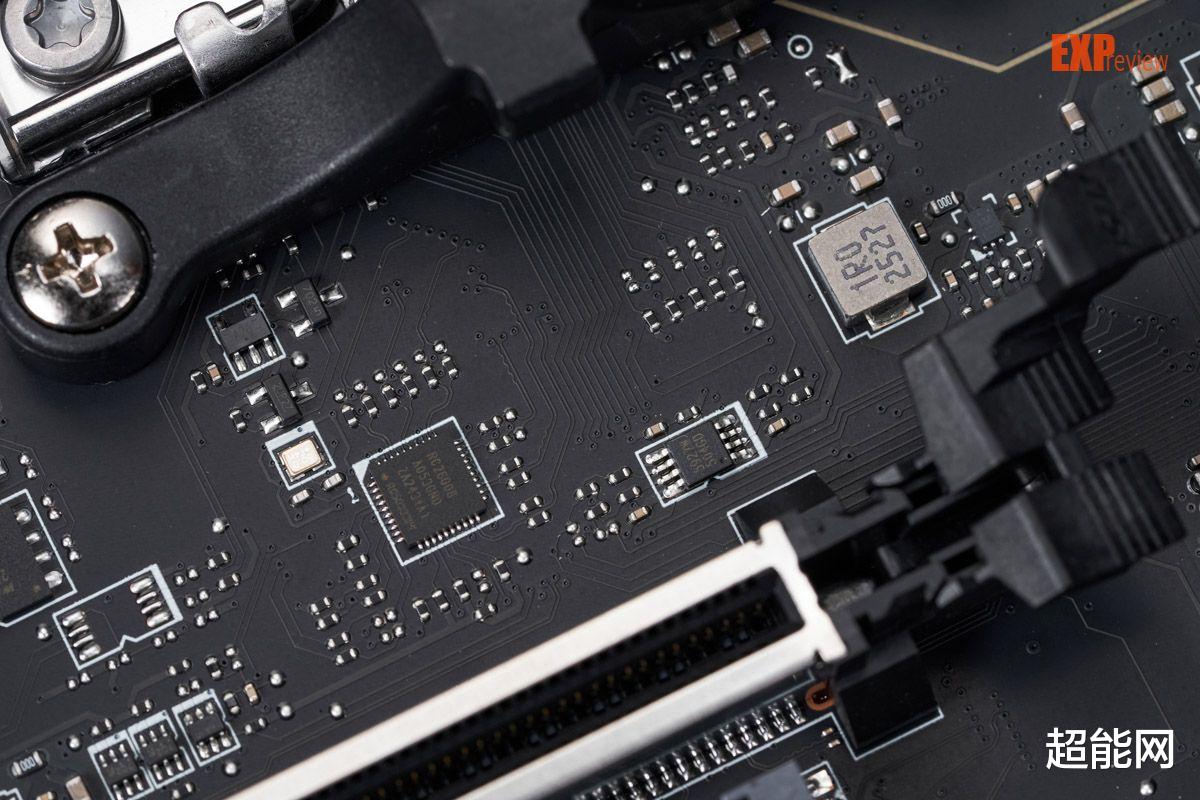

B850MPOWER上搭载了瑞萨RC26008外置时钟发生器 ， 这让主板有了更宽的CPU外频调整能力 ， 让玩家可挑战更为极致的性能 。
12+2+1相供电设计

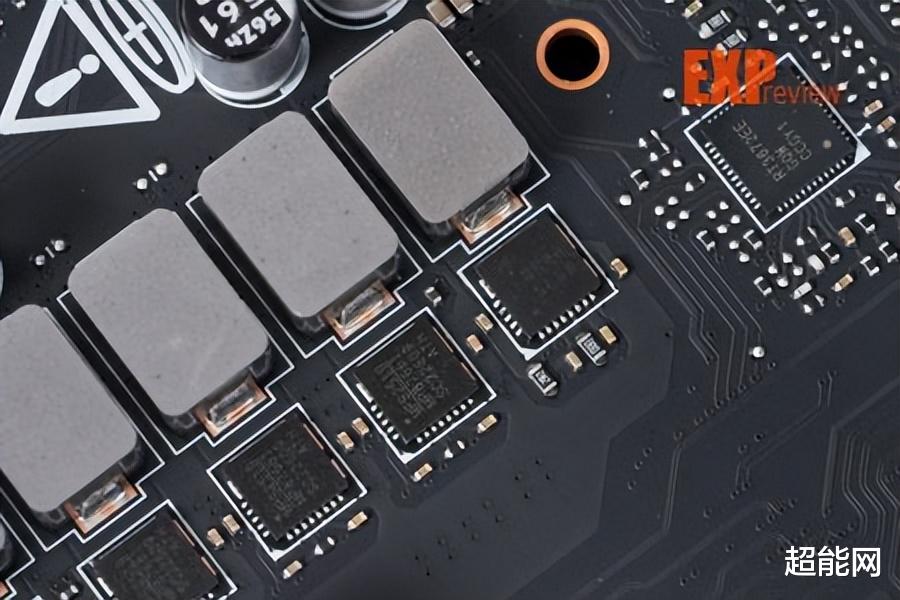

B850MPOWER的供电基本和B850M MORTAR WIFI迫击炮是一样的 ， 依然是采用12+2+1相供电 ， 使用两盎司铜的6层PCB板 ， 配备双8pinCPU供电 。 所有Mosfet都是60A的 ， 当中CPU核心和SoC供电使用的是MPS的MP87661 ， 而Misc供电则使用Alpha and Omega的SPS ， 推测型号是AOZ5166QI ， 核心和Soc的供电控制芯片是MPS的MP2857 ， 而Misc供电的控制芯片则在左下角 ， 型号为Richtek的RT3672EE 。
微星这代主板都在下沿加入了一个8pin的显卡辅助供电接口 ， 本意是为了给当时尚未发布的RTX 50系显卡做额外供电的 ， 不过如今RTX 50系显卡已经发布 ， 我们实测后发现显卡从PCIe插槽取电极少 ， 因此这个设计目前来讲并无太多用得上的地方 ， 不过有总比没有好的 ， 谁也说不准什么时候会有一张卡需要从PCIe槽取电 ， 有备无患总归让人安心一点 。
主板音频电路
声卡方面 ， B850MPOWER使用了来自瑞昱的Realtek ALC4080 ， 这个芯片是中高端主板的常客 ， 能放到这块主板上属实有点意外 。 芯片支持7.1声道、120dB SNR的立体声输出、113dB SNR的音频输入、以及32-Bit/384kHz回放 。 另外 ， 微星还为其配备了Audio Boost 5技术 ， 加入了抗干扰音频电路 ， 以及5颗音频专用滤波电容 ， 这有助于减少底噪 ， 提高声音输出的质量 。
上机测试
阿斯加特与微星合作建立MPOWER联盟推出配套的专属优化内存产品 ， 希望为玩家提供更好的内存性能 ， 本次测试使用的是就是这款MPOWER联盟DDR5-6000 C28 16GB*2套装 ， 这款内存在微星B850 MPOWER主板上可以直接使用隐藏的DDR5-6000 C26时序 ， 内存测试时使用锐龙7 9700X处理器 ， 而烤机测试时则使用功耗更高的锐龙9 9950X 。
BIOS体验

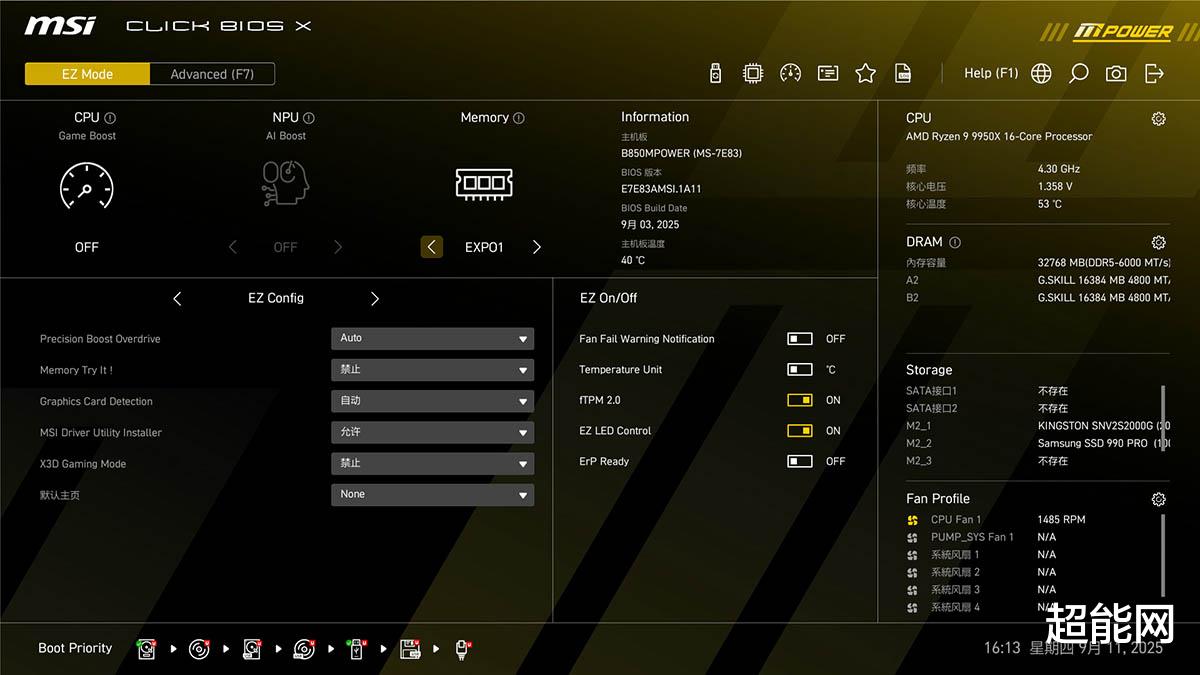

B850MPOWER的BIOS和微星这一代主板没啥大的区别 ， 背景颜色是MPOWER的荧光黄 ， 简易模式下 ， EZ Config部分是最重要的改进点 ， 包含了可直接提升CPU性能的PBO超频选项、显卡检测功能开关以及X3D Gaming Mode等功能 ， Memory Try it!功能也能够在简易模式下找到 。 通过上方的左右箭头可以切换到收藏栏 ， 喜欢调整BIOS的用户可以在这里找到常用的选项设置 ， 这样就可以在简易模式下调整不少的高级选项了 。 右边则是当前CPU、内存、存储设备和风扇的运行状态 ， 点击对应栏位的小齿轮就能看到详细信息 。
BIOS的顶栏是不会随模式而变动的 ， 有M-FLASH BIOS更新、常用功能收藏夹、BIOS变更选项记录、PBO超频开关等功能按键 ， BIOS语言切换、搜索、截图以及退出功能都在顶栏上 。 高级模式采用多层级的列表形式 ， 在最左边选择大项后 ， 中间会选择大项下的细节选项 。

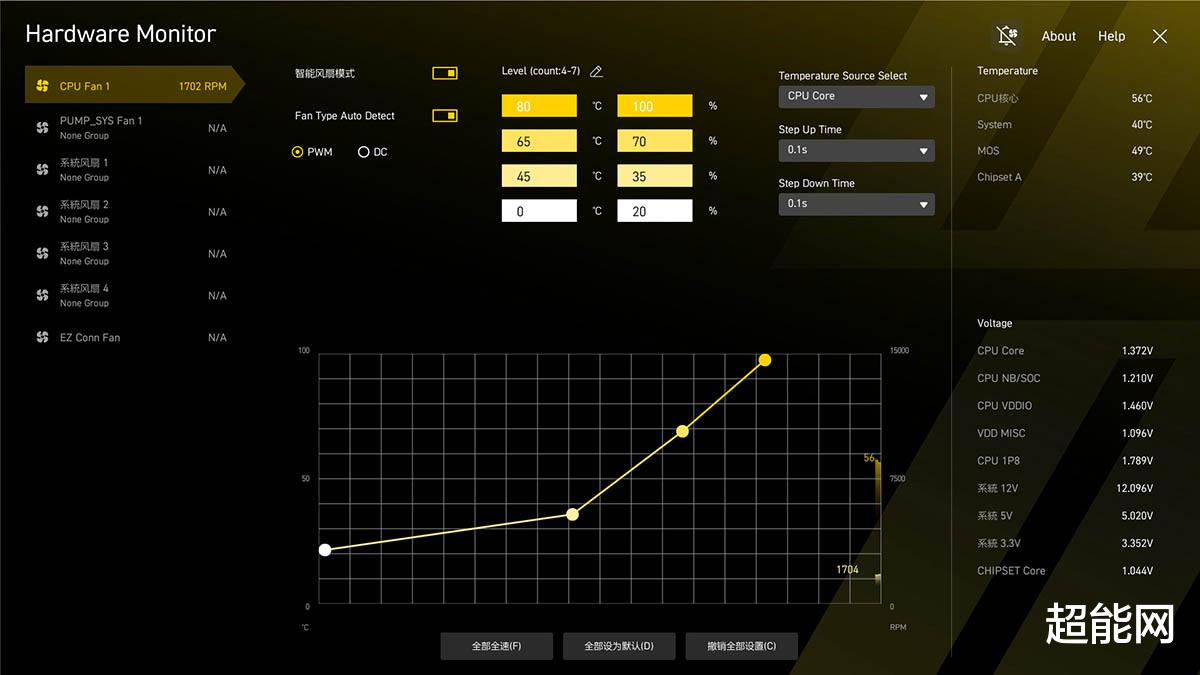

风扇转速设置在Hardware Monitor里面 ， 在这里你可以看到主板上所有风扇接口的状态 ， 并对每个接口设置独立的控制曲线和根据那个设备的温度来调节转速 。
微星BIOS里面非常好用的Latency Killer和High-Efficiency Mode ， 前者是低延迟模式 ， 后者是高带宽模式 。 开启高带宽模式后 ， 还会多出Memory Timing Preset选项 ， 里面的选项翻译可以说是非常的接地气 ， 一看就懂了 。

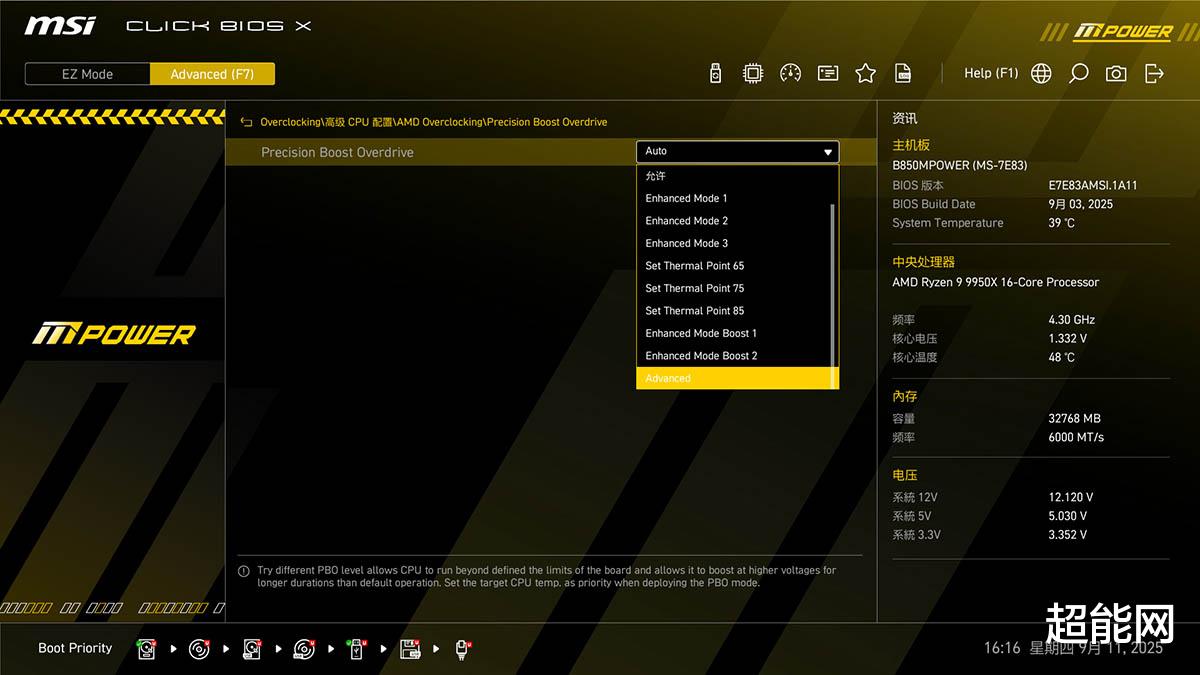

除了常规的PBO选项外 ， 微星这次在PBO界面额外提供了几个预设的超频选项 ， 分为三挡随数字增大而逐渐激进的Enhanced Mode、三挡预设温度墙的Set Thermal Point ， 以及两档最激进的Enhanced Boost Mode 。
我们使用了锐龙9 9950X来测试B850MPOWER的功能 ， 最激进的两档Enhanced Boost Mode开启后并不稳定 ， 但单纯开启PBO后就能提升9.7%的多线程性能 ， 而手动PBO拉满则能提升10.8%的性能 。
CPU供电性能测试按照惯例在CPU供电性能测试环节 ， 我们还是对CPU进行10分钟的AIDA64 FPU压力测试 ， 通过HWINFO及红外摄像头观察主板高负载运行时的工况 。 测试室温约为24℃ 。 测试时让锐龙9 9950X开启PBO解锁功耗并启用自动超频 ， 使用AIDA64 FPU烤机 ， 在稳定时CPU封装功耗大概239W 。
CPU供电模组在烤机时的最高温度是65.7℃ ， 再加上这是开启PBO后的烤机测试 ， 这主板的供电散热已经做得很好了 ， 12相CPU供电也能很好的把热量分散 ， 降低单颗MOSFET热量 ，即使是最新的锐龙9000系列16核处理器这款B850 MPOWER都能轻松带动 。
内存测试阿斯加特这款MPOWER联盟DDR5-6000 C28 16GB*2套装开启EXPO后默认是C28时序 ， 此时内存延迟是76.5ns；随后我们开启了隐藏的C26时序 ， 内存延迟略微降低至75.4ns；在这基础上开启微星主板的内存低延迟以及高带宽逆天香这档 ， 内存带宽明显提升 ， 内存延迟压至61.9ns；随后我们尝试把内存超频至6400MHz ， 时序是26-35-35-76 ， 内存控制器与内存频率保持1:1 ， 在使用逆天香这档时内存延迟为63.8ns ， 如果在这基础上进一步把CPU的IF总线频率从2000MHz提升至2200MHz ， 这样内存延迟就能压低至58.9ns ， 获得一个非常优秀的内存性能 。
全文总结
与此前的Z790MPOWER一样 ， 微星B850MPOWER也是迫击炮系列主板的改款 ， 当然了新的外形设计更有当年MPOWER主板的风味 ， 而B850MPOWER也明显改动了CPU与内存插槽的位置来优化内存走线 ， 以此获得更好的内存超频能力 。 同时还与阿斯加特合作推出了MPOWER联盟内存 ， 在这款主板上搭配锐龙7 9700X可以获得DDR5-6400 C26的优秀成绩 ， 搭配微星的延迟杀手与高带宽模式 ， 可以轻松获得非常低的内存延迟 ， 更低的内存延迟就能获得稳定的游戏帧率 ， 可以说非常时候游戏玩家和DIY发烧友 。
而主板其他的设计大致与B850M迫击炮是相同的 ， 只是M.2接口多了一个 ， M.2与南桥散热装甲也做了优化 ， 一共4个M.2插槽在mATX主板上还是相当少见的 ， 而且主板同时提供PCIe 5.0的PCIe x16与M.2接口 ， 在B850主板中也属高端产品 。
供电方面主板延续了12+2+1相的设计 ， 不过这个供电已经足够拉动开了PBO后的锐龙9 9950X处理器 ， 也代表着可以放心使用目前所有AM5处理器 ， 烤机时的供电温度也非常低 ， 整体设计非常优秀 。 价格方面也非常给力 ， 微星B850MPOWER的定价1599元 ， 首发价1549元 ， 也就比B850迫击炮高了100元 ， 可以说是意外的低 ， 是一款非常优秀的平民超频神器 。
