【微星推出多款全新的B850主板，传还有另外三个背插型号在准备当中】近日 ， 微星官网上线了多款全新的PRO系列B850主板 ， 具体型号为：PRO B850M-X、PRO B850M-A WIFI、PRO B850-S WIFI6E、B850M GAMING PLUS WIFI6E、B850 GAMING PLUS WIFI6E以及采用背插设计的B850 GAMING PLUS WIFI PZ ， 进一步扩充旗下的B850主板产品线 。

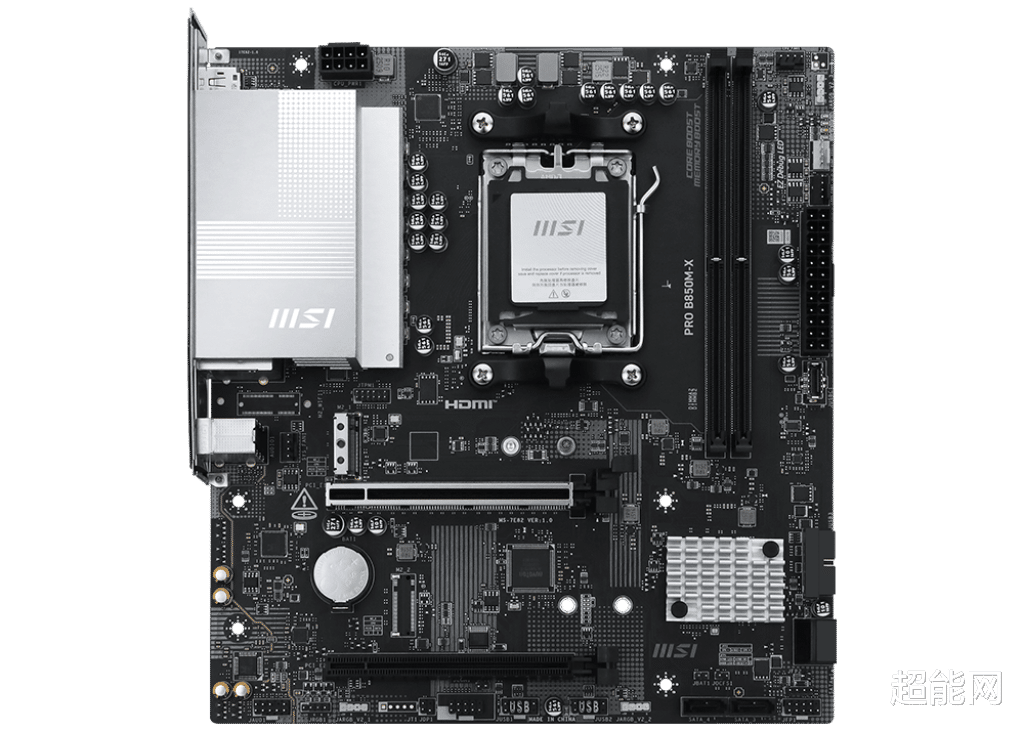

PRO B850M-X
PRO B850M-X为双内存插槽设计的小型MATX主板 ， 尺寸为226 x 243.84 mm ， 采用6层2oz加厚铜服务器级用料PCB以及7+2+1路P-PAK直连供电方案 ， 配备8pin CPU供电接口 ， 核心供电部分覆盖有延展式散热装甲 ， 外观延续了PRO系列的银白+简约纹理风格 ， 并辅以7W/mK导热垫系统持续高负载性能释放提供保障 。 内存最高支持DDR5 8200+ MT/s ， 总容量可达128GB 。
主板仅有一个PCIe 5.0 M.2插槽（支持2280/2260规格） ， 实际上还有另一个M.2插槽位 ， 但是是空焊的 。 两条PCIe插槽均为全长设计 ， 分别为PCIe 5.0×16和PCIe 4.0×4 。 第一条显卡槽卡扣进行了延展处理 ， 便于用户按压解锁 。 此外 ， 主板上还包含有四个SATA 3.0接口、一个前置USB 10Gbps扩展接口、一组前置USB 5Gbps扩展接针和两组USB 2.0接针 ， 4pin PWM风扇接口共有五个 ， 5V ARGB和12V RGB为3+1个的组合 ， 并且带有EZ Debug LED自检灯 。
背部I/O面板提供了一个USB 5Gbps Type-C接口、三个USB 5Gbps Type-A接口、两个USB 2.0 Type-A接口、一个HDMI 2.1（最高支持4K@60Hz）、一个DP 1.4（最高支持4K@60Hz）、三个3.5mm音频孔（声卡芯片为瑞昱ALC897）、一个5G LAN口（网卡芯片为瑞昱8126VB） ， 还有一键清除CMOS及BIOS更新按键 。

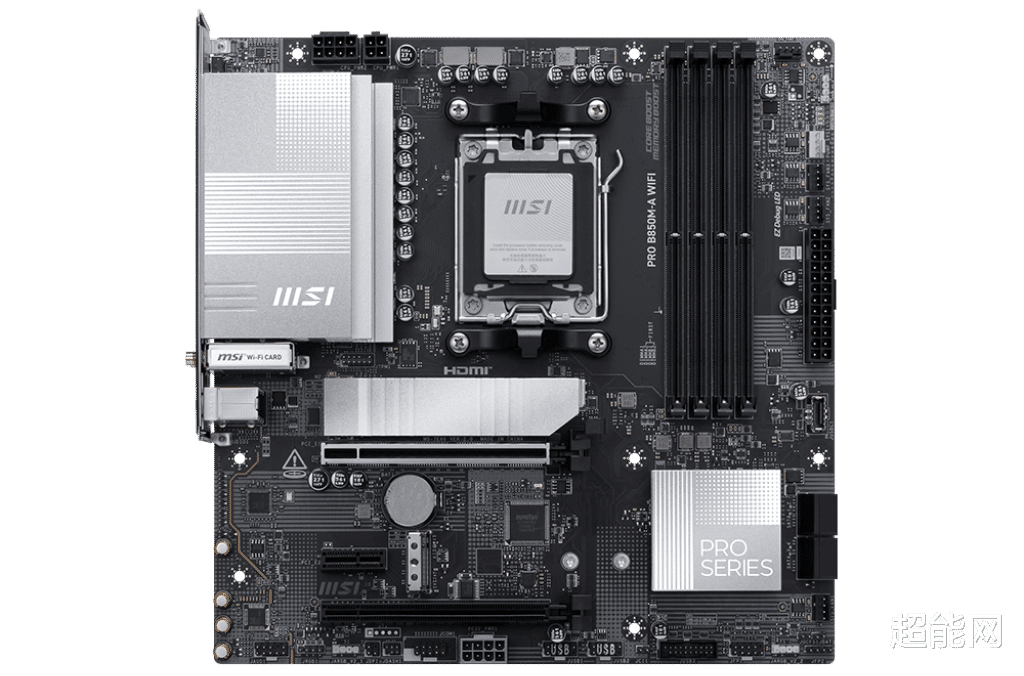

PRO B850M-A WIFI
PRO B850M-A WIFI为标准MATX主板 ， 同样采用6层2oz加厚铜服务器级用料PCB ， 供电方案为8+2+1路 60A SPS智能供电 ， 配备8+4pin CPU供电接口 。 CPU核心供电部分、南桥芯片组、首条M.2插槽均覆盖有PRO系列标志性的银白色风格散热装甲 。 内存最高支持DDR5 8200+ MT/s ， 四槽插满总容量可达256GB 。
主板拥有两条M.2插槽 ， 分别为PCIe 5.0×4和PCIe 4.0×4（均支持2280/2260规格） ， 首条M.2插槽散热马甲采用快拆设计 ， 便于用户拆装 。 三条PCIe插槽由上至下依次是PCIe 5.0×16、PCIe 3.0×1和全长的PCIe 4.0×4 ， 第一条显卡槽卡扣进行了延展处理 ， 便于用户按压解锁 。 主板底部给到了PCIe 8pin辅助供电 ， 为多PCIe设备同时高负载使用提供供电保障 。 此外 ， 主板上还包含有四个SATA 3.0接口、一个前置USB 10Gbps扩展接口、一组前置USB 5Gbps扩展接针和两组USB 2.0接针 ， 4pin PWM风扇接口共有五个 ， 5V ARGB和12V RGB为3+1个的组合 ， 并且带有EZ Debug LED自检灯 。
背部I/O面板提供了两个USB 10Gbps Type-C接口、三个USB 10Gbps Type-A接口、三个USB 5Gbps Type-A接口、一个HDMI 2.1（最高支持4K@60Hz）、一个DP 1.4（最高支持4K@60Hz）、三个3.5mm音频孔（声卡芯片为瑞昱ALC897）、一个5G LAN口（网卡芯片为瑞昱8126VB）、一组WiFi 7天线接口（最高传输速率可达2.9Gbps ， 支持蓝牙5.4、MLO、4K QAM） ， 还有一键清除CMOS及BIOS更新按键 。

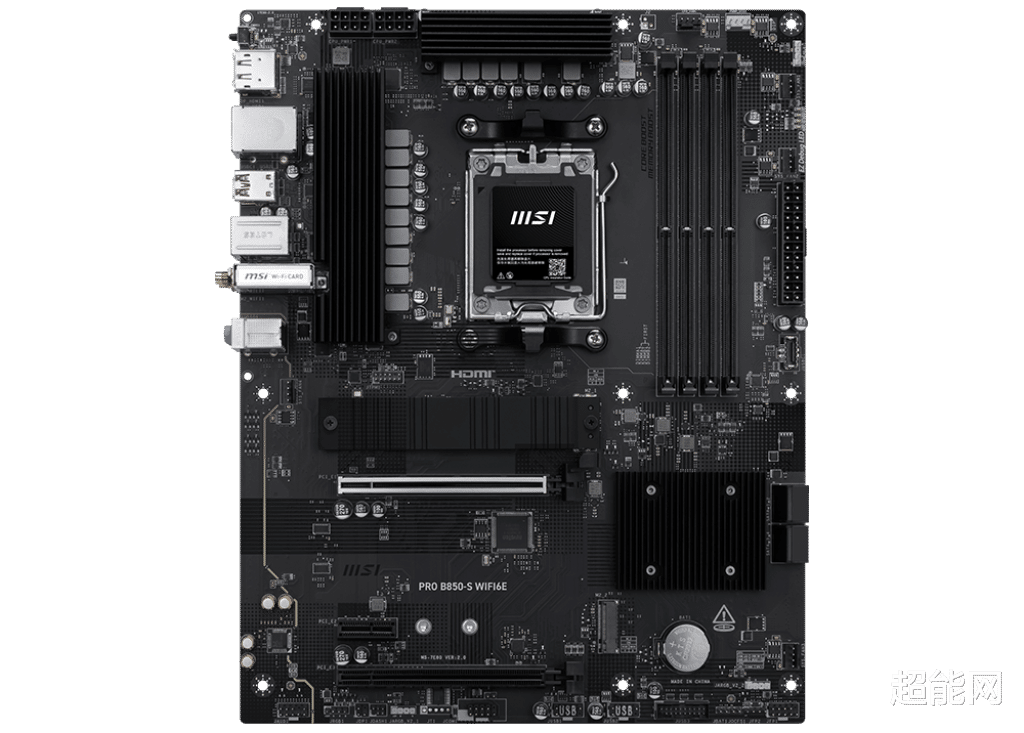

PRO B850-S WIFI6E
PRO B850-S WIFI6E为ATX规格主板 ， 采用6层2oz加厚铜服务器级用料PCB以及12+2+1路P-PAK并联供电方案 ， 配备8+8pin CPU供电接口 ， MOS表面覆盖大面积的黑色铝挤散热块 ， 并辅以7W/mK导热垫系统持续高负载性能释放提供保障 。 南桥芯片组及M.2散热装甲均采用相同外观设计的黑色散热装甲 ， 整体偏实用低调风格 。 内存最高支持DDR5 8200+ MT/s ， 四槽插满总容量可达256GB 。
主板拥有两条M.2插槽 ， 分别为PCIe 5.0×4（支持22110/2280规格）和PCIe 4.0×4（支持2280/2260规格） 。 三条PCIe插槽由上至下依次是PCIe 5.0×16、PCIe 3.0×1和全长的PCIe 4.0×4 ， 第一条显卡槽卡扣进行了延展处理 ， 便于用户按压解锁 。 此外 ， 主板上还包含有四个SATA 3.0接口、一个前置USB 10Gbps扩展接口、一组前置USB 5Gbps扩展接针和两组USB 2.0接针 ， 4pin PWM风扇接口共有六个 ， 5V ARGB和12V RGB为3+1个的组合 ， 并且带有EZ Debug LED自检灯 。
背部I/O面板没有集成挡板 ， 提供了一个USB 10Gbps Type-C接口、三个USB 10Gbps Type-A接口、四个USB 5Gbps Type-A接口、一个HDMI 2.1（最高支持4K@60Hz）、一个DP 1.4（最高支持4K@60Hz）、三个3.5mm音频孔（声卡芯片为瑞昱ALC897）、一个2.5G LAN口（网卡芯片为瑞昱8125）、一组WiFi 6E天线接口（最高传输速率可达2.4Gbps ， 支持蓝牙5.3） ， 还有一键清除CMOS及BIOS更新按键 。

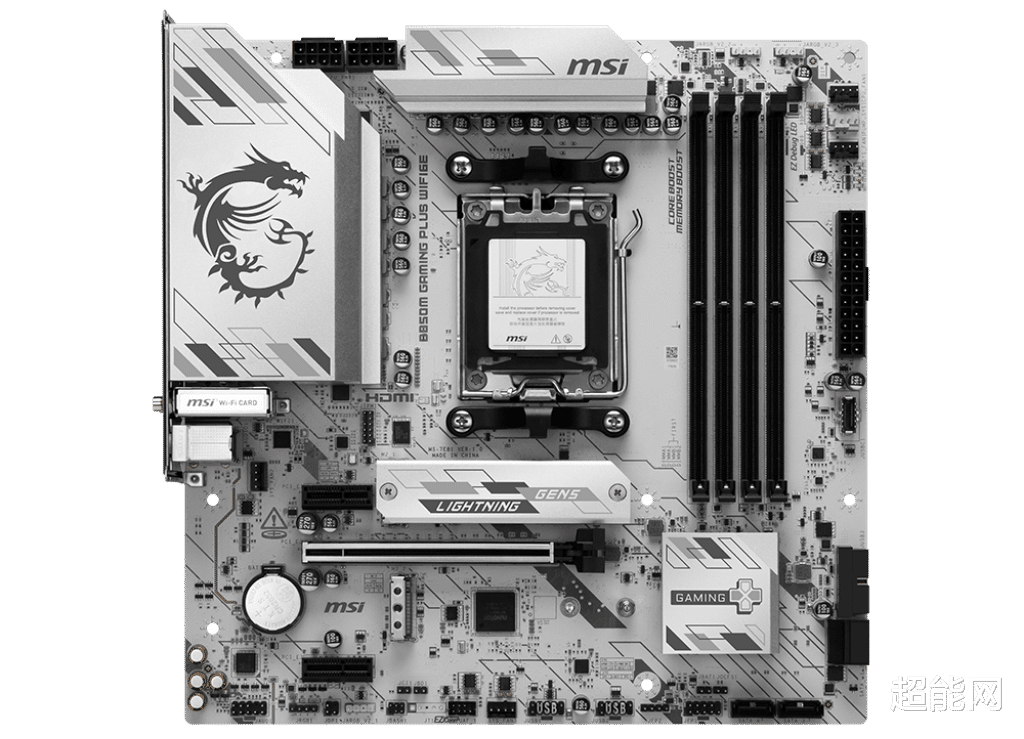

B850M GAMING PLUS WIFI6E
B850M GAMING PLUS WIFI6E为标准MATX主板 ， 采用6层2oz加厚铜服务器级用料PCB ， 供电方案从B850M GAMING PLUS的8+2+1路 60A SPS智能供电改为了10+2+1路P-PAK并联 ， 配备8+8pin CPU供电接口 。 PCB与散热装甲维持纯白涂装不变 ， 但整体风格偏向灰白 ， 取消了天蓝色的纹理元素 。 供电、南桥芯片组、首条M.2插槽均覆盖散热装甲（原本第二条M.2插槽也配有 ， 但核显供电没有MOS覆盖） 。 内存最高支持DDR5 8200+ MT/s ， 四槽插满总容量可达256GB 。
主板拥有两条M.2插槽 ， 分别为PCIe 5.0×4和PCIe 4.0×4（均支持2280/2260规格） 。 显卡插槽下移至第二槽位 ， 三条PCIe插槽由上至下依次是PCIe 3.0×1、PCIe 5.0×16和PCIe 3.0×1 ， 第一条显卡槽卡扣进行了延展处理 ， 便于用户按压解锁 。 此外 ， 主板上还包含有四个SATA 3.0接口、一个前置USB 10Gbps扩展接口、一组前置USB 5Gbps扩展接针和两组USB 2.0接针 ， 4pin PWM风扇接口共有五个 ， 5V ARGB和12V RGB为3+1个的组合 ， JAF_1功能整合接口可另外扩展出多一个4pin PWM和一个5V ARGB ， 并且带有EZ Debug LED自检灯 。

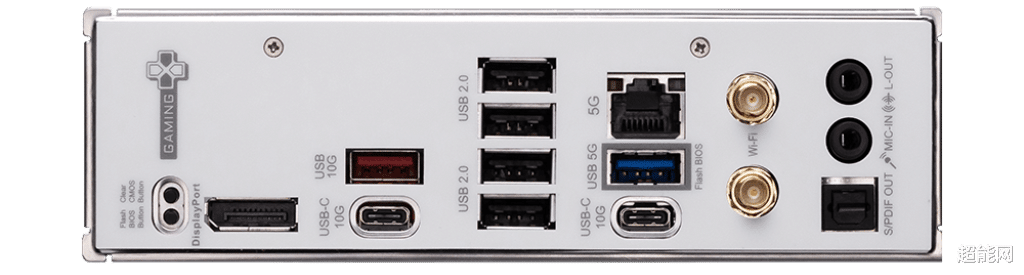

背部I/O面板提供了一个USB 10Gbps Type-C接口、三个USB 10Gbps Type-A接口、四个USB 5Gbps Type-A接口、一个HDMI 2.1（最高支持4K@60Hz）、一个DP 1.4（最高支持4K@60Hz）、三个3.5mm音频孔（声卡芯片为瑞昱ALC897））、一个2.5G LAN口（网卡芯片为瑞昱8125D）、一组WiFi 6E天线接口（最高传输速率可达2.4Gbps ， 支持蓝牙5.3） ， 还有一键清除CMOS及BIOS更新按键 。

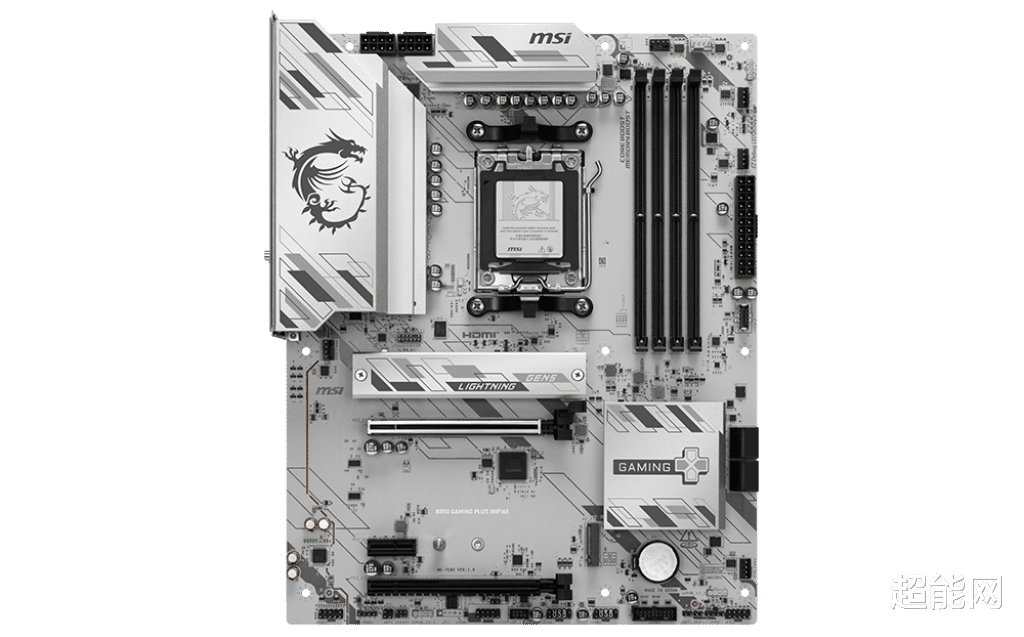

B850 GAMING PLUS WIFI6E
B850 GAMING PLUS WIFI6E相比B850 GAMING PLUS同样是在外观风格和PCIe、M.2插槽数量规格上的变化较为明显 ， 供电也保持着12+2+1路P-PAK并联方案 ， 具体MOS规格是否改动未能确定 ， 配备8+8pin CPU供电接口 。 内存最高支持DDR5 8200+ MT/s ， 四槽插满总容量可达256GB 。
主板M.2插槽数量从三条减少至两条 ， 分别为PCIe 5.0×4（支持22110/2280规格）和PCIe 4.0×4（支持2280/2260规格） 。 PCIe插槽取消了全部全长的设计 ， 数量也从四条减少为三条 ， 由上至下依次是PCIe 4.0×16、PCIe 3.0×1和PCIe 4.0×4 ， 第一条显卡槽卡扣进行了延展处理 ， 便于用户按压解锁 。 此外 ， 主板上还包含有四个SATA 3.0接口、一个前置USB 10Gbps扩展接口、一组前置USB 5Gbps扩展接针和两组USB 2.0接针 ， 4pin PWM风扇接口共有六个 ， 5V ARGB和12V RGB为3+1个的组合 ， JAF_1功能整合接口可另外扩展出多一个4pin PWM和一个5V ARGB ， 并且带有EZ Debug LED自检灯 。
B850 GAMING PLUS WIFI6E背部I/O面板配置与B850M GAMING PLUS WIFI6E是一模一样的 ， 只是USB 5Gbps Type-A的位置摆放有点区别 。
B850 GAMING PLUS WIFI PZB850 GAMING PLUS WIFI PZ则基本上延续了B850 GAMING PLUS包括纯白PCB在内的所有特性 ， 并针对背插设计进行装甲及接口上的改动 ， 带来较为舒服的正面观感 。
据网友@momomo_us透露 ， 微星还有三个背插主板型号——PRO B850M-A WIFI PZ、PRO B860M-A WIFI PZ和PRO B850M-VC WIFI PZ或将推出 。 他还展示了当中的PRO B850M-A WIFI PZ的外观图 。
相较于PRO B850M-A WIFI ， PRO B850M-A WIFI PZ改用了纯白PCB设计 ， PCIe插槽全部为全长规格 ， 第二条M.2插槽移到了右下角 ， 且两个M.2标配散热装甲均不支持快拆 ， 其余接口规格目测基本保持一致 。
