所谓数字电源 ， 就是将模拟电路与数字电路相结合 ， 通过数字信号处理器(DSP)和微控制器(MCU) ， 对电源系统进行实时监控和控制 ， 以及动态智能化管理 。 在去年 ， 鑫谷推出了数字电源“开荒之作”昆仑九重KE-1300P ， 而这款数智DM-850G拥有850W额定功率 ， 主要面向RTX 5070 Ti以下级别的配置 ， 普惠型产品名副其实 。 我们先看下鑫谷数智DM-850G电源的特点：
1、内置智能芯片 ， 可快速实现各种复杂控制算法；
2、可通过USB接口搭配KL-Center软件对参数进行监控；
3、可通过昆仑/鑫谷部分水冷散热器实时显示电源数据；
4、风扇多种模式自由切换 ， 支持自定义风扇转速 ， 实现噪音优化；
5、850W额定功率 ， 通过80Plus金牌认证；
6、采用Intel ATX3.1和PCIe5.1规范打造 ， 具备超强动态超载性能；
7、主动式PFC+LLC谐振+DC-DC整理 ， 日系高品质电容 。
1 外观一览
鑫谷数智DM-850G数字电源尺寸为150x125x86mm ， 相对于当下的各类标准ATX电源属于“短款”设计 ， 功率密度令人惊叹 ， 同时还大幅提升了线材插拔的空间 ， 并适配ATX和mATX机箱 。
背部是参数铭牌 ， 支持100v-240v宽幅电压输入 ， 拥有850W的额定功率 ， 采用单路12V设计 ， +12V输出功率高达840W ， 输出电流高达70A 。 除此之外还有几个标识非常显眼 ， 支持最新ATX3.1规范和PCIe5.1标准 ， 通过80PLUS和PPLP双金牌认证 。
电源两侧有斜条装饰以及DM-850G的标识 ， 而蓝色的10二进制字符串装饰以及DIGITAL POWER的标识 ， 表明它数字电源的身份 。

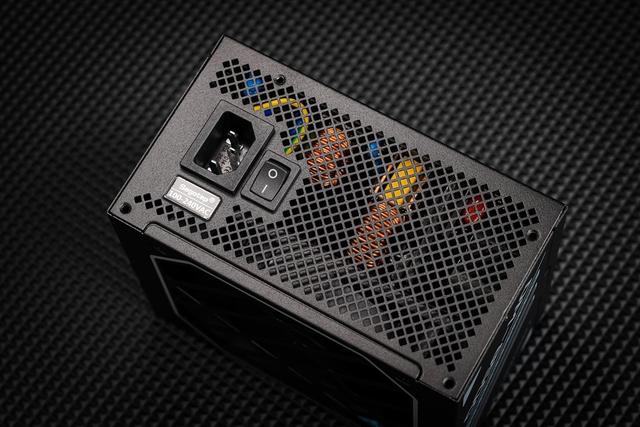

电源后部是交流输入接口和电源开关 ， 大面积的镂空散热孔大幅提升出风效率 。
鑫谷数智DM-850G的输出采用专利设计的盲插模组 ， 最大的特色就是将PCIe、CPU、SATA、IDE的输出做成同样的10pin插座 ， 六路输出随便插随便用 ， 无需对照和辨别 。 而主板和PCIe5.1显卡输出则采用独立接口 ， 除此之外还有一个4pin的USB接口 ， 通过附带的专用线材连接到主板9针USB插针即可实现检测和管理功能 。

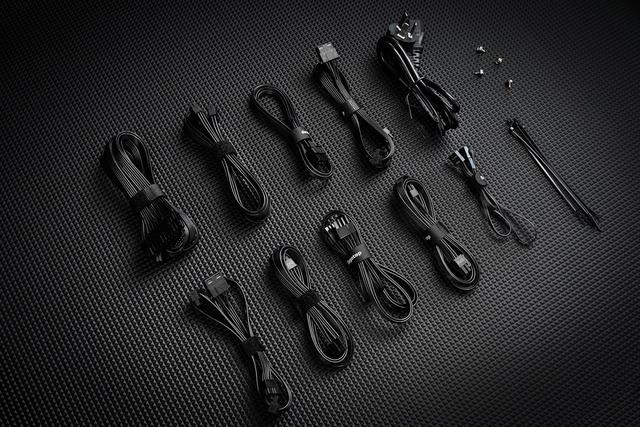

模组线均为黑色线材 ， 盲插设计安装方便 ， 并能避免和其他的电源线混用 ， 还配备了专用的USB主板通讯线 。
2 内部结构解析
拆开鑫谷数智DM-850G ， 可见其内部的元器件排列按照功能区域排列非常整齐工整 ， 凸显大厂风范 ， 采用主动式PFC+LLC谐振+DC-DC整流的主流方案 ， 内部结构紧凑而有序 ， 大量日系高品质电容用料非常豪华 。

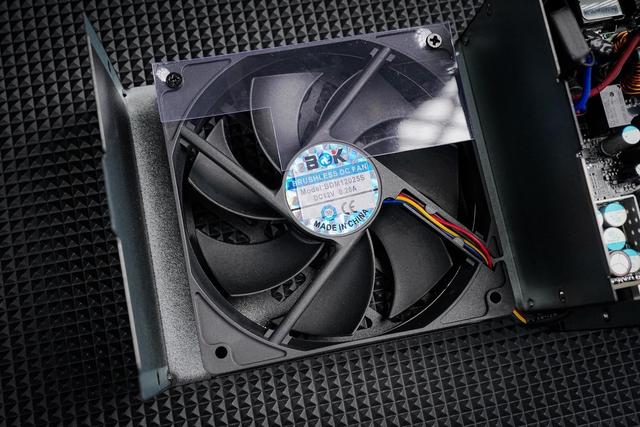

120mm液压散热风扇采具备长寿命与耐久性 ， 12V 0.2A可实现大风量和静音的平衡 ， 4针PWM智能调速可在软件中自由调整 ， 低温、低功耗输出时风扇还可以停转 。
一级EMI电路齐全在插座的旁边 ， 方形的热缩套内应该有一个X电容和其他的数量不多的元器件 。
二级EMI电路包含了两个共模电感、1个X电容、两个Y电容 ， 前端是1个热敏电阻、1个保险丝和1个Y电容 ， 继电器也设计在了这个位置 。
整流桥与PFC开关管、稳压管等元器件公用一个大面积的黑色散热片 。

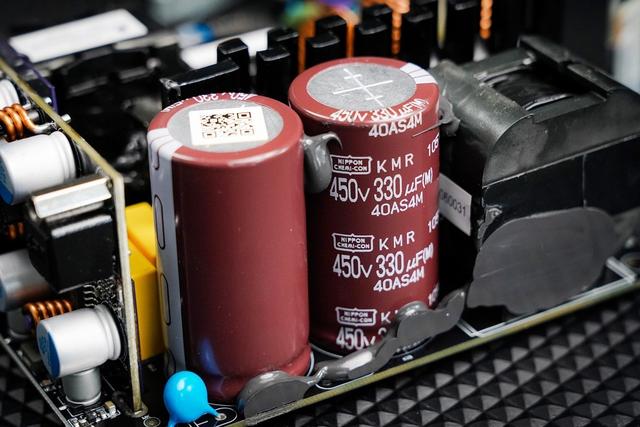

两颗PFC电容为日本黑金刚KMR系列 ， 规格为450V 330uF ， 拥有较低的ESR ， 有助于减少电源的输出纹波 。
PFC电容旁边是主动式PFC电感 ， 是高效能电源必备元件 ， 大磁芯半封闭结构有效防止电磁泄露对周边元器件的干扰 。

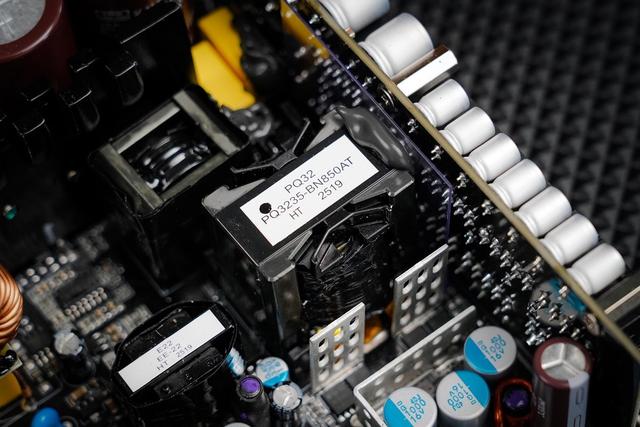

主变压器绕组匝数少 ， 非常高效 ， 次级线圈采用横截面积较大的扁铜排 ， 可通过更大的电流并具有良好的导热效果 ， 并在绕组对地端焊接了两组散热片 ， 可见无论是做工还是设计都非常用心 。
两组散热片之间是两组共四个8脚MOS管 ， 与主变压器次级相连 ， 作用是二次输出整流 。
变压器散热片右侧是二次侧的滤波电路 ， 配备了1个黑金刚电解电容和5个固态电容 。
国民技术N32G430微处理器 ， 这是数字电源的灵魂 ， 采用高性能32位ARM Cortex-M4F内核 ， 集成浮点运算单元（FPU）和数字信号处理（DSP） ， 最高主频128MHz ， 集成64KB片内加密存储Flash和16KB的嵌入式SRAM ， 支持并行计算指令 ， 自带灵眸算法 ， 可实现对电源系统进行实时监控和智能化管理 。
输出模组插座背板的配备大量的固态电容用于输出端滤波 ， DC-DC整流电路也被整合在此处 。
主PCB采用双面走线+SMT TOP贴片工艺 ， 正面不仅有密密麻麻的各种小型贴片元器件 ， 电解电容和固态电容也采用贴片工艺 ， PCB背面也有大量的线路 ， 集成度非常高 。
3 专业测试
接下来进行的是鑫谷数智DM-850G的专业测试 。 先看转换效率 ， 这是电源输出功率和输入功率的比值 ， 也就是电源对电能的利用效率 。 鑫谷数智DM-850G通过了80PLUS金牌认证 ， 实际测试在230V电压下全面超过了白金牌标准 ， 50%负载转换效率达到93.03% ， 20%和80%负载转换效率甚至还超过了钛金牌标准 。
电源电压偏离 ， 是电源实际输出电压和理想值之间的偏差 ， 根据英特尔的ATX电源规范 ， 电压偏离幅度在5%内为合格 。 在实际测试中 ， 鑫谷数智DM-850G在不同的负载下 ， 12V偏离度最高仅有1%出头 ， 5V偏离度满载状态近乎在0.3% ， 整体表现优秀 。

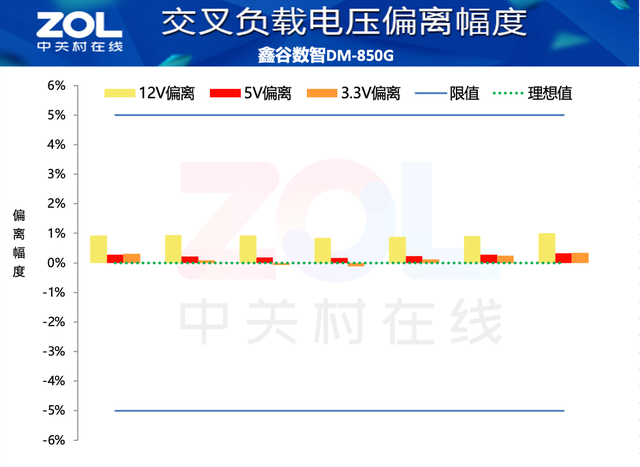

交叉负载电压偏离 ， 由测试仪器模拟真实的使用环境 ， 亦可设置更加苛刻的条件考验待测电源的官方标称最大值 ， 英特尔的ATX电源规范同样是偏离幅度在5%内为合格 。 经测试 ， 鑫谷数智DM-850G交叉负载12V偏离度在1%--1.1%左右 ， 5V偏离度控制在0.2%--0.4% ， 3.3V控制在-0.1--0.4%左右 ， 表现依然非常不错 。
鑫谷数智DM-850G交叉负载偏离设定 。

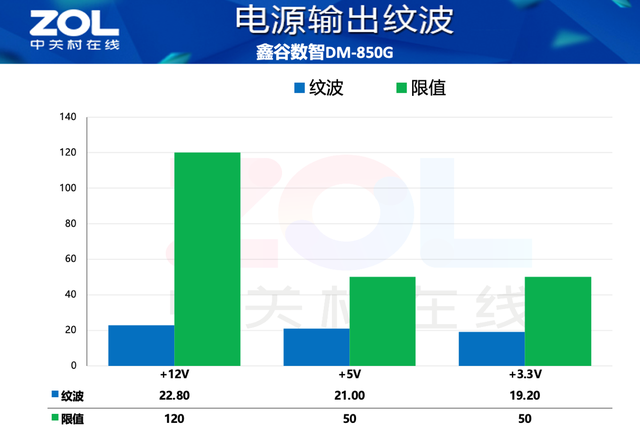

PC电源属于开关电源 ， 需先将输入的220v市电整流升压成高压直流电 ， 再由开关电路转换为高频交流电 ， 然后再经降压、整流和滤波等环节最终输出12v、5v和3.3v等电压 ， 因此会不可避免地在直流稳定量中叠加一些交流分量 。 电源纹波的浮动可以直接体现出电源做工和用料表现 ， 经测试鑫谷数智DM-850G的+12V出纹波仅有限值的18%左右 ， +5V为限值的42%左右 ， +3.3V为限值的41% ， 品质表现依然不错 。
4 数字电源体验
作为一款数字电源 ， 鑫谷数智DM-850G是一款数字电源 ， 通过随机配备的USB线将电源与主板连接 ， 并安装鑫谷通用管理软件KL-Center后 ， 就可以看到它已经被识别 ， 并能查看温度、输入功率、风扇转速等参数和产品的序列号 。 下方还有故障码监控 ， 一旦出现故障码报错 ， 售后人员就可以快速锁定故障位置 ， 提高售后效率 。

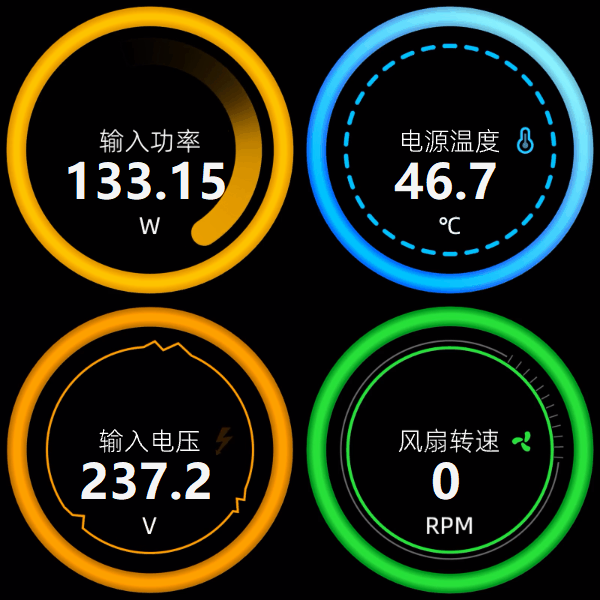

状态监控提供了输入功率、输入电压、风扇转速和电源温度四大项 ， 风扇转速为0表明此时风扇处于停转状态 ， 说明此时电源处于低温状态 ， 同时也实现完全的静音效果 。
电源参数可直接查看+3.3V、+5V、+12V和5VSB电压的状态 ， 一目了然 。
温度设置可以切换显示电源的高压电路、低压电路和环境的温度 。 风扇转速则提供了静音、自动、超频、自定义和清灰五种模式 ， 静音就是保证散热效果的同时最大限度降低噪音 ， 超频的思路则是反过来 。
风扇设置区域 ， 这里提供了静音、自动、超频、自定义和清灰五种模式 ， 其中前三种都是电源内部的电路自动调整的 ， 静音就是保证散热效果的同时最大限度降低噪音 ， 超频的思路则是反过来 ， 不过也是根据电源输出状态来调整的 。 自定义模式用户可以自行设置温度和转速的曲线 ， 清灰模式则是让风扇全速运行 ， 将内部的浮沉吹出来 。
5 写在最后
何为普惠型数字电源？鑫谷数智DM-850G交出了一份让人满意的答卷 ， 这款产品不仅延续了昆仑九重KE-1300P的智能化设计 ， 850W额定功率面向主流玩家 ， 还采用Intel ATX3.1和PCIe5.1规范打造 ， 支持当下各类最新的显卡和主板 ， 品质方面更是有超越白金牌的表现 ， 而价格仅有499元 ， 晒单还能获赠价值99元的石墨烯CPU导热垫 ， 618攒机这台电源值得推荐 。
