AMD Zen5架构还在布局中 , 即将推出新一代锐龙线程撕裂者9000、锐龙9000G APU、EPYC 4005 , 而关于Zen6的消息早就时不时出现 , 现在来了更猛的!

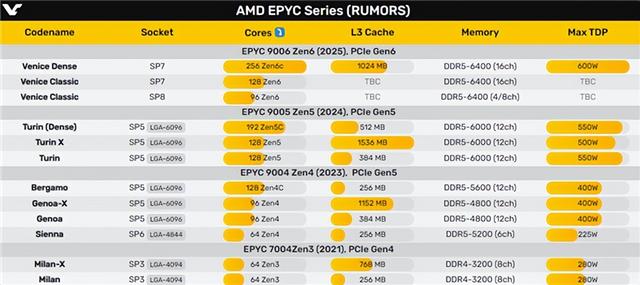

为了给大家一个更直观的印象 , 先回顾一下现有的EPYC 9005 Turin系列:
Zen 5部分 , CCD采用4nm工艺 , 每颗芯片内最多16个 , 每个CCC 8核心 , 总计最多128核心256线程 。
Zen 5c部分 , CCD采用3nm工艺 , 每颗芯片内最多12个 , 每个CCD 16核心 , 总计最多192核心384线程 。
新一代EPYC 9006系列代号为Vencie(威尼斯) , 升级到2nm工艺 , AMD日前也已确认 , 这是首款采用台积电N2工艺的高性能计算产品 。
Zen6也分为标准版Zen6、高能效版Zen6c两个版本 , 每颗芯片的CCD数量统一为最多8个 。
Zen6部分又分为两种 , 一是SP8封装接口 , 每个CCD 12核心 , 总计最多96核心192线程 , 支持4/8通道DDR5-6400 , 热设计功耗350-400W 。
二是SP7封装接口 , 每个CCD 16核心 , 总计最多128核心256线程 , 支持16通道DDR5-6400 , 热设计功耗也是350-400W 。
Zen6c部分这也是SP7接口 , 每个CCD 32核心 , 总计最多256核心512线程 , 也是支持16通道DDR5-6400 , 而且每个CCD 128MB三级缓存 , 总计多达1GB , 热设计功耗可高达600W 。
要知道 , 之前只有通过加入X3D缓存 , 才能达成1GB以上的三级缓存 。
另外还流出一张Venice局部内核图 , 可以清楚地看到左侧四个CCD , 每个CCD 12核心 , 显然右侧还有四个CCD , 而中间似乎是两个IOD , 果真如此那可是第一次 。
【Intel咋办!AMD Zen6原地起飞:最多256核心、1GB三级缓存】
