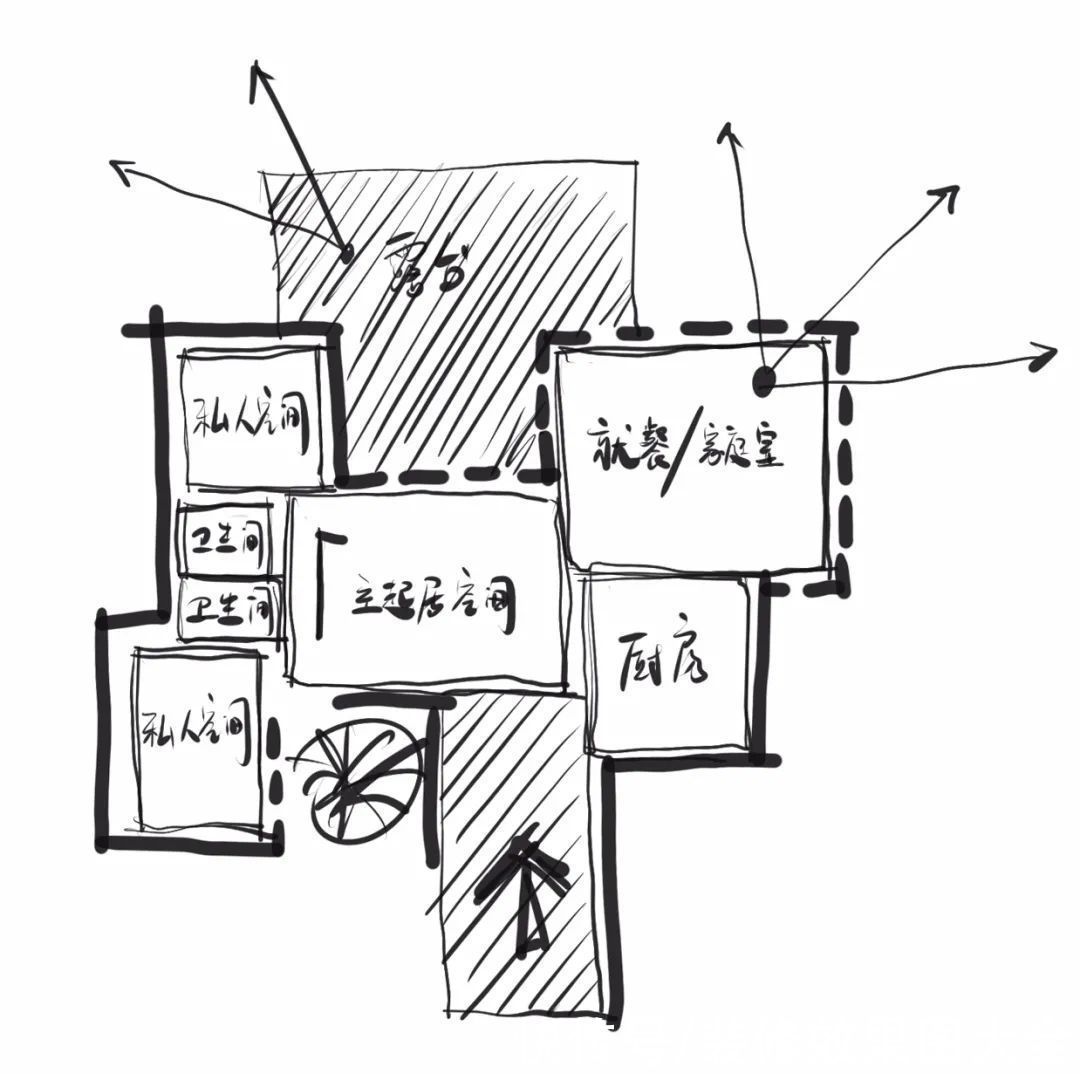

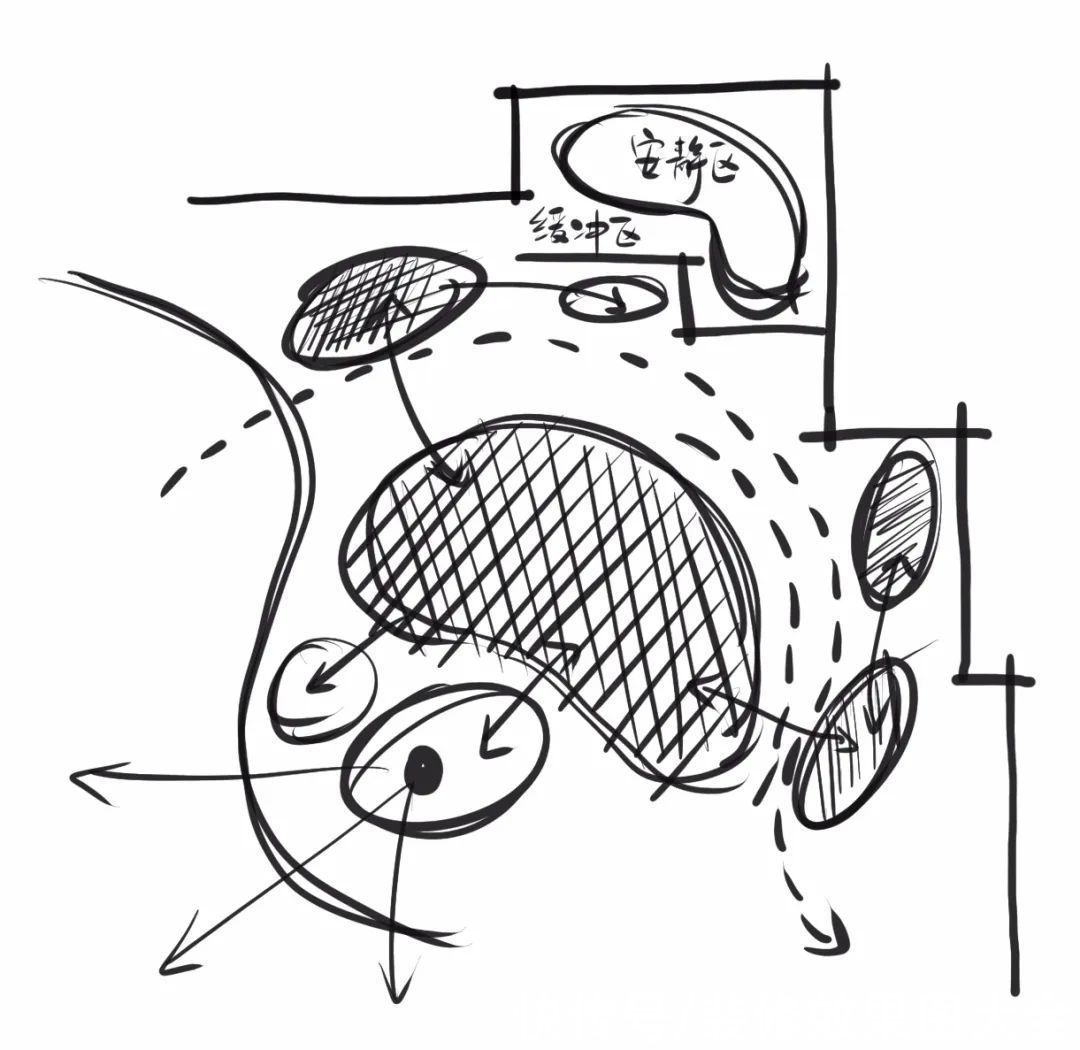

用绘制气泡和室内动线的方式进行空间设计
表现出缓冲的空间要素、分隔及视野
类型三

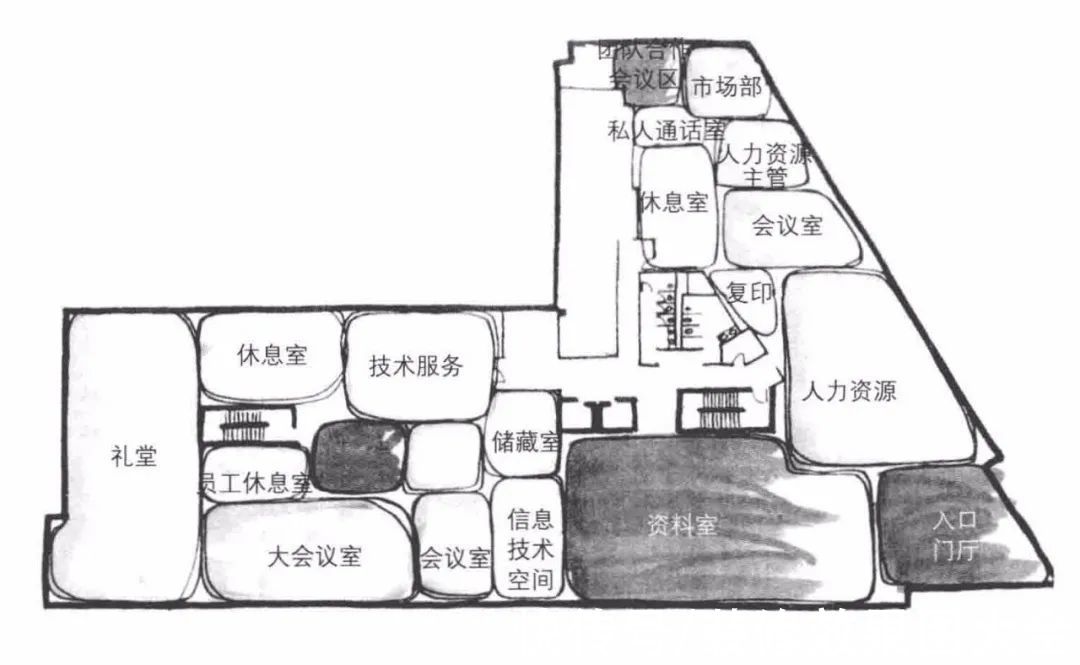

这种形式的图形与气泡形状不同，呈现出一种矩形块的形式
它更趋向于最终完成的平面形式。
图解形式与完成的平面图非常相似
虽然还比较潦草和概括
但是对推敲和沟通平面设计的形式起到了良好的作用
04.
如何使用气泡图推敲空间平面方案？

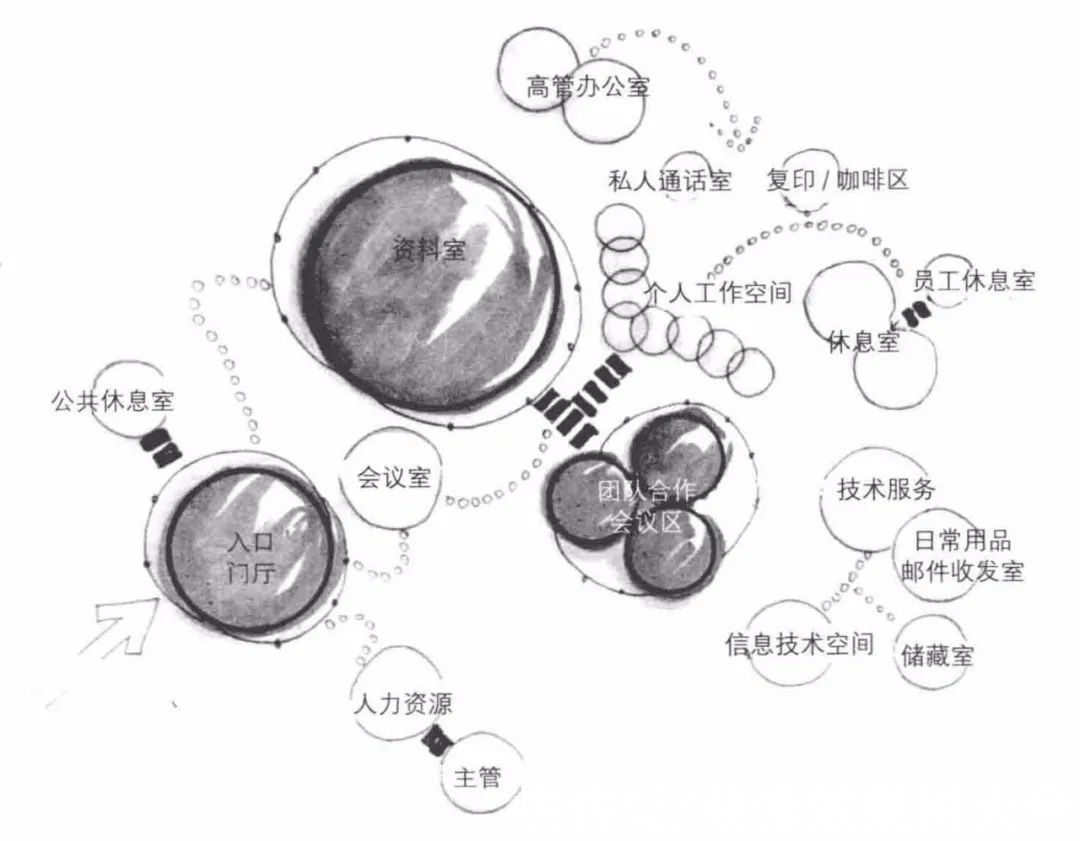

通常用手绘的方式绘制气泡，随性自然
甚至没有手绘基础的设计师都能上手
可以纸笔手绘或者电脑手绘（软件：Sketchbook）
最好是在平面的原始结构图之上绘制气泡图
用这种方法可以在实际平面框架中表现出各种空间位置的可能性
这种情况下存在真实的空间前后关系
并且面积的形状也将会赋予气泡图一定的真实性
并产生有价值的反馈信息
设计时能以在分析图中绘制的平面图为亮点
注意你所绘制的形状，并采用添加阴影和肌理的方法
这需要花时间来绘制精美的箭头和交通动线
并且要使你的平面图形具有个性

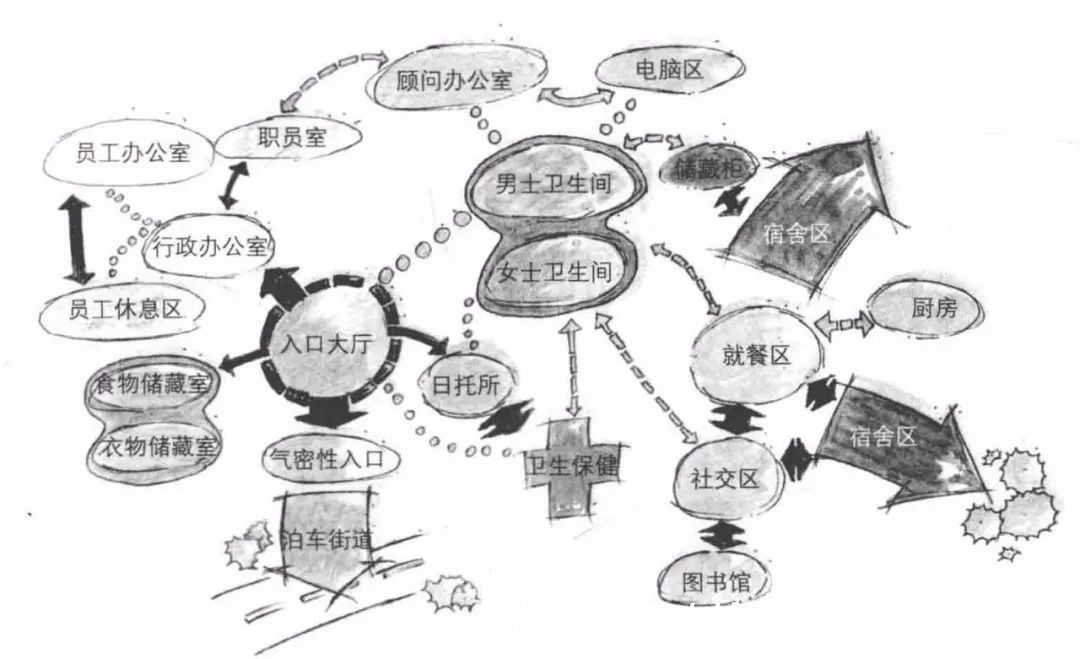

【过渡性住宅空间】

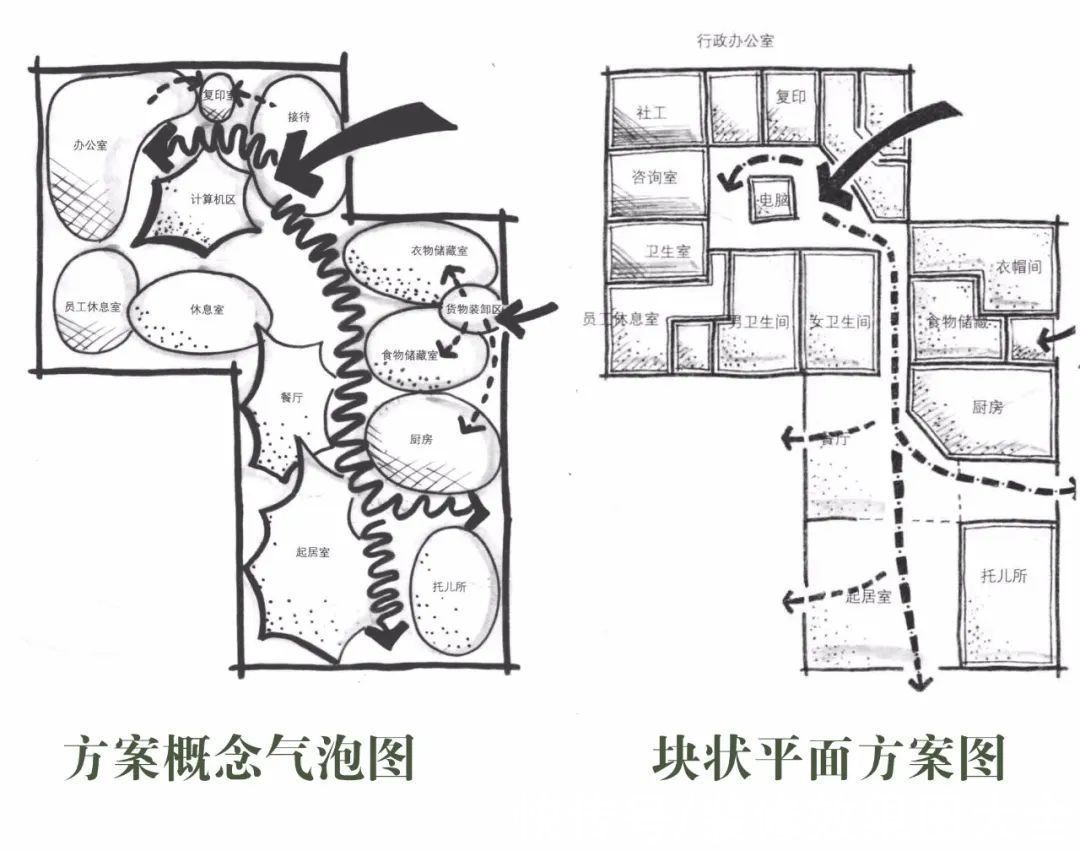

概念气泡图到平面方案构思过程

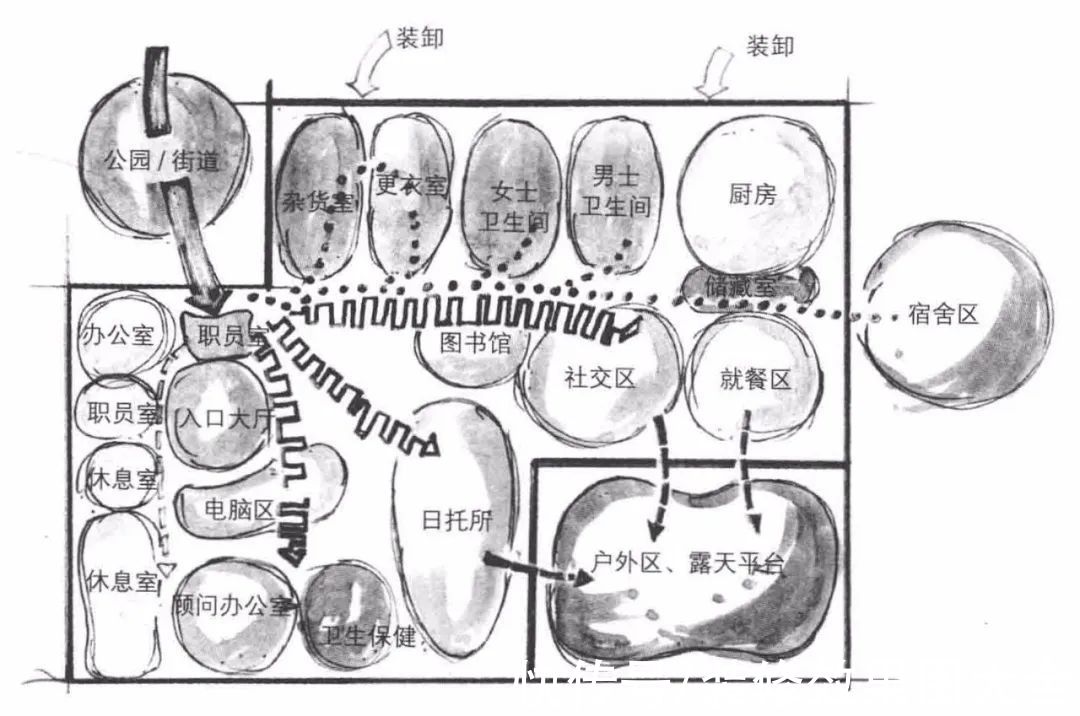

方案概念气泡图
设置家具并确保
从入口到管理区和生活区之间的
交通动线清晰、直接
储藏室与货物装卸处临近
块状平面方案图
更精确且符合尺度地绘制各个区域
推敲如何利用卫生间的形状
在管理区和起居区之间设计分隔
为起居和就餐功能设置更准确的区域位置
并且检查通往宿舍的动线

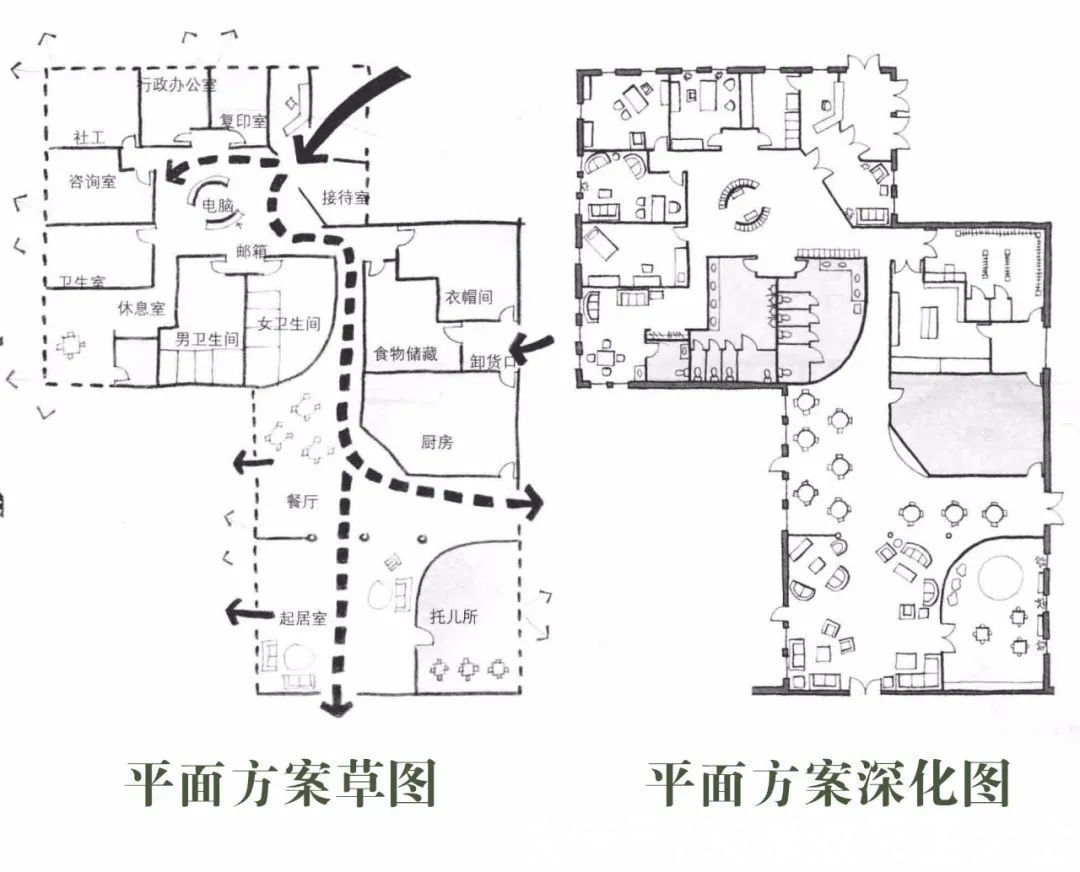

平面方案草图
进行将规矩的形式发展成柔和转角形式等的工作
开始放置家具并研究可能的布局形式
平面方案深化图
绘制全部方案内容包括经过深化设计的家具陈设
表现出所有空间中的家具，
并确保家具局部成组和动线的合理性。
下一步:再次检查项目要求以确保所有因素都已经考虑在内
核查平面图是否符合建筑法规
并且根据法规要求修改布局和设计要素

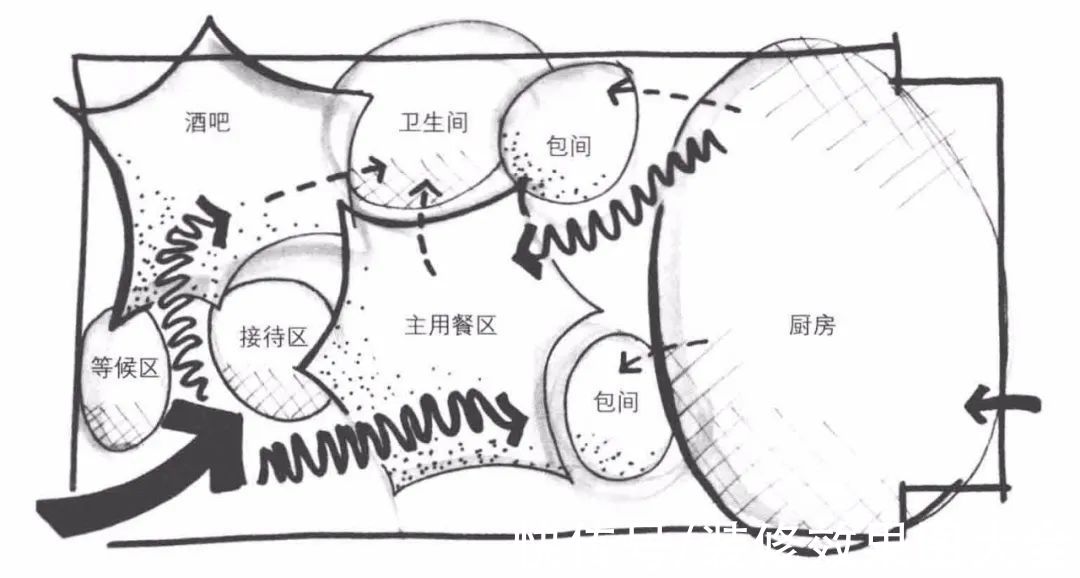

【餐饮空间】
概念气泡图到平面方案构思过程
方案概念气泡图
确保为全功能型厨房预留出充足的空间。
推敲可能的空间形式，在场地中心部分设置主要就餐区
研究入口吧台(休闲区)和就餐区之间的关系
虽然卫生间位置偏僻，却也能保证方便可及

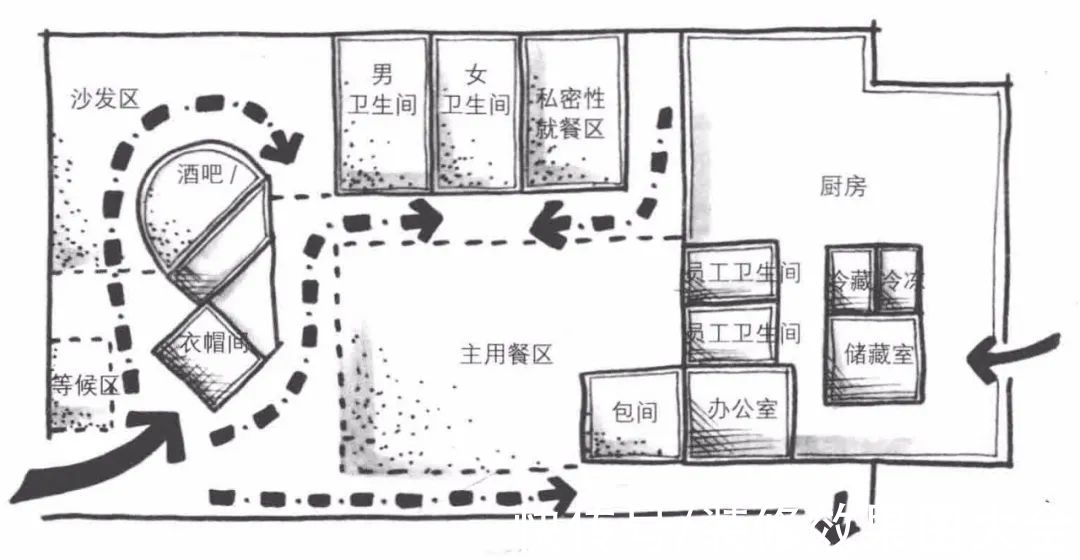

块状平面方案图
推敲图形形状并且将其绘制得更加精确
开始在吧台区域尝试可能的转角布局形式
在厨房区域中设置不同的空间
特别关注顾客与服务人员的交通动线
对主要就餐空间具有尺寸和整体形态上的构想
平面方案草图
绘制细节，画出家具。
将主要用餐空间再次划分成袋状形式
