真我Neo7这配置妥妥的小钢炮啊 。 本期拆解视频的主角 ， 是刚刚发布的真我Neo7 。 起初听到这个型号的时候我还一愣 ， 只知道真我有GT Neo ， 没听说过直接Neo的啊 ， 后来去官网一看 ， 它被划分在了Neo系列里 ， 就是GT Neo的后续机型 ， 看来之后应该会以此延续下去 。 那么 ， 去掉前缀的Neo在哪些方面会有延续？跟过往机型相比又有哪些变化和不同？内部结构是怎样的？下面 ， 我们就通过拆解的方式来一探究竟 。
外观

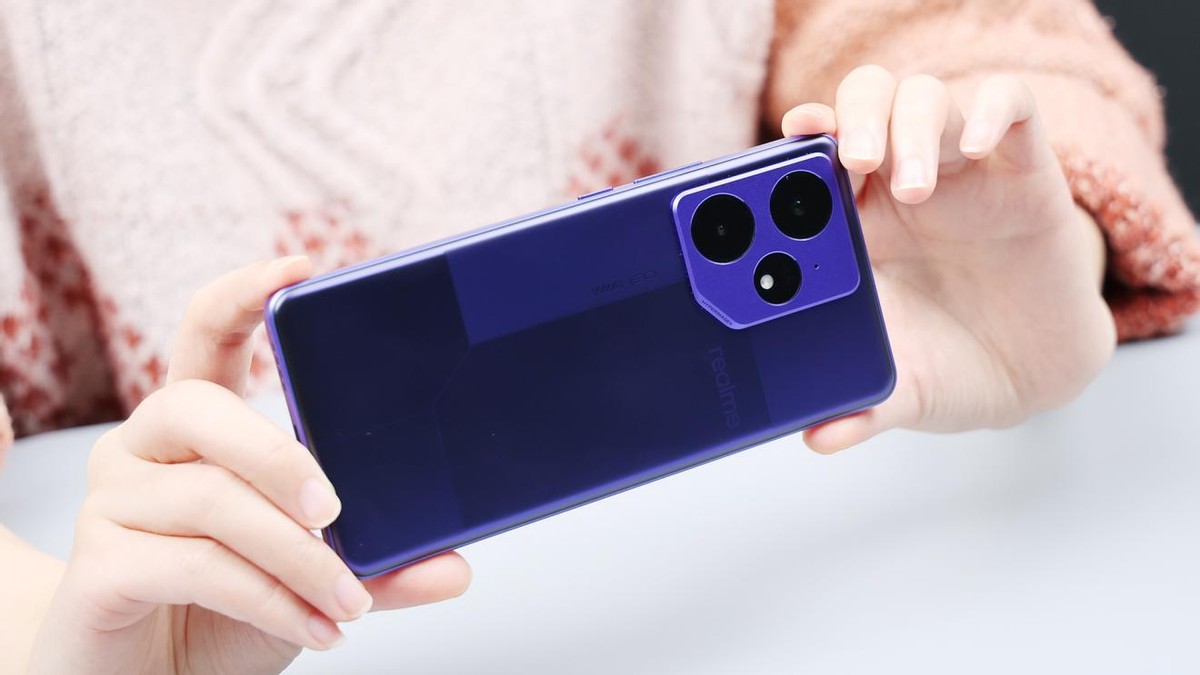

虽说型号命名做了些许调整 ， 但真我Neo7的风格还跟过往的GT Neo一样 ， 前卫且充满科幻感 。
三款配色中 ， 我们手上这台潜航很抢眼 ， 放在一众机型中 ， 你很难忽略它 ， 属于那种比较上相的颜色 。 后盖纹理和线条跟星舰保持一致 ， 设计上最具辨识度的还是DECO ， 造型并非常见的圆角矩形或者圆形 ， 而是采用几何切角设计 ， 金属材质的外框 ， 磨砂的表层处理工艺 ， 再加上特殊字体标识的点缀 ， 很好地展现了此次的主题 。
整机造型轮廓刚中带柔 ， 四周边角过渡自然 ， 中框后盖衔接流畅 ， 符合手掌握持工程力学 ， 竖握时不会硌手 ， 横握时手指摆放位置提供合理支撑 ， 带来舒适的操控体验 。
后盖
下面开始拆解 ， 关机后 ， 取出SIM卡托 ， 双nano叠层设计 ， 塑料边框和框架+金属挡板 ， 搭配红色防尘防水橡胶圈 。
对后盖进行加热 ， 温度100度 ， 加热3分钟 。 粘胶软化效果还不错 ， 再加上后盖的柔韧性 ， 很容易就打开了突破口 。
在向四周推进过程中 ， 明显感觉到粘胶很黏 ， 好在有酒精辅助 ， 稍微花了点时间 ， 成功打开后盖 。
后盖非常薄 ， 主体采用塑料材质 ， 有着极强的柔韧性 ， 外力按压之下随即变形 ， 松开之后又可以恢复到原本的状态 。
边缘四曲微弧再加上材质特性 ， 后盖可以紧紧贴在中框上 ， 保证装配的稳固和严密 。
后盖表面光滑细腻 ， 但抗指纹表现不如AG磨砂的玻璃后盖 ， 再加上
旁边的小圆孔是泄压孔 ， 用于平衡内部气压 。
后盖内侧四周一圈粘胶 ， 是那种常见的黑色泡棉胶 ， 黏性非常强 。 右侧中间粘胶稍宽 ， 左侧明显要窄很多 ， 顶部和底部跟右侧几乎一样宽 。
在闪光灯左边 ， 还有用于加固的粘胶痕迹 。
DECO内侧有一块跟外框造型相似的黑色塑料内衬 ， 通过大量粘胶固定 。 周边椭圆形镂空处露出的金属 ， 来自DECO外框 。 主摄和超广角镜头对应开孔 ， 都设有缓冲泡棉圈 。 左上角的白色薄膜 ， 对应泄压孔 。 DECO左侧 ， 有一大一小2块不规则造型的泡棉垫 ， 起到填充和缓冲保护作用 。
DECO下方 ， 有2块黑色贴片 ， 长条那块下面还压着薄泡棉 。 后盖中间的大块泡棉垫对应电池仓 ， 上下还贴有防干扰胶布 。 副板区对应位置 ， 横着的长条是防干扰胶布 ， 方块形的是散热膜 ， 还有一部分被压住了 。
主体
手机主体四周边框上 ， 仍有大量粘胶残留 。 主板区和副板区边缘 ， 还有一圈粘胶 ， 为后盖提供双重加固 。 真我Neo7同时达到了IP68和IP69级别防尘防水标准 ， 为内部提供严密防护 。 主板盖板采用塑料和金属两种材质 ， 从镂空的小圆孔来看 ， 金属覆盖面积很大 ， 至少超过70% 。 固定螺丝只有一种 ， 共10颗 。

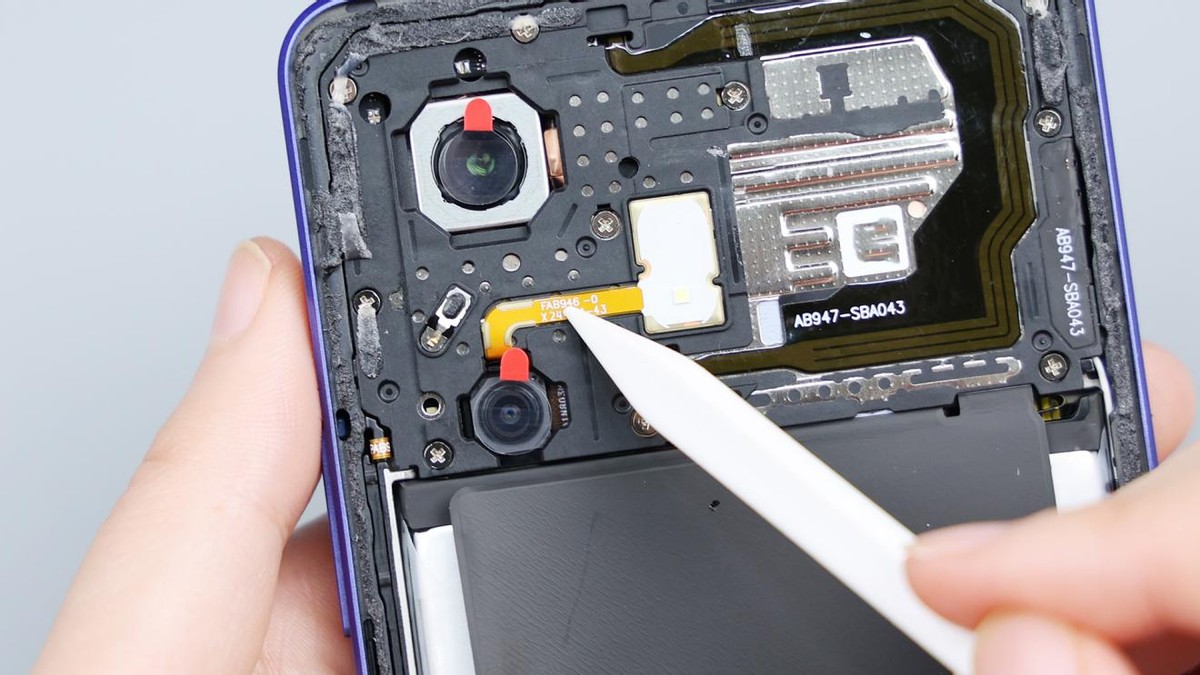

镜头周边有2个金属弹片 ， 对应DECO内侧露出的金属板 ， 负责传导信号 。 NFC线圈呈U型 ， 覆盖了整个右半区 。 闪光灯在中间 ， 真我Neo7采用单LED灯珠配置 。 右侧靠下的位置 ， 有1条天线FPC 。 左下角的黄色FPC对应电源键 ， 右下角能看到1条白色同轴线 ， 向下连通副板 。
中间的大块散热膜还挺厚实 ， 覆盖电池大部分面积 ， 看样子还向上延伸到了盖板内侧 。 副板盖板也由塑料和金属构成 ， 只不过外侧露出的金属并不多 。 固定螺丝只有一种 ， 共8颗 ， 右上角能看到延伸下来的白色同轴线 。
主板盖板
拧下主板区所有固定螺丝 ， 撕开粘在电池上的散热膜 ， 撬起取下盖板 。

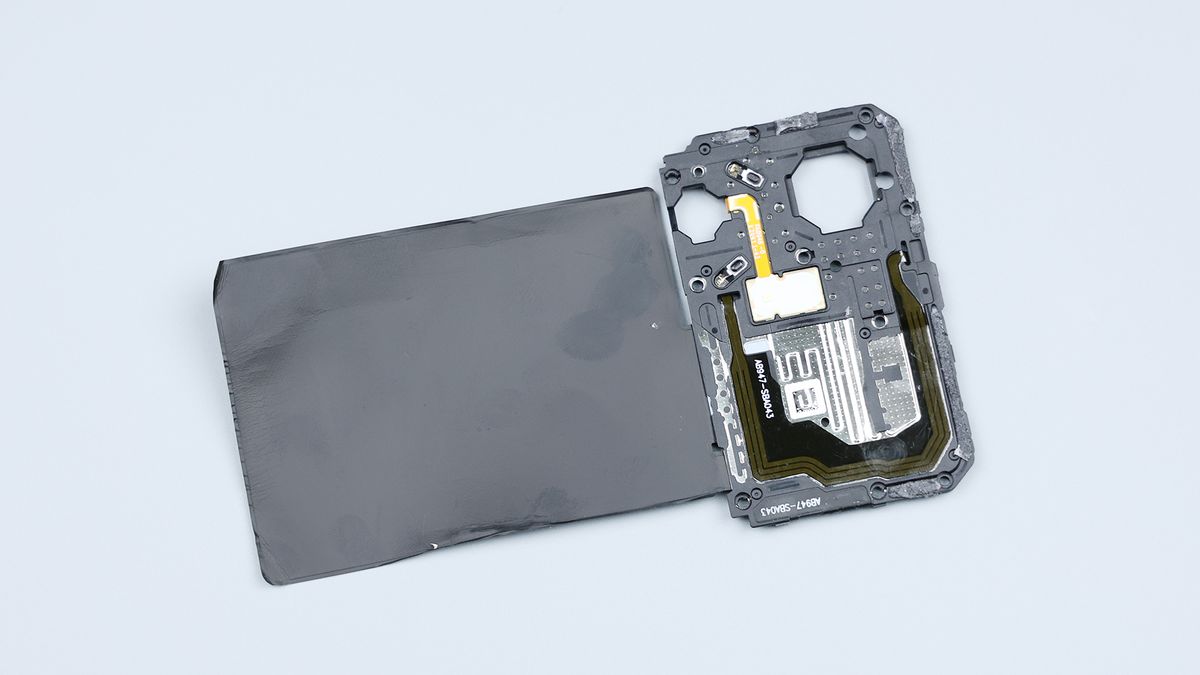

内侧金属板露出更多 ， 覆盖了绝大部分主板区 。 散热膜也如预料的那样 ， 向上延伸到了核心区对应位置 ， 贴在金属板上 ， 提高芯片散热效率 。 左上方的异形区对应扬声器 ， 就像盖子一样把它包起来 ， 里面还有2块缓冲泡棉垫 。
右边的方形泡棉圈对应前置镜头 ， 下面的导电布对应它的BTB 。 紧挨着的触点和底部中间那个触点 ， 对应NFC线圈 。 主摄开孔旁边的导电布 ， 对应它的BTB 。
左侧中间的2个触点 ， 对应天线FPC 。 主摄下方的2个触点 ， 对应闪光灯 。 底部2块长条泡棉垫 ， 对应主板A面一排BTB 。

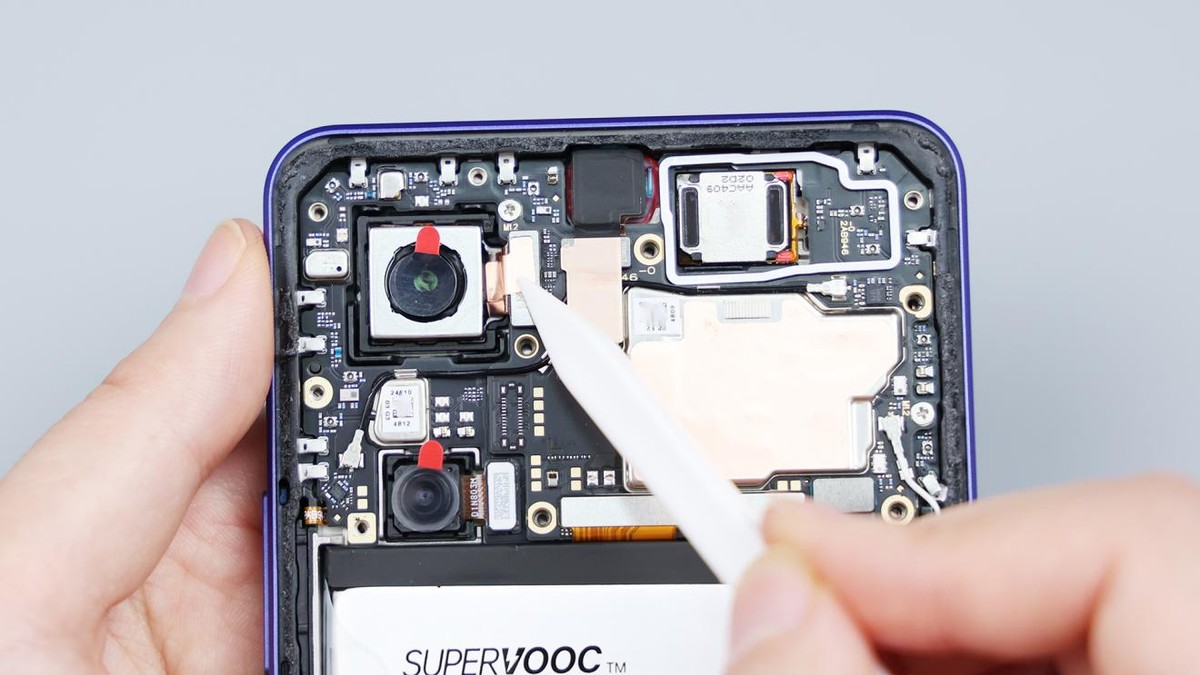

从比例来看 ， 主板区进一步压缩 ， 比过去又窄了很多 ， 以至于超广角下面都空了 ， 镜头直接挨着电池 ， 这在过去是极为少见的 。 原因也很简单 ， 那就是电池容量和体积增大 ， 挤占了更多空间 ， 这样 ， 上部就被塞得满满当当 。 主板有2颗专门的固定螺丝 ， 位于左上方和右下方 。 降噪麦克风在左上角 ， 外面有一层金属罩 。 前置镜头背面贴有一层散热膜 ， 下面还压着铜箔 ， 并向下延伸粘到了屏蔽罩上 。
扬声器周边有一圈泡棉垫 ， 造型跟盖板内侧的黑色塑料框一样 ， 两者扣合在一起 ， 形成了密闭的音腔效果 ， 既能防止漏音 ， 还能提高音质 。 扬声器右上方 ，是红外的位置 。 主摄有单独的金属防滚架 ， 上面还贴着铜箔 ， 超广角镜头则没有 。
前后三摄
核心区屏蔽罩上有一块厚实的导电布 ， 并贴有大块铜箔 。 它左边的PCB上有一块空焊盘 ， 从面积、形状和旁边空着的基座来看 ， 应该是给镜头预留的 ， 无非两种可能 ， 要么当初真我Neo7后置本来是三摄 ， 因为某种原因 ， 最终定型量产时改成了双摄 。 要么就是还有一款Pro版 ， 镜头比Neo7多一个 。 A面有一条黑色同轴线贯穿主板 ， 另一条白色同轴线的一端连接左下角 。
断开电池的BTB之后 ， 依次断开其他所有BTB ， 3颗镜头也可以跟着拆卸了 ， 其中 ， 前置镜头需要先处理粘在上面的铜箔 ， 才能完成拆卸 。
此时 ， 真我Neo7的前后三摄就都凑齐了 。 5000万像素主摄 ， 索尼IMX882传感器 ， 支持OIS光学防抖 ， 光圈f/1.88 。 800万像素超广角镜头 ， 112°广视角 ， 光圈f/2.2 。 1600万像素前置镜头 。
主板
断开黑色同轴的两端 ， 取下同轴线 ， 跟着断开白色同轴线 。 拧下2颗主板固定螺丝 ， 撬起取下主板 。
为了容纳大底主摄和超广角 ， 主板对应区域都做了镂空处理 ， 再加上前置镜头和扬声器 ， PCB镂空面积超过30% 。
而在镂空和电池挤占空间的双重压力下 ， 主板采用了叠层设计 ， 除了镜头和扬声器周边 ， 剩下的主板核心区 ， 都是三明治结构 ， 也就是三层板 ， 从侧面可以看得很清楚 。
A面所有电容和小部件都没有点胶 ， 底部一排BTB基座都设有橡胶圈 ， 3颗镜头则没有 。 扬声器周边的薄弱位置 ， 并没有做加固处理 。 B面也没有看到点胶痕迹 ， 红外发射器在左上角 ， 外面有一层金属罩 。
前置环境光和距离传感器 ， 在顶部中间位置 ， 外面设有橡胶套保护 。 右上角的圆孔 ， 对应降噪麦克风 。 大部分屏蔽罩上都贴有散热膜 ， 核心区还涂有大片硅脂辅助散热 。
撕开所有铜箔 ， 下面还有一层散热材料 ， 包括硅脂和导热硅胶片 。 把它们清理干净之后 ， 芯片就跟着露了出来 。 B面中间那颗黑色芯片 ， 是来自海力士的LPDDR5X运行内存 。
下面压着一颗稍大的绿色芯片 ， 是来自联发科的天玑9300+处理器 。 旁边那颗差不多大小的黑色芯片 ， 是来自三星的UFS 4.0闪存 。 这3颗芯片之间 ， 以及它们周边的电容上 ， 都做了点胶处理 。 闪存上面那颗芯片 ， 是来自联发科的MT6639BEW WiFi蓝牙芯片 。 处理器左上方那颗 ， 是来自联发科的MT6195W射频收发芯片 。 下面稍小的那颗芯片 ， 是来自联发科的MT6375P电源管理IC 。 左下方2颗相同大小的反光芯片 ， 是来自南芯半导体的SC8547B充电IC 。 主板A面那颗银色芯片 ， 是来自威讯77058L射频前端模块 。
空出来的框架区域 ， 左上角的泡棉圈对应降噪麦克风 。 旁边的2个椭圆形镂空 ， 对应前置环境光传感器 。 前置镜头开孔 ， 设有泡棉胶辅助固定 。 扬声器周边还有一圈泡棉垫 ， 作用跟主板A面那圈一样 ， 密封音腔 ， 防止漏音 ， 提升音质的同时 ， 还给主板提供缓冲保护 。

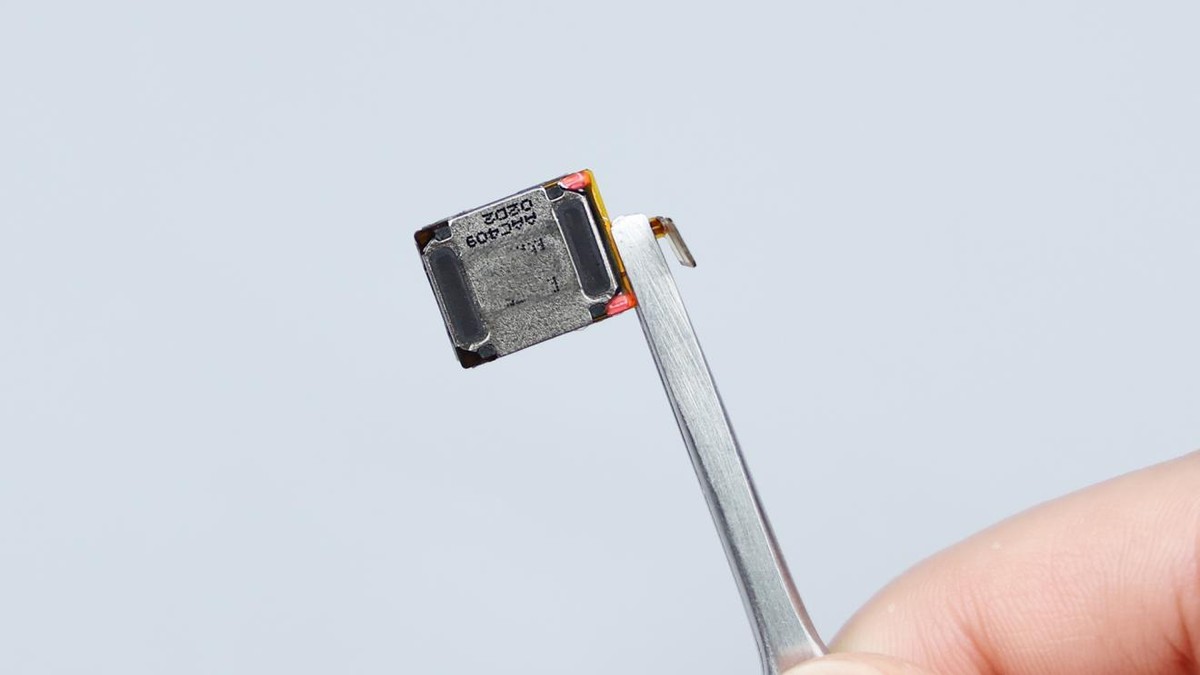

扬声器来自瑞声科技 ， 采用1012规格 ， 同时兼顾了听筒功能 ， 它通过2个触点连通主板 ， 下面还有一圈黑色粘胶固定 。 右上方的小块区域 ， 对应红外遥控 。 主摄和超广角镜头都设有限位措施 ， 前者下方能看到2条粘胶痕迹 ， 起到辅助固定作用 。 右边的圆形镂空处 ， 能看到露出的VC均热板 ， 紧挨着有2块厚实的导电布 。
左下角的4个触点对应电源键和音量键 ， 核心区有大量硅脂残留 。 周围分布着一圈铜点 ， 负责信号溢出 。
视线转向下方 ， 拧下副板区所有固定螺丝 ， 撬起取下盖板 。

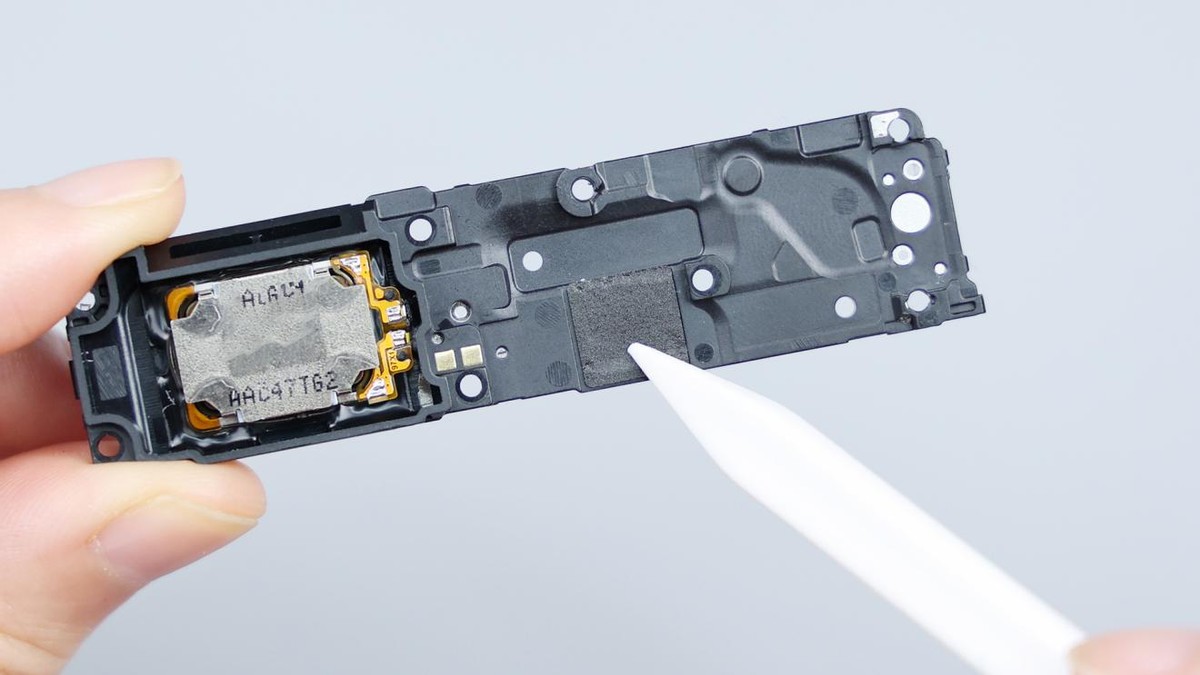

扬声器集成在盖板内侧 ， 依旧是真我惯用的半封闭设计 ， 周边不规则的塑料围挡起到包裹作用 ， 框架对应位置有一圈同样造型的泡棉 ， 两者扣合之后 ， 正好形成一个密闭的音腔 ， 跟全封闭音腔的原理类似 ， 只不过是把金属框架当成了音腔上盖 。
中间的工字型泡棉 ， 起到缓冲和缓震作用 。
扬声器来自瑞声科技 ， 采用1115规格 ， 通过2个触点连通副板 。 中间的方形泡棉垫 ， 对应振动单元 。
副板
依次断开副板上所有BTB和同轴线 ， 撬起取出副板 。 AB两面都没有点胶 ， 大部分BTB基座都设有橡胶圈保护 。 麦克风在底部中间位置 ， 外面有一层金属罩 。 USB接口尾端做了封胶处理 ， 外沿包裹有红色防尘防水橡胶圈 。
振动单元粘在框架上 ， 通过2个触点连接副板 ， 它来自瑞声科技 ， 采用0809规格 。
指纹识别模组就在旁边 ， 背面贴有泡棉垫保护 ， 真我Neo7采用的是短焦镜头方案 。 扬声器出声孔对应位置 ， 设有红色橡胶圈 ， 起到防尘密闭作用 。
USB接口旁边的泡棉圈对应麦克风 ，
收声孔采用防呆设计 ， 卡针插入也不会损伤麦克风 。
电池
电池通过单侧易拉胶固定 ， 根据图示撕开胶布 ， 用力向上一提就能拆下电池 。 它采用单电芯单接口方案 ， 真我Neo7支持80W有线快充 ， 电池容量7000mAh ， 制造商为欣旺达电子 ， 电芯来自锂威新能源 。
电池下方框架中间镂空面积非常大 ， 直接接触VC均热板 ， 为电池和主副板FPC散热 。
结合主板区露出的均热板 ， 真我Neo7总的散热面积还挺大的 。
总结
【真我Neo7拆解：小钢炮之名从何而来？】到这里 ， 真我Neo7的拆解就基本完成了 。 从各方面配置来看 ， 它给人的感觉就是 ， 在预算范围内 ， 尽可能做到面面俱到 ， 同时 ， 横向对比同档位 ， 尽量做到各方面不输竞品 ， 就算有弱项 ， 也不能差太多 。 当然 ， 真我Neo7也是有侧重的 ， 大概排序是核心性能、电池容量、续航、快充、屏幕排在前面 ， 优先级高一些 ， 影像系统相对弱一点 ， 毕竟它也不是主打拍照 。 由此不难看出 ， 真我Neo7的目标人群 ， 应该是那些平时经常玩游戏 ， 对续航和大屏非常看重 ， 且对拍照要求不那么苛刻的用户 。 而IP69+IP68级别防尘防水 ， 以及7700m㎡超广域单体散热VC ， 绝对算得上是加分项 。 综合这些配置和性能指标 ， 再结合售价 ， 真我Neo7确实算得上是一款“小钢炮”产品 。
