?ESD?（Electrostatic Discharge）即?静电放电? ， 指带电物体间因电势差突然失衡导致的瞬时电流释放现象 。 在电子领域 ， ESD是器件损坏的主要诱因之一 。
静电危害的认知始于重大事故的警示 。
1967年 ， 美国“福莱斯特”号航母因导弹屏蔽接头失效引发静电点火 ， 导致爆炸并造成1.34亿美元损失和134人伤亡；1969年 ， 荷兰、挪威、英国三艘超级油轮接连因洗舱静电爆炸 。 这些事件迫使全球工业界正视ESD风险 。 早期防护依赖电阻、电容等被动元件分散电荷 ， 技术手段简陋且集中于军工、航天领域 。 中国于1981年成立静电专业委员会 ， 标志系统性研究的开端 。
随着集成电路的普及 ， 防护技术进入快速迭代期 。 20世纪80年代 ， TVS（瞬态电压抑制器）二极管成为主流 ， 利用反向击穿特性泄放静电 。 但CMOS工艺取代TTL后 ， 器件尺寸缩小导致鲁棒性下降 ， 催生了GGNMOS（栅接地NMOS）、GDPMOS等主动防护结构 ， Soft Tie技术则通过降低寄生电容适配高频电路 。 21世纪初 ， SCR（硅控整流器）、LVTSCR（低压触发SCR）等高效器件商用化 ， 响应速度与钳位能力显著提升 。 系统级防护理念趋于成熟 ， 例如Rail-Based策略通过专用泄放路径管理多电压域芯片风险 ， Stack结构解决高压端口防护需求 。 国际标准（如IEC 61340系列）与中国国标（GB/T 20158）的完善 ， 进一步规范了设计流程 。
近年 ， 芯片小型化使CDM（带电设备放电）失效风险凸显 ， 防护单元被集成至芯片内部 ， 结合版图优化降低寄生效应 。 应用场景的多元化推动技术定制化：汽车电子需耐高温器件 ， 物联网依赖低寄生电容SCR ， 5G通信采用高介电常数材料减少信号干扰 。 柔性电子皮肤等智能感知材料甚至将ESD防护与压力、温度传感融合 ， 拓展至可穿戴领域 。 现代ESD防护已形成“材料-器件-系统-环境”的全链条体系 。
ESD静电防护设计的核心理念：堵和疏
“堵”与“疏” ， 本质是通过物理隔离阻断静电入侵和低阻抗路径定向泄放电荷的双重策略 ， 形成对静电放电能量的系统性管控 。 这一理念源于对静电特性的深刻认知——静电电压可高达数万伏 ， 但电量极?。 ㄎ⒖饴丶叮?， 且放电时间极短（纳秒级） 。
“堵”是通过绝缘处理来避免静电放电 ， 疏则是设计静电导入大水池的路径 。 “堵”的核心在于阻断静电侵入敏感电路的路径 。 通过结构设计增加外壳与内部电路的距离 ， 例如将壳体缝隙到PCB的间距拉大至≥4mm ， 可使8kV的静电能量在空气中自然衰减归零 。 对于金属装饰件或接口等易放电部位 ， 采用绝缘涂层、密封胶填充缝隙 ， 或加装金属屏蔽盖阻断空气击穿（8kV空气放电的击穿距离约6mm） 。 非导电外壳则通过喷涂EMI导电漆形成屏蔽层 ， 将静电电荷导至外壳接地 ， 同时抑制EMI干扰 。
“疏”的核心是为静电提供安全高效的低阻抗泄放路径 ， 将其导入“大地水池”（如PCB地平面） 。 由于静电电量微小 ， 需通过多层PCB设计（≥4层）和完整覆铜地平面扩大电荷容纳能力；双面板则需交织电源/地栅格（栅格尺寸≤13mm） 。 泄放路径设计遵循三原则：远离敏感电路、尽快释放到大水池、在易损伤路径增加电阻 。 静电的电压很高但电量小 ， 设计时需考虑PCB的层数和面积以扩充“水池”容量 。
ESD设计的关键在于有效的管理静电 ， 确保设备安全 。 简而言之 ， ESD防护如同治水：“堵”为盾 ， 以绝缘屏障抵御万伏高压；“疏”为渠 ， 以低阻路径纳微库仑电荷 。 二者缺一不可 ， 唯有在结构、电路、材料层面协同设计 ， 方能在瞬时静电冲击中守护电子设备的“微观世界” 。

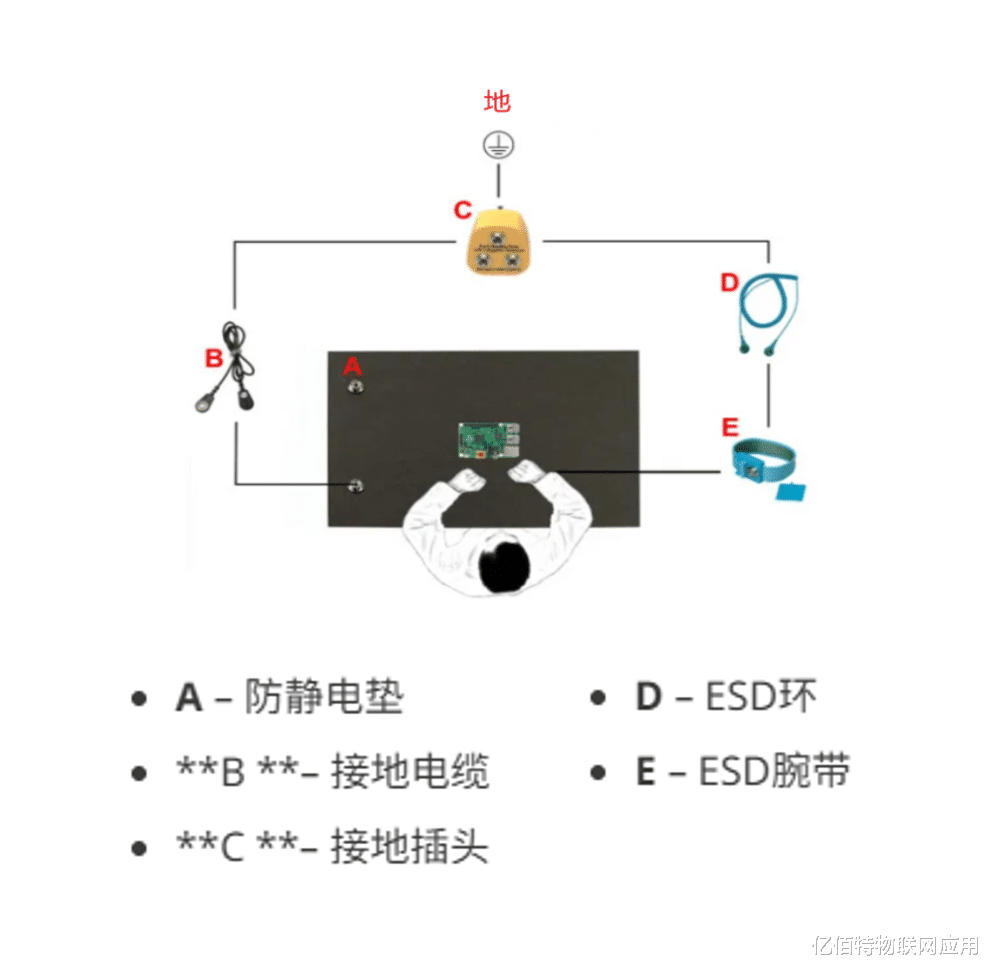

电子领域常见的ESD防护产品：
ESD接地夹：ESD接地夹是用于将易受放电事件影响的设备直接接地的工具 。 通过这种方式合适地接地后 ， ESD（静电放电）损坏的风险大大降低 。

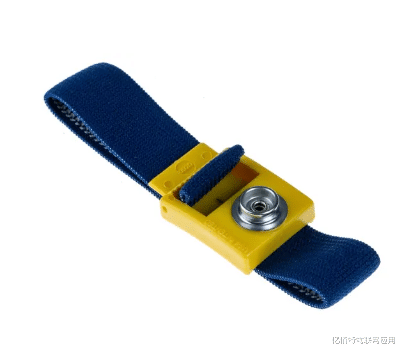

防静电腕带（通常称为ESD腕带）：与静电接地夹的工作原理基本相同 ， 只是它们将用户连接到地面 ， 而不是正在处理的电气设备 。
粘尘滚轮：也称为粘性辊或防静电粘尘滚轮 ， 在ESD控制和洁净室环境中被广泛使用 。
防静电袋：用于存放易受静电影响的电子产品 。 当您购买主板、显卡或任何含有印刷电路板的设备时 ， 它们通常会被装在防静电袋中 。
ESD鞋：ESD安全鞋和防静电鞋这两个术语可能经常被交替使用 ， 但从技术上讲 ， 在定义上略有不同 。 两者都有助于通过快速将任何潜在电荷传导到地面 ， 最大限度地减少佩戴者四处移动引起的静电积聚 。

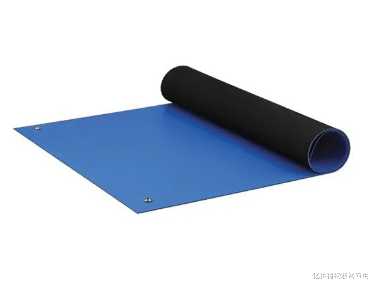

【一文讲清楚ESD防护设计的前因后果】ESD垫:静电控制接地垫 。 通常由ESD安全橡胶或类似材料制成 。
ESD手套:用于电子产品的防静电手套 ， 通常称为静电放电安全手套 ， 几乎在所有洁净室和静电控制环境中都需要佩戴 。 它们使得处理诸如PCB、主板和背板等物品和组件更加安全 ， 而不会有突然静电放电到敏感组件的风险 。
