众所周知 ， 英特尔因为多数时候每代CPU性能提升不大 ， 被玩家们戏称“牙膏厂” ， 不过英特尔在慢慢挤牙膏 ， 下面厂商可坐不住了 ， 尤其是这一代的微星 ， 在Z890上做了大刀阔斧的改进 ， 而且让我这个几乎都电子YW的玩家也感到了久违的鸡动 。 今天微星MPG Z890 EDGE TI WIFI ， 也就是大家经常说的刀锋钛到了 ， 直接开箱给各位分享一下这一代让人惊叹的改动！
这一代微星Z890刀锋钛从外包装上看 ， 最大的不同就是采用了纯白PCB设计 ， 其右上角记录了这一代主板的特性 ， 包括但不限于：支持Ultra系列CPU、采用Z890芯片组、板载WI-FI 7无线网卡和杀手有线网卡 。
背面记录了这一代主板的特性 ， 包括16相供电、雷电4支持、显卡快拆设计等 ， 其中玩家最期待的显卡快拆设计 ， 一会儿我会给大家进行展示 。
开箱后可以看到主板本体和天线盒 ， 其它配件都在主板的下面 ， 一会儿我会一一拿出来展示 。
安装完毕后效果如图 ， 个人感觉比隔壁厂的天线稳定和好看一些 ， 三角形底座也更稳 。
微星的龙鳞天线由本体和三角底座组成 ， 要让这根天线发挥作用 ， 需要将龙鳞的天线接口 ， 接入到主板背面的WI-FI 7接口上 。
盒内附赠的文档文件 ， 包括保修卡、送修时提供的报修单、说明文档、安装须知、环保文件 。
配件一览 ， 包含微星独创的球型压力M.2固定器、微星的拆卸器、微星龙盾U盘、10针USB延长线、SATA数据线、5v ARGB并联线 。
主板本体还是非常帅的！依然保留了经典刀锋钛的银白马甲设计 ， 不过更进了一步 ， 把PCB也进行了白化处理 。

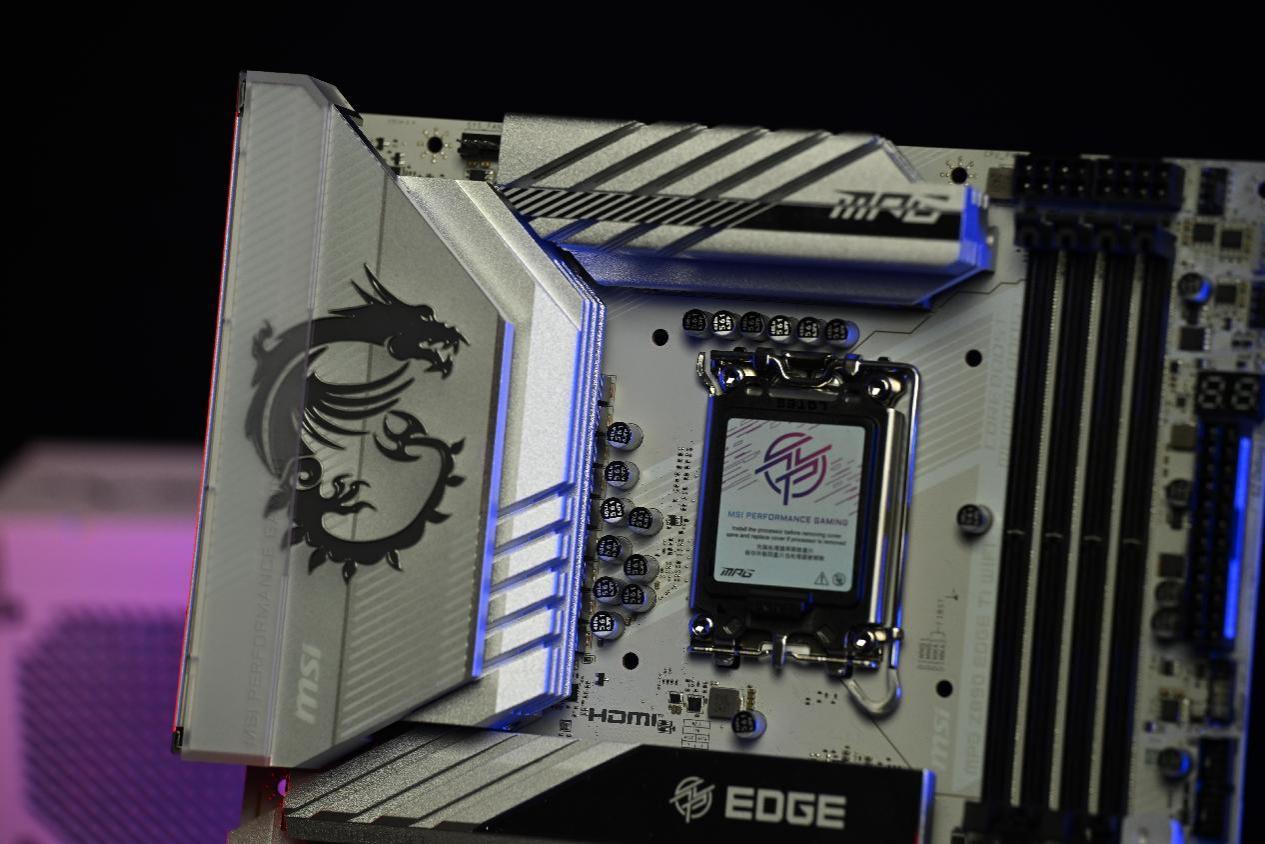

CPU底座LGA1851 ， 外观和LGA1700十分接近 ， 但是细看不仅CPU上的防呆口不同于LGA1700 ， 高度也进行了调整 ， 这是从LGA1700压弯CPU得到的教训 。
供电方面 ， 微星刀锋钛为CPU提供了16相供电 ， 输出端电容为台系固态电容 ， 规格为561uf5.6v ， 电感为铁素体电感 ， 具体的供电用料拆解评测请看下一期详细的拆解、测试 。

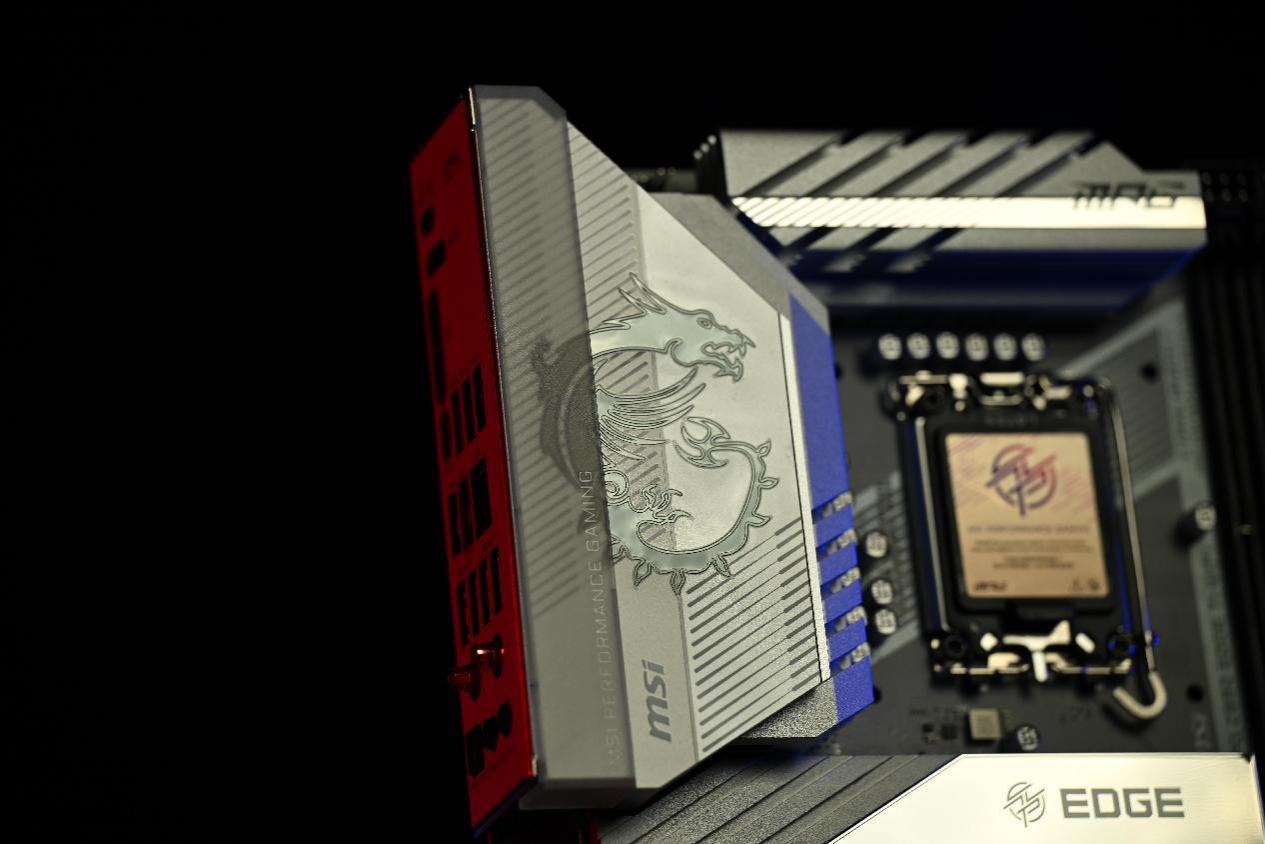

16相散热在高负载下将会产生不低的热量 ， 所以微星刀锋钛系列历来都为主板配备了一块巨大厚实的金属散热片 ， 这次也不例外 ， 不仅配置了散热片 ， 还镶嵌了象征微星高端主板系列的银龙灯饰 。
IO方面 ， 微星Z890刀锋钛这次新增了3个USB-C 10G接口 ， 其中上2个速度为40Gbps ， 下面一个为20Gbps ， 一方面可以支持高速数据传送 ， 另一方面可支持给设备充电（最高5V/3A/15W）或者扩展外部设备 。 在视频接口方面 ， 微星没有采用一些友商为了数量而盲目增加DP接口的行为 ， 预留了一个HDMI 2.1接口 ， 支持8K60hz输出 ， 搭配英特额Xe核显就能在不依靠独显的情况下进行视频剪辑工作 。 USB接口方面 ， U盘和USB接口采集卡建议优先插入红色的10G速率端口 ， 而标注有USB2.0的黑色接口和5G蓝色接口建议用来插键鼠等 。

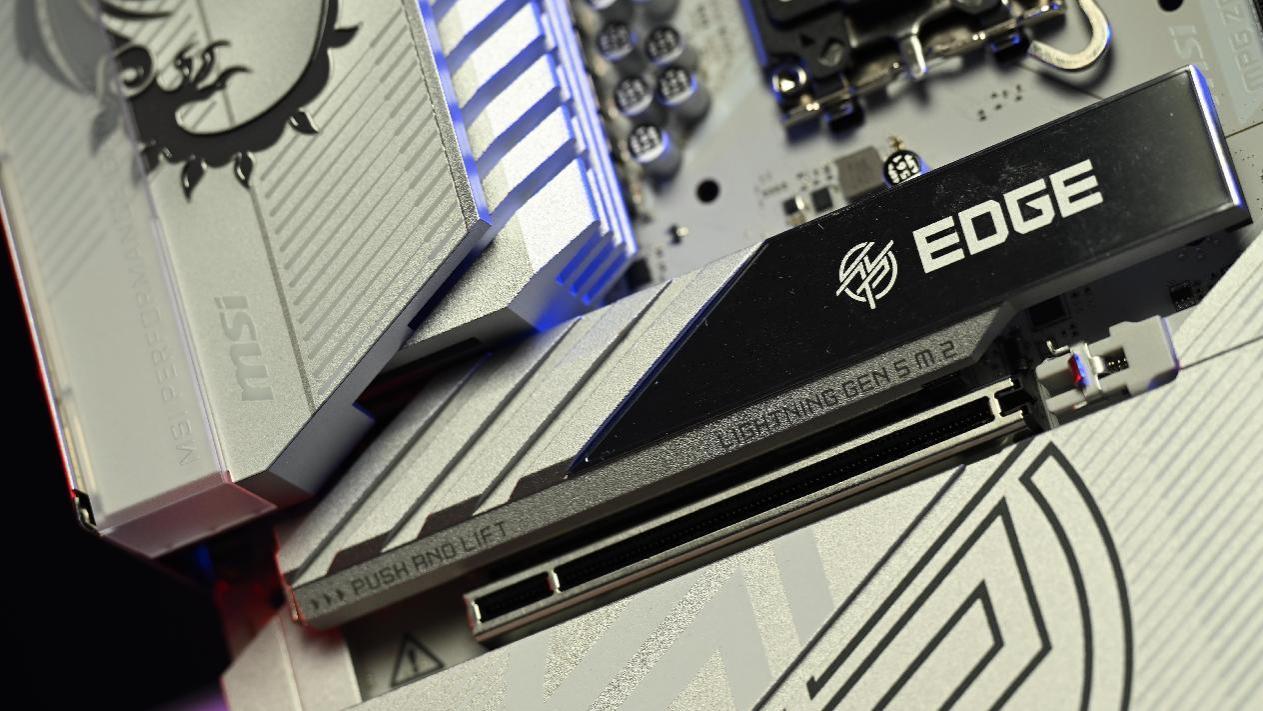

在M.2_1插槽处配备了一根独立固态散热片 ， 散热器上激光丝印留有按压移动和Gen 5通道的提示 。 整个散热片一半为金属喷砂工艺 ， 一半为金属电镀工艺 ， 电镀面表面印有刀锋标志“EDGE” 。
取下散热片后可以看到M.2的底座和散热片背面一样都贴有导热垫 ， 方便双面颗粒固态硬盘进行散热 ， 不过安装前记得移除塑料纸防止影响散热效能 。

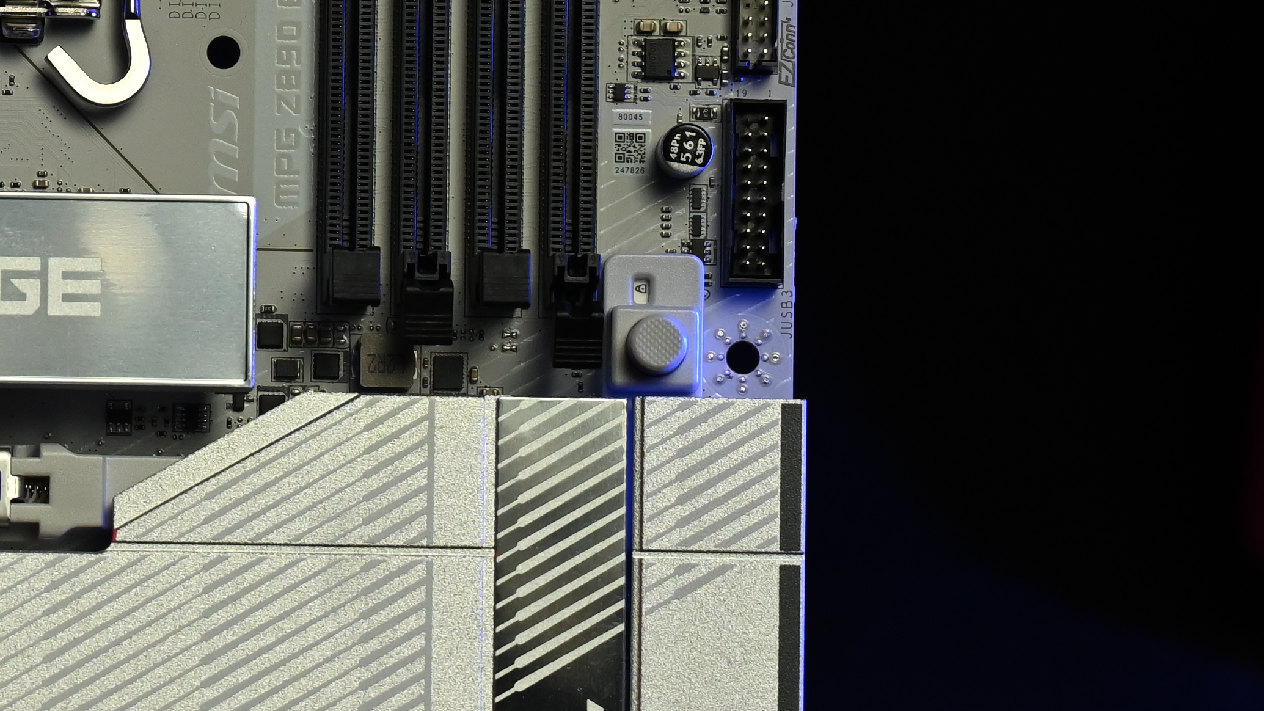

微星在这一代Z890上加装了显卡快拆按钮 ， 并提供了指示窗口 ， 提示现在的锁定位置 。 这一设计对玩家升级、维护显卡非常有帮助 ， 相信很多人都痛骂过PCIe卡扣的设计师吧？骂过的打个1

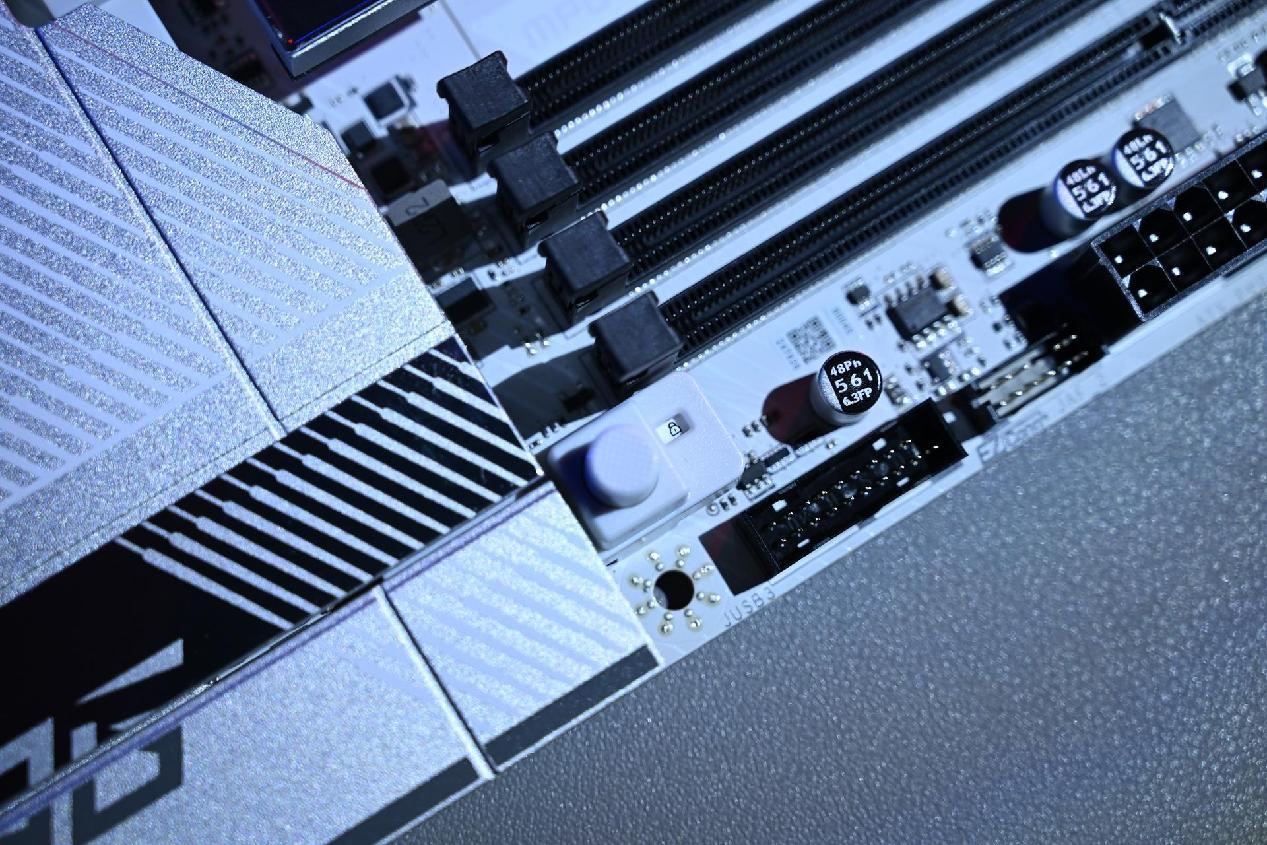

再回过头看看微星Z890刀锋钛上另一个重大改进：CPU供电口 。 相信也有很多玩家拆装主板时 ， 望着被水冷冷排挡住的CPU供电口是一个气啊 ， 原本在2个散热片和冷排中夹着的CPU供电现在被移动到了内存上面 ， 安装和拆卸都方便多了 ， 给微星设计师点赞！同时debug灯被移动到了主板右上方 ， 查看故障码也很方便 。

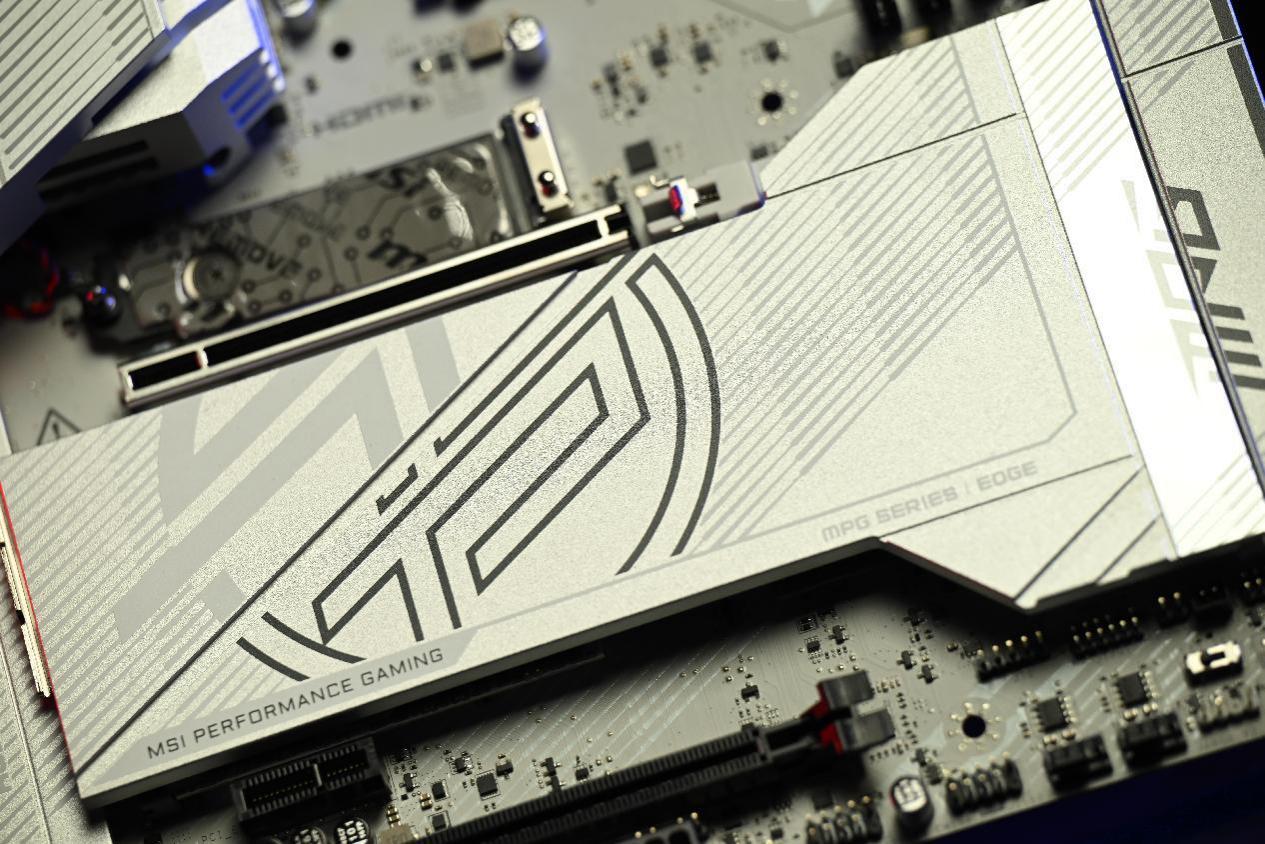

M.2#2-#5区域的的主装甲带做了黑白撞色+色块/线条设计 ， 非常有设计感 ， 同样也只支持无螺丝拆装的 。 另外从图中可见PCIe 插槽数量 ， 分别为一根PCIe5.0 X16插槽、PCIe4.0 X16插槽和一根PCIe4.0 X1插槽 。

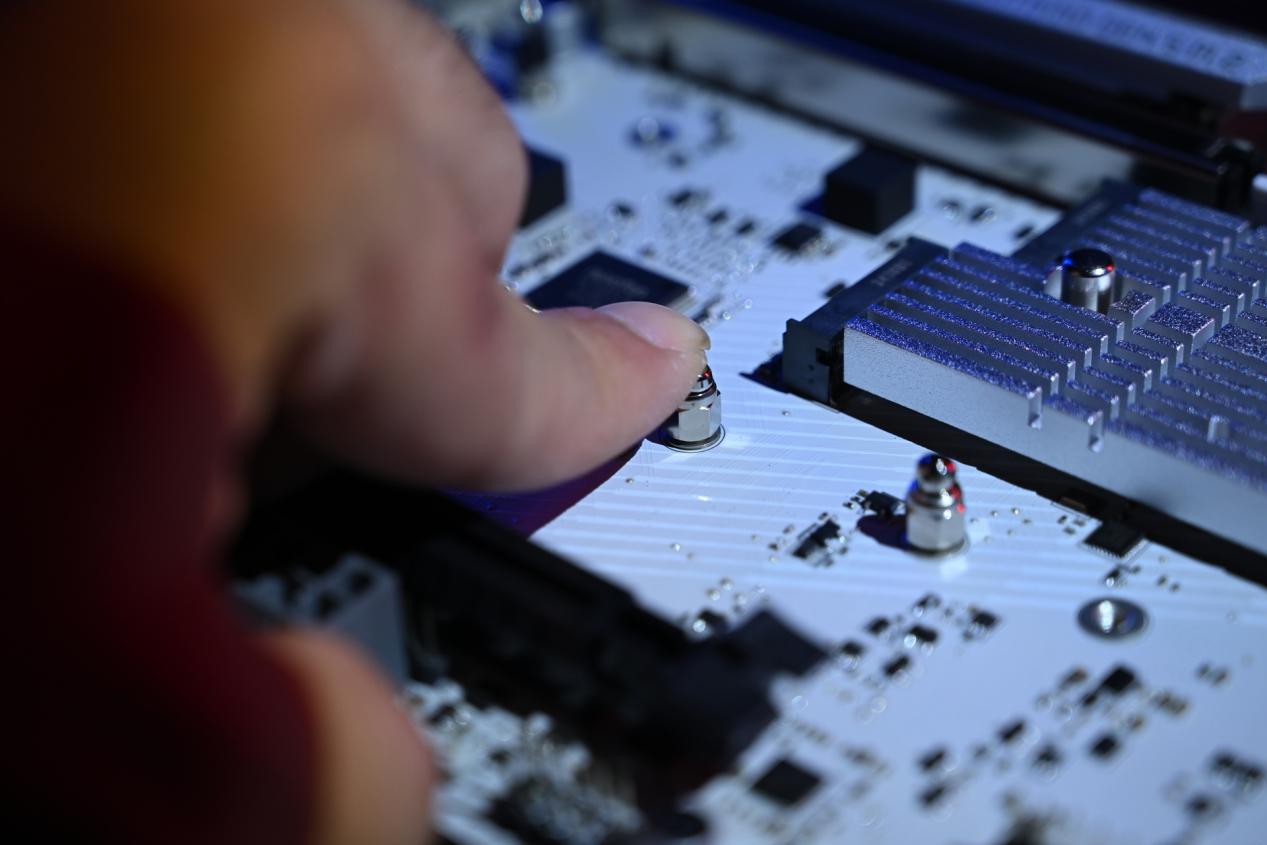

拆下主装甲带后可见其下方的M.2核心区域 ， M.2的#2-#5分别分布在芯片组散热片四周 ， 圆形的小球则是微星的另一个创新设计：按压式硬盘固定扣具 。
这种按压式硬盘固定扣具比目前使用的旋转式硬盘扣具又方便了一分 ， 旋转式扣具不仅有时候会因为硬盘尾部开口公差的原因很难固定牢靠 ， 而且还有折断概率 。 这种按压式硬盘固定扣具不仅按一下就能固定好硬盘 ， 而且至少看起来全金属设计是相当耐用的 。

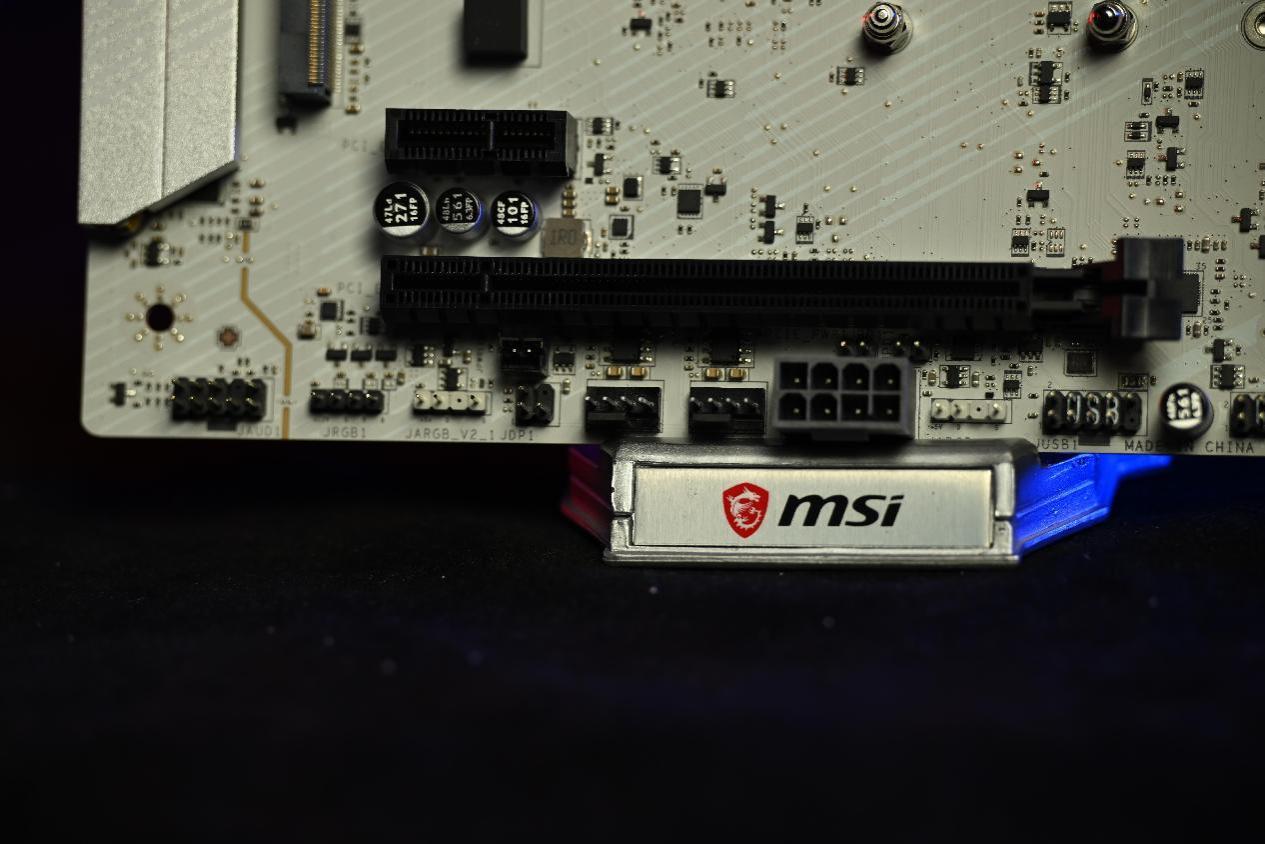

主板底部的接口密集程度也非常高 ， 抛开调试接口 ， 日常主要使用的接口基本都在最下面的一排 ， LED—SW1是负责主板灯效的开关 ， 需要注意的是如果你的主板灯线和机箱的灯线一同接入了机箱的集线器 ， 那么这个是可以直接干涉主机的外部灯效的 ， 但是机箱的外部控制器没法更改主板灯效 。
在主板底部一共有3个5V ARGB接口 ， 每个接口可以无需外部供电带动6个ARGB风扇灯效 ， 也就是说在理想状态下 ， 该主板能带动EATX机箱上6（夹汉堡）侧3前3下3后1的风扇而无需外部供电 ， 不过底部依然预留了一个8pin供电接口提供额外供电 。
接下来是该主板的一些细节特写 ， 首先是传统主板CPU供电的位置 ， 被改成了一个机箱风扇供电接口 。
显卡快拆按钮---显卡插入闭锁状态；
显卡快拆按钮---显卡拔出解锁状态；

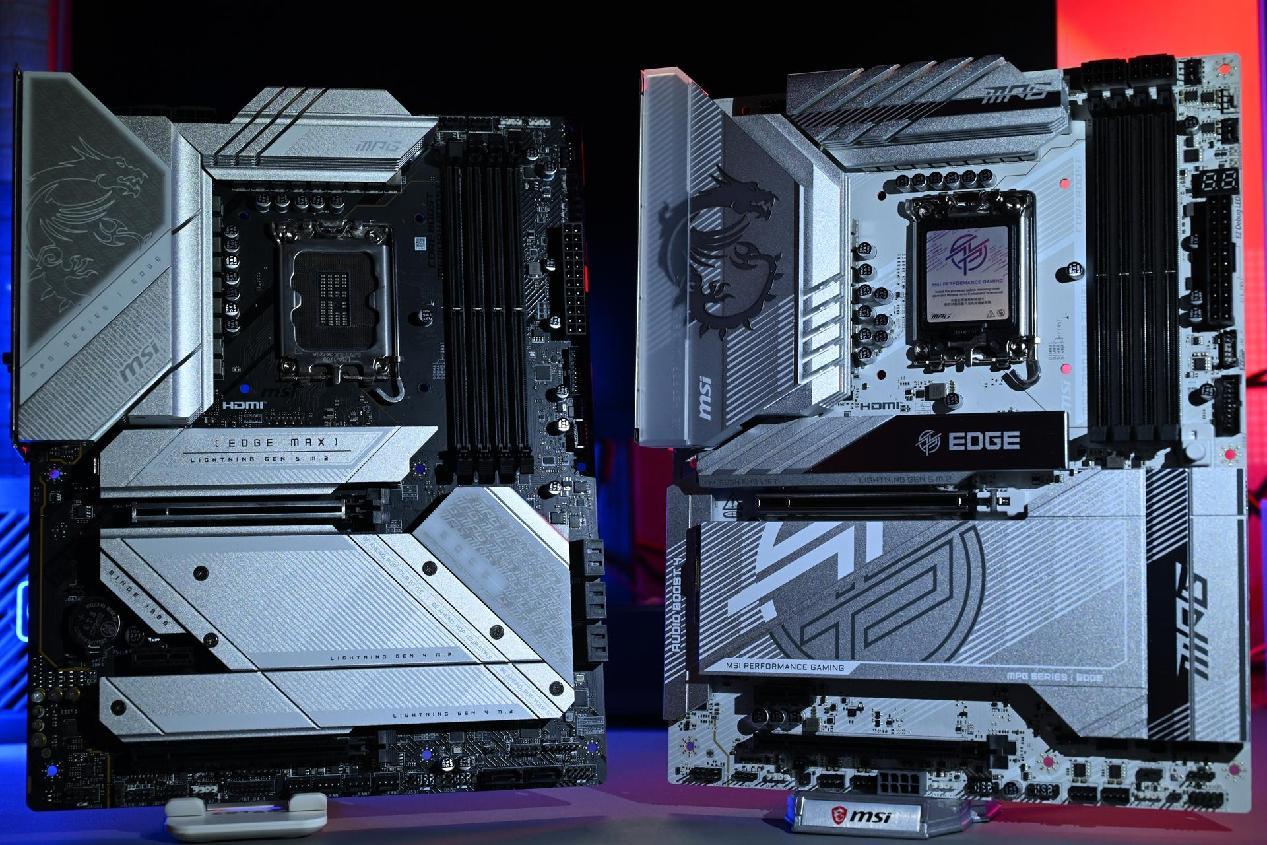

Z790刀锋钛和Z890刀锋钛的外观对比 ， 首先散热片的龙印更加立体 ， 金属感更强；
其次主板PCB全部喷涂了白色涂料 ， 观感更好；固态硬盘散热片由螺丝固定改成了卡扣设计 ， 且3个散热片改为了2个 ， 除此之外还覆盖了SATA接口；
【一脚踩爆英特尔的牙膏管：微星Z890刀锋钛开箱，玩命堆新技术？】总的来说 ， 这一代微星刀锋钛主板的进步不能说是小快跑吧 ， 也能说是一步登天 。 不仅有大刀阔斧的外观改进 ， 易用性也得到了空前的升级 ， 以往困扰玩家的显卡难拆、固态拆装麻烦、debug不好定位问题、CPU供电不好拔等问题都得到了微星设计师的妥善解决 。 单从我一个玩家的视角来看 ， 真的很久没有如此激动了 ， 一个主板上解决了这么多痼疾 ， 给微星一个大大的点赞！
