前言知名配件品牌ANKER安克推出了一款三合一无线充电器A25M8 ， 其手机无线充功能不仅采用时下热门Qi2认证无线充模组设计 ， 手表无线充功能也使用了苹果原装模组 ， 可以分别给苹果iPhone和Apple Watch提供15W和5W无线充电 ， 加上耳机无线充功能 ， 满足苹果全家桶同时充电需求 。
不仅如此 ， 产品设计也是相当新颖 ， 三个模块通过软橡胶带连接 ， 可自吸附收纳 ， 十分小巧 ， 便携属性满足商务人士外带需求 ， 走到哪都能方便充电 。 下面充电头网就对安克这款新品进行拆解 ， 一起来详细了解其设计 。
安克25W三合一无线充电器开箱
包装盒正面印有ANEKR品牌、产品名称、应用场景图、卖点以及MFW、Qi2认证标识等 。
包装盒天地盖设计 ， 底部印有产品应用场景以及卖点描述等 。
侧面印有产品参数信息 。
包装盒上参数特写 ， 下面到实物展示环节再介绍 。

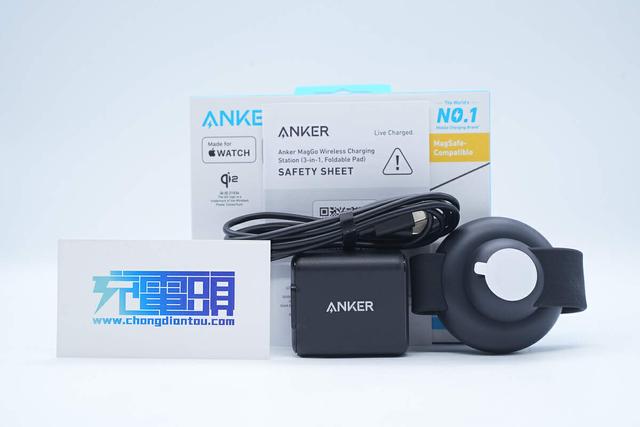

包装内含安克25W三合一无线充电器、充电器、数据线以及使用说明书 。
附带数据线为USB-C to USB-C线 ， 常规黑色配色 ， 端子外壳磨砂处理 ， 方便用户插拔使用 。

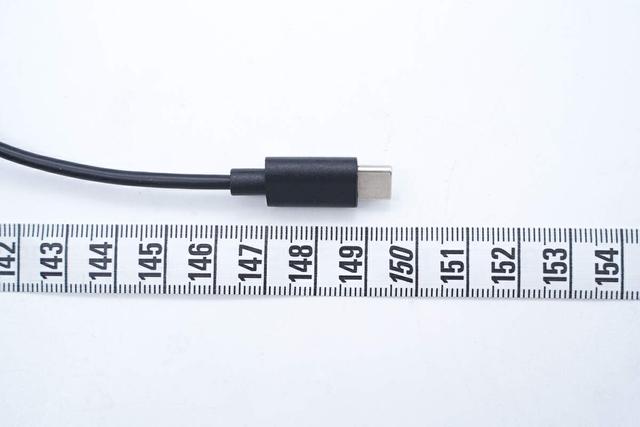

测得数据线长度约为149.5cm 。
充电器采用PC防火材质黑色外壳 ， 边缘设计圆润 ， 表面磨砂处理抗指纹 。
充电器参数特写
型号：ASGaN83w-P40W20
输入：100-240V~50/60Hz 1A
输出：5V3A、9V3A、12V3A、15V2.66A、20V2A
产品通过了FCC、CE、PSE认证 ， 以及VI级能效认证 。
安克三合一无线充电器由手机、耳机、手表无线充电板组成 ， 机身边缘均圆润设计 ， 因内置磁铁 ， 三个充电板可自吸附在一起 ， 宛如一个小型UFO 。
手表无线充电板背面外壳上设计有ANKER品牌 。
耳机无线充电板底部外壳印有产品参数信息 。
产品参数特写
型号：A25M8
输入：12V3A、15V2.66A、9V3A
输出：15W Max/5W Max/5W Max
iPhone：15W Max
Apple Watch：5W Max
TWS：5W Max
产品通过了CE认证以及Qi2无线充认证 。
机身一侧设有主流USB-C供电接口 ， 采用经典蓝色胶芯 。
另一侧设计充电指示灯 。
通电状态下 ， 指示灯亮白光 。

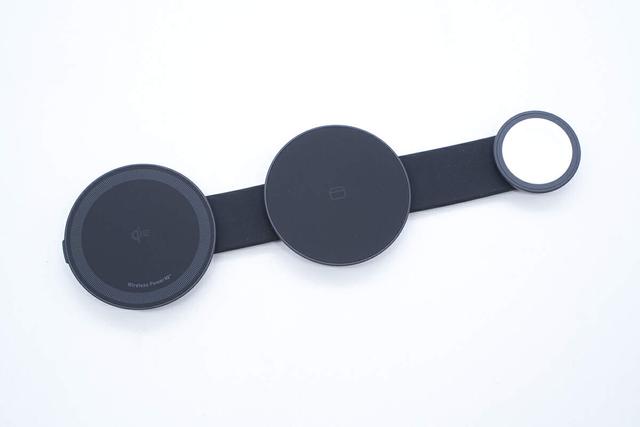

三个充电板通过软橡胶垫连接 ， 展开状态下可同时满足苹果iPhone、AirPods、Apple Watch同时无线充电需求 。
手机无线充电板中心印有Qi2标识 ， 边缘印有对应磁铁环的纹理 ， 方便用户对齐使用 。
耳机无线充电板顶面和手机无线充电板的一样采用硅胶材质 ， 触摸有类肤手感 ， 可以有效保证设备稳定充电 。
手表无线充电板顶面为白色塑料壳 ， 同时内凹设计 。
测得产品折叠状态下的长度约为75.11mm 。
宽度为60.15mm 。
高度为35.26mm 。
产品折叠状态可以看出尺寸非常小 ， 携带相当方便 。
另外测得产品重量约为114g 。
使用安克三合一无线充电器搭配充电套装给苹果iPhone手机充电 ， 测得充电器端输出功率约为18.99W 。
同时给苹果全家桶充电 ， 测得充电功率约为23.1W 。
安克25W三合一无线充电器拆解
将手表无线充电板拆开 ， 通过排线连接 ， 焊接处涂有胶水加固 。
正面外壳拆开 ， 贴有黑色贴纸 。
【苹果全家桶同时充，折叠还便携，安克25W Qi2三合一无线充电器拆解】
无线充电线圈一览 。

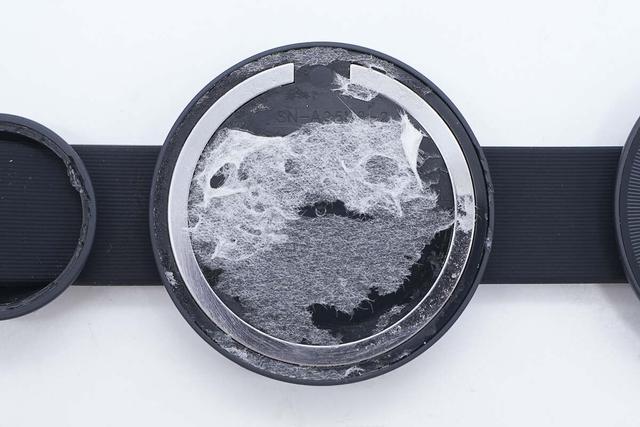

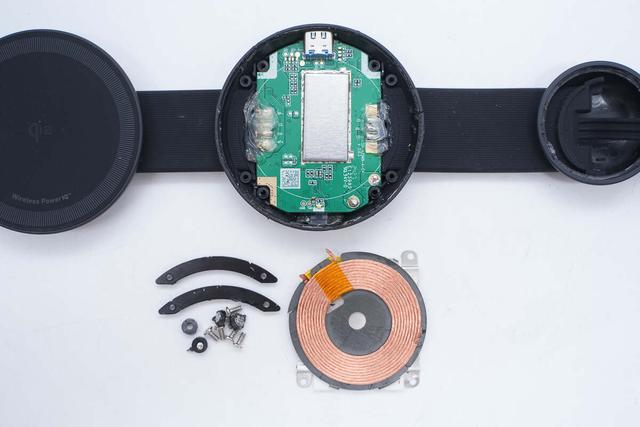

将耳机无线充电板外壳拆开 ， 内部设有磁铁环 。
继续拆掉塑料隔离层 ， 下方设有无线充电线圈以及PCB板 ， PCB板设有螺丝进行固定 。
拆下无线充电线圈 。
无线充电线圈下方处隔磁片外 ， 还设有金属支架 。
最下方PCB板两侧连接排线打胶水保护 。
拆下PCB板 ， 壳体底部还设有散热板 。

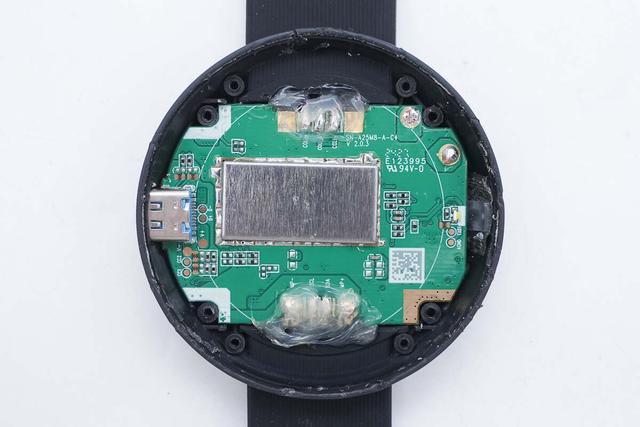

PCB板正面焊接USB-C母座 ， 同时一部分区域覆盖屏蔽罩 。
另一面也焊接屏蔽罩 ， 电容打胶加固 。

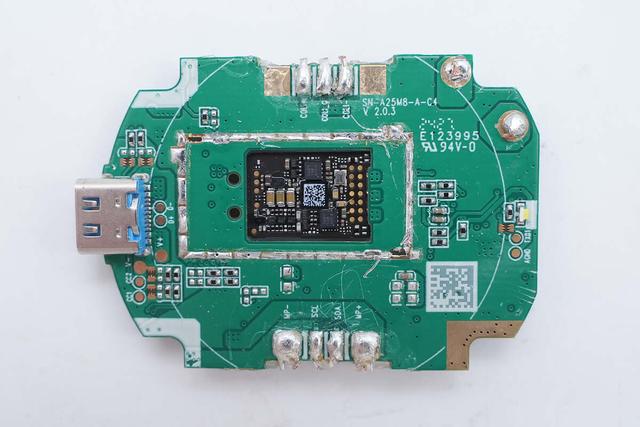

拆掉两面的屏蔽罩 ， 内侧贴有绝缘胶带 。
屏蔽罩区域焊接手表无线充电路 ， 独立黑色小板设计 。
从另一面看 ， 对应区域镂空处理 。
输入滤波电感特写 ， 丝印101 。
输入保护管来自长晶科技 ， 型号为CJAB55P03A ， 是一颗耐压30V的PMOS ， 导阻为6.5mΩ ， 采用PDFNWB3.3*3.3-8L封装 。

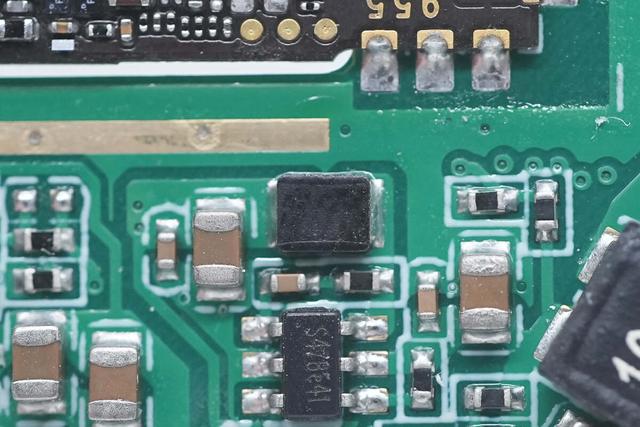

用于耳机无线充电的降压芯片来自拓尔微 ， 丝印S47Be41 ， 型号为STI3470 ， 是一颗全集成 ， 高效率的同步降压转换器 ， 支持18V输入耐压 ， 支持2A输出电流 。 芯片开关频率为600kHz ， 采用斜率补偿电流模式控制 ， 具有出色的线路和负载瞬态响应 。 芯片内置过流保护 ， 输入过压保护和过热关断 ， 采用SOT23-6封装 。
旁边的降压电感特写 。
耳机无线充电主控芯片来自易冲 ， 型号WB8117 ， 这是一款高效的磁感应无线电源发射器 IC ， 支持15W无线快充 ， 支持3.3V~14V输入电压范围 ， 兼容无线电源接收器（ASK）通信 ， 固定通信接口端口 ， 内置可靠的过压/电流/温度保护方案 。
WB8117内部集成稳压器、全桥和驱动器、ASK 解调器、FSK 调制器、异物检测（FOD） ， PWM模块 ， 多通道12位ADC 。 使用I2C接口与其他器件通信 ， 芯片支持多种快充协议取电 ， 采用QFN3*4封装 。
易冲半导体 WB8117 资料信息 。
耳机无线充NPO谐振电容特写 。
指示灯特写 。

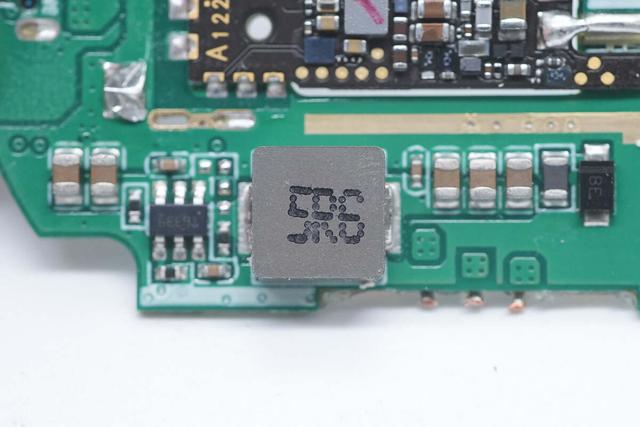

用于手表无线充电的降压芯片来自TI德州仪器 ， 丝印T6339 ， 型号TPS56339 ， 是一颗24V输入电压的同步降压转换器 ， 芯片内部集成开关管 ， 输出电流为3A ， 最大输出电压16V ， 开关频率固定500KHz ， 采用SOT23封装 。
与降压芯片搭配的5.6μH降压电感特写 。
黑色小板为苹果原装手表无线充电模组设计 ， 通过焊接连接 。
背面设有MCU、晶振、半桥驱动器等器件 。
一颗丝印338S00810-A0的定制芯片 ， 用于无线充电功率级电压调节 。
搭配使用的贴片电感特写 。

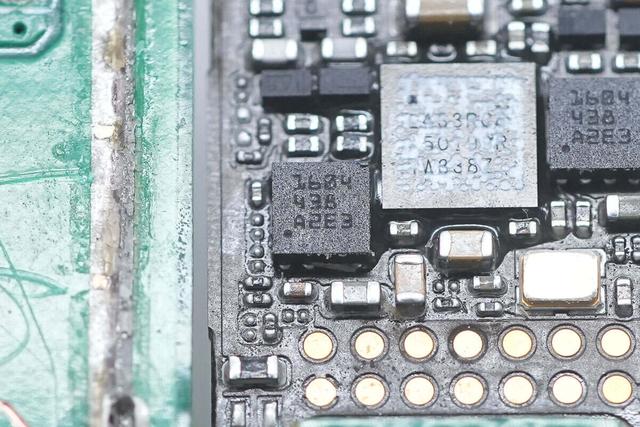

MCU芯片丝印二维码 ， 不过可以了解到 ， 芯片为ST意法半导体STM32L433RC ， 内置80MHz ARM M4处理器 ， 内置256KB存储器 。 两侧为TI德州仪器的TPS51604半桥驱动器 ， 用于无线充电功率管驱动 。
24.00MHz时钟晶振特写 。
在MCU两侧是TI德州仪器的半桥驱动器 ， 型号TPS51604 ， 支持28V供电电压 ， 使用2*2mm ， 8引脚WSON散热封装 。
另一颗德州仪器TPS51604特写 。
用于手机无线充电的降压芯片型号与手表的相同 ， 为德州仪器TPS56339 。
搭配的降压电感特写 。
这款产品滤波固态电容均采用永铭NPM系列产品 ， 这颗规格为25V 100μF 。

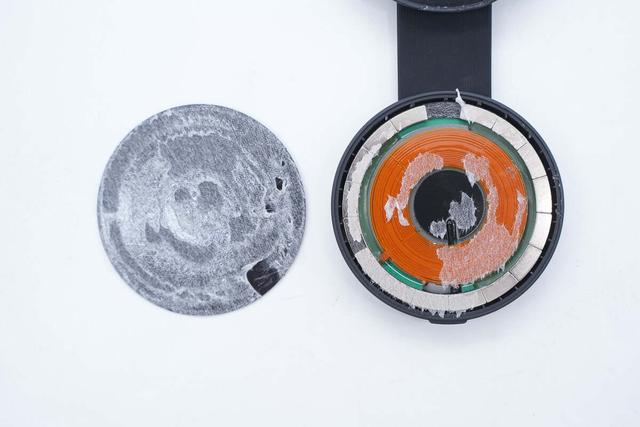

将手机无线充电板顶部外壳拆开 ， 采用双面胶粘贴 。
内部无线充电线圈、磁铁环打胶水固定 。
继续将内部PCB板拆开 ， 壳体底部填充白胶进行缓冲保护 。
无线充电线圈上贴有屏蔽线圈 。

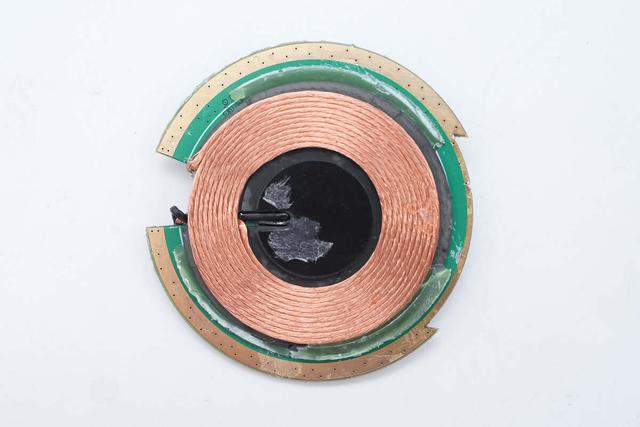

手机Qi2无线充PCB板正面为无线充电线圈 ， 打胶固定 。
背面设有无线充电主控芯片、升降压转换器、电感、电容、加密芯片、无线充电功率管等器件 。
滤波电感特写 。
输入滤波固态电容特写 ， 规格为25V 100μF 。
同步升降压转换器来自南芯科技 ， 型号SC8724 。 是一款集成四开关的同步升降压变换器 。无论输出电压高、低或等于输入电压 ， 都能提供高效的电源效率和稳定的电压调节 。SC8724支持2.7V至22V输入电压 ， 输出电压范围能够达到3V至22V ， 并且支持最高3.5A的输出电流 。
SC8724采用平均电流模式控制 。输出电压由FB引脚上的电阻来调节 。芯片工作模式(PSM /FPWM)和开关频率均可通过外部设置进行调整 。该芯片还提供了可编程的输出电流限制 ， 灵活支持不同的应用 。
SC8724支持内部限流、输入欠压保护、输出过压保护、输出短路保护、FB短路保护、过温保护 ， 确保在不同异常情况下的安全 。SC8724采用25pin 4x4 QFN封装 。
4R7升降压电感特写 。
滤波固态电容规格为25V 100μF 。

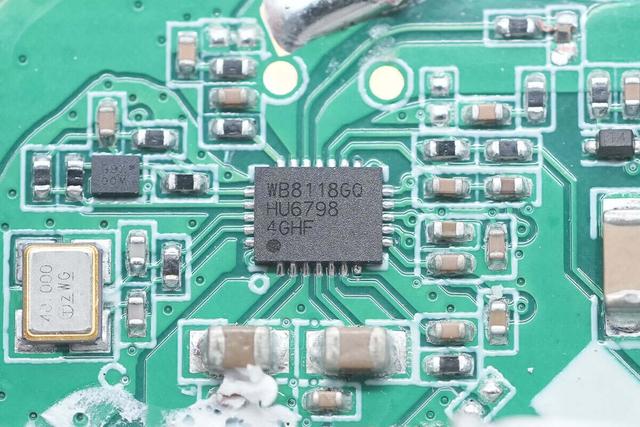

无线充电芯片来自CPS易冲半导体 ， 型号WB8118 ， 这是一款高效的磁感应无线电源发射器 IC ， 支持 Qi2 15W无线快充 ， 具有宽输入电压范围：3.3V~18V ， 兼容无线电源接收器（ASK）通信 ， 固定通信接口端口 ， 内置可靠的过压/电流/温度保护方案 。
WB8118内部集成稳压器、全桥和驱动器、ASK 解调器、FSK 调制器、异物检测（FOD） ， PWM模块 ， 多通道12位ADC 。 使用I2C接口与其他器件通信 ， 采用QFN3*4封装 。
易冲半导体 WB8118 详细资料 。
40.000MHz无源晶振为无线充电芯片提供时钟 。
鉴权芯片来自紫光同芯 ， 丝印W00 765 ， 型号为T91-406-Q ， 是紫光同芯微电子基于安全芯片技术开发的符合WPC Qi标准的鉴权芯片 ， 提供用户可靠的安全认证方案 ， 确保其产品的真实性和安全性 。
一颗四运放来自思瑞浦 ， 型号TP2414 ， 是一颗低噪声轨对轨运放 ， 采用5pin SOT23封装 。
用于切换谐振电容的开关管丝印S1008 。

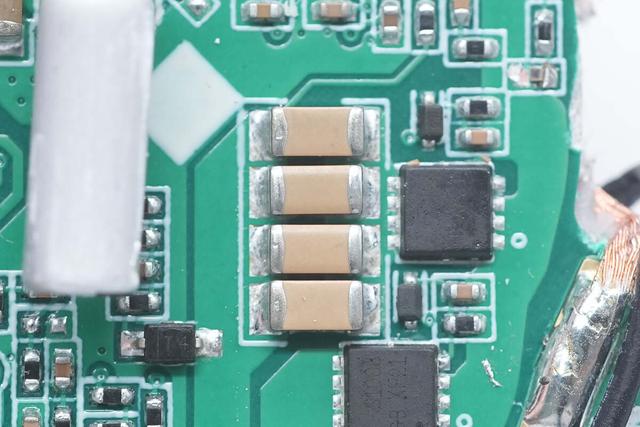

NPO谐振电容特写 。
无线充电线圈设有热敏电阻进行温度监控 。

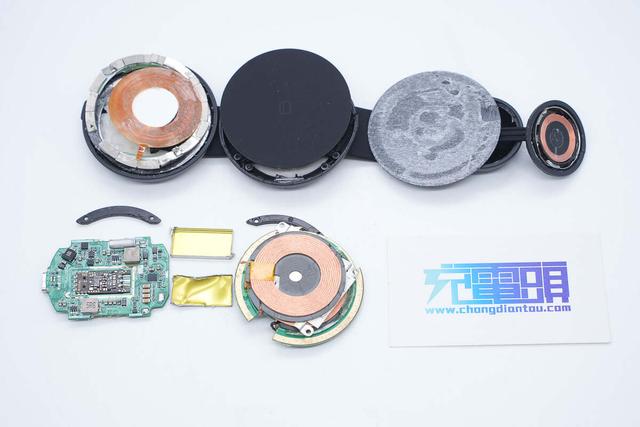

全部拆解一览 ， 来张全家福 。
充电头网拆解总结
最后附上安克25W三合一无线充电器的核心器件清单 ， 方便大家查阅 。
安克这款无线充电器A25M8为三合一设计 ， 集iPhone、Apple Watch和AirPods无线充电功能于一身 ， 并且提供了Qi2和MFW认证 ， 可分别提供15W、5W和5W无线充电 ， 加之特色的折叠收纳设计方便携带 ， 实用性相当好 。
不仅如此 ， 无线充电器还附带一套40W快充套装 ， 用户无需再为产品备充电器和线 ， 不仅可以为无线充电器供电 ， 也能为手机进行有线快充 ， 相当有诚意 。
充电头网通过拆解了解到 ， 安克三合一无线充电器的耳机、手机无线充电方案采用了易冲半导体WB8117和WB8118 ， 集成度相当高 。 此外Qi2无线充模组还使用了紫光同芯鉴权芯片 。 手表无线充电路则采用苹果原装手表无线充电器相同方案 ， 器件来自德州仪器、意法半导体等大厂 。 产品整体用料扎实可靠 。
