本文由半导体产业纵横(ID:ICVIEWS)综合
基于Chiplet架构 , 单颗处理器最多集成96个高性能计算核心 , 提供高达384MB三级缓存 。
兆芯官网公布了开胜KH-50000系列服务器处理器的更多规格细节 。 该服务器处理器基于Chiplet架构 , 单颗处理器最多集成96个高性能计算核心 , 提供高达384MB三级缓存 。
官网显示 , 开胜KH-50000系列处理器具备以下特点:
- 基准频率2.2/2.6GHz , 最高工作频率3.0GHz
- 最高96 核/96 线程
- 最高384MB高速缓存 , 支持片上互连和多路互连技术
- 最高支持12通道DDR5 RDIMM , 最高容量可达3TB
- 最高支持128×PCIe 5.0/ZPI/CXL , 16×PCIe 4.0 , 4×USB 3.2Gen2 , 12×SATA 3.2 等接口
- 兼容x86 32/64 位指令 , SSE4.2/AVX/AVX2 扩展指令 , SM2、SM3 和SM4 加速指令
- 支持处理器和IO 虚拟化技术
在扩展互连方面 , KH-50000可以支持双路和四路系统 , 服务器单机最高可拥有384个计算核心 , 计算密度实现跨越式增强 。 同时 , 新一代的ZPI 5.0互连技术 , 进一步增强了数据带宽 , 并带来更低的延迟和功耗 , 为人工智能、云计算、大数据等各类典型应用提供全面保障 。
在安全性可靠性方面 , 开胜KH-50000系列处理器支持自研SM2、SM3和SM4国密加速指令 , 以及安全启动、密钥管理等安全技术 , 并进一步增强服务器RAS(可靠性、可用性和可维护性)功能 。 同时还搭载了国民技术第四代可信计算方案 , 实现安算合封的创新实践 , 满足中国GM/T 0012-2020密码模块要求 , 并符合TPM 2.0(SPEC 1.59)国际标准 , 从硬件层构建数据安全屏障 , 为关键领域信息安全提供核心支撑 。
开胜KH-50000系列服务器处理器持续兼容x86指令集 , 支持SSE4.2、AVX、AVX2扩展指令 , 支持CPU和IO虚拟化技术 , 适配银河麒麟、统信、中科方德等主流服务器操作系统 , 持续完善自主x86产业生态 , 可构建高性能通用服务器、高密度AI服务器、高密度存储服务器、高性能工作站等云侧、边缘侧计算平台 。
借助更高的计算密度、全面升级的高速IO、全新的自主互连 , 以及更强的多路扩展能力等特点 , KH-50000能够构建多种形态的算力基座 , 包括高性能工作站、高性能通用服务器、高密度AI服务器以及高密度存储服务器等 , 满足边缘/通用计算、AI训练与推理以及高密度存储等应用对高计算能力、高吞吐能力以及低延迟的需求 , 为关键基础设施行业的核心应用以及与AI相关应用提供强大的算力基础 。

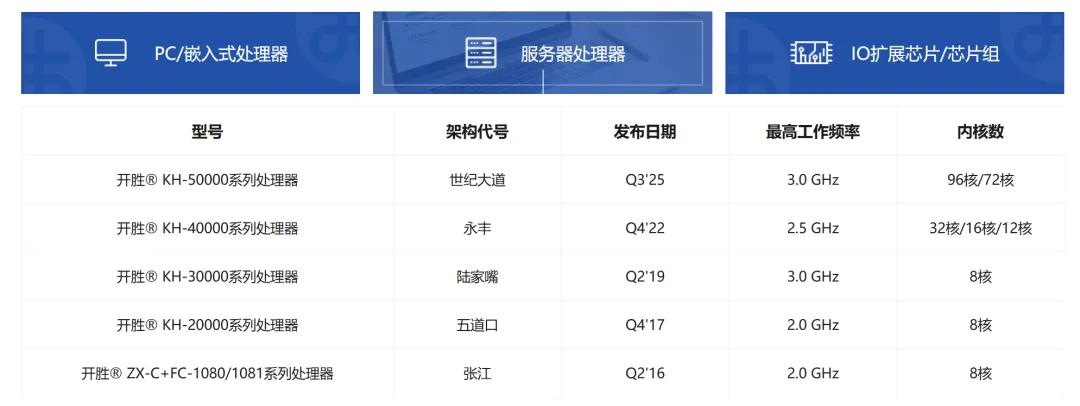

开胜系列处理器
兆芯开胜KH-40000系列服务器处理器 , 采用“永丰”自主内核微架构 , 支持自主互连技术ZPI 3.0 , 单颗处理器集成最高32核心 , 具备64MB高速缓存 , 支持8通道DDR4内存 , 提供多达128 Lane PCIe通道 , 以及SATA、USB等主流IO接口 , 支持片上互连和多路互连 , 可构建64核服务器整机系统 , 以更好满足服务器应用对多核心、多内存、多PCIe扩展等需求 。
开胜KH-40000系列服务器处理器支持安全启动技术、国密算法 , 以及国标可信计算体系 , 提供服务器级RAS和BMC管理功能增强 , 可为信息安全、产品可靠性、可用性、可服务性以及运营维护等需求提供更强的支持和保障 。 适用于云计算、大数据分析、视频处理、数据库备份、高性能存储 , 以及超融合一体机等解决方案的搭建和部署 , 支撑行业应用平滑迁移和快速落地等诉求 。
开胜KH-30000系列处理器 , 是兆芯自主研发的服务器通用SoC处理器产品 , 为国内率先采用16nm CMOS制程工艺的处理器芯片 , 采用尺寸为35mm x 35mm的HFCBGA封装技术 , 单芯片集成8个核心CPU、双通道DDR4内存控制器(可支持ECC UDIMM/RDIMM) , 以及PCIe 3.0 、SATA、USB等通用外设接口 , 可良好兼容市场主流的硬件配置环境 。
开胜KH-30000系列CPU核心采用超标量、多发射、乱序执行架构设计 , 支持芯片间双路互联技术 , 同时兼容最新的x86指令集 , 可支持64位系统 , 以及 CPU 硬件虚拟化技术 。 同时支持SM3/SM4国密算法 , 可提供基于硬件的数据加密保护 。 可以满足多种市场的应用需求 , 主要面向服务器、存储等市场等应用领域 。
开胜KH-20000系列处理器 , 是兆芯自主研发的通用SoC处理器产品 , 是国内第一颗支持DDR4内存的国产通用服务器处理器芯片 , 该处理器采用先进的28nm CMOS工艺制程 , 采用尺寸为37.5mm x 37.5mm的HFCBGA封装技术 , 单芯片集成8个核心CPU、24通道PCIE3.0接口、双通道DDR4高速内存控制器(可支持ECC UDIMM/RDIMM) , 可良好兼容市场主流的硬件配置环境 。
开胜KH-20000系列处理器CPU核心采用超标量、多发射、乱序执行架构设计 , 兼容最新的x86指令集 , 可支持64位系统 , 以及 CPU 硬件虚拟化技术 。 同时支持SM3/SM4国密算法 , 可提供基于硬件的数据加密保护 。 可以满足多种市场的应用需求 , 主要面向服务器、存储等市场应用领域 。
