通信隔离是确保通信系统在电气、信号或安全方面正常运行的重要技术手段 。 它通过物理或电气方式将通信信号源与接收端隔离开来 ， 以防止干扰、噪声、电压冲击或安全问题 ， 是确保通信设备安全可靠的重要手段 。 下面为大家介绍几种常见的通信隔离方式 。
1 光电隔离（Opto-Isolation）光电隔离是利用光信号来实现电气隔离的一种技术 ， 通常通过光耦合器来实现 。 光耦合器由发光二极管（LED）和光敏晶体管组成 。
图源网络
工作原理：当输入端的电信号驱动LED发光时 ， 光信号通过透明的绝缘介质传输到光敏晶体管 ， 使其导通或截止 ， 从而实现信号的传递 。 由于光信号在传输过程中没有直接进行连接 ， 因此能够有效隔离输入和输出端的电气系统 。
优点
? 隔离电压高：光电隔离通常能够承受数千伏的电压差 。
? 抗干扰能力强：对现场的电磁干扰和噪声不敏感 。
? 响应速度快：通常可达到几M通信速率 ， 适合高速通信场景 。
应用场景
? 工业自动化：用于隔离传感器信号和控制信号 ， 防止高压设备对控制电路的干扰 。
? 电力系统：隔离高压侧和低压侧的通信信号 。
? 医疗设备：确保患者和设备之间的电气安全 。
2 变压器隔离（Transformer Isolation）变压器隔离是利用电磁感应原理（电生磁、磁生电）来实现信号传输的隔离方式 。
图源网络
工作原理：信号通过初级线圈产生磁场 ， 磁场在次级线圈感应出相同的信号 。 由于初级和次级线圈之间没有直接的电气连接 ， 因此实现了电气隔离 。 变压器隔离通常用于模拟信号或低频数字信号的传输 。
优点
? 高隔离电压：能够承受较高的电压差 。
? 信号完整性好：适合传输模拟信号 ， 能够保持信号的完整性 。
? 双向通信：支持信号的双向传输 。
【一口气整理！常见通信隔离方案优缺点】应用场景
? 音频通信：隔离音频信号 ， 防止接地环路噪声 。
? 工业通信：隔离低频控制信号 。
? 电力线通信：隔离电力线上的通信信号 。
3 电容隔离（Capacitive Isolation）电容隔离是利用电容的耦合效应来实现信号传输的隔离方式 。

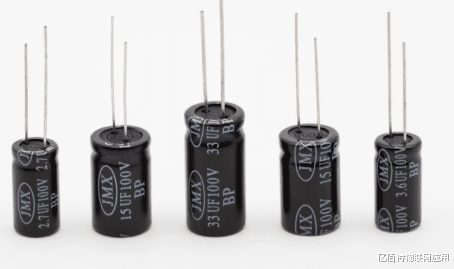

图源网络
工作原理：信号通过电容的耦合在两个电气隔离的系统之间传输 。 电容的绝缘介质能够阻止直流电流通过 ， 但允许交流信号通过 ， 通常用于数字信号的传输 。
优点
? 高隔离电压：能够承受较高的电压差 。
? 低功耗：适合低功耗应用 。
? 小型化：电容隔离器件通常体积较小 ， 适合紧凑型设计 。
应用场景
? 医疗设备：隔离患者和设备之间的信号 。
? 工业传感器：隔离传感器信号和控制电路 。
? 通信接口：隔离数字通信信号 。
4 数字隔离（Digital Isolation）数字隔离是专门针对数字信号传输的隔离技术 ， 通常结合了光电隔离或电容隔离的优点 。

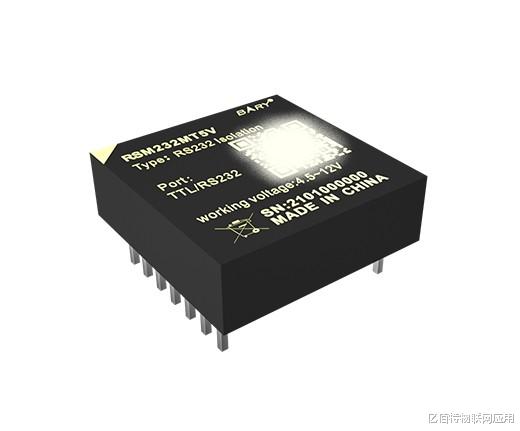

图源网络
工作原理：数字隔离器通过光电或电容耦合的方式传输数字信号 。 例如 ， 一些数字隔离器使用微型LED和光敏二极管来实现信号的传输 ， 而另一些则使用电容耦合技术 。 数字隔离器具有较高的数据传输速率和低延迟 。
优点
? 高数据速率：适合高速数字信号传输 。
? 低功耗：适合低功耗应用 。
? 高可靠性：能够在恶劣环境下稳定工作 。
应用场景
? 高速通信接口：隔离USB、SPI、I2C等通信接口 。
? 工业自动化：隔离数字控制信号 。
? 医疗设备：隔离数字信号 ， 确保患者安全 。
5 隔离电源（Isolated Power Supply）隔离电源是一种通过变压器或开关电源技术实现电气隔离的电源系统 。
工作原理：隔离电源通过变压器或开关电源将输入电源转换为隔离的输出电源 。 输入和输出之间没有直接的电气连接 ， 从而实现了电气隔离 。 隔离电源通常用于为通信设备提供安全的电源 。
优点
? 高隔离电压：能够承受较高的电压差 。
? 低噪声：提供稳定的电源输出 ， 减少电源噪声对通信信号的干扰 。
? 安全性高：防止电源故障对设备和人员造成危害 。
应用场景
? 通信设备：为通信模块提供隔离电源 。
? 工业自动化：为传感器和控制器提供隔离电源 。
? 医疗设备：为医疗设备提供安全的电源 。
通信隔离技术在工业自动化、电力系统、医疗设备、通信接口等领域具有广泛的应用 。 选择合适的隔离方式需要根据具体的应用需求、隔离电压要求、信号类型和成本等因素综合考虑 。
