现如今， BTF背插显卡、背插主板大家应该都不陌生了，华硕更是带头搞出了背插2.0 ，将显卡外接供电接口放在底部，直接和主板显卡插槽末端的母口对接，省去电源线，更加整洁。
但是这样的设计就需要特殊的显卡、主板搭配，而且一旦淘汰下来，是极难转手的，因为这种显卡不兼容普通主板。
即便华硕推出了转接线方案，但很容易和主板散热片冲突。
所以，华硕又提出了背插2.5的概念，托尼大叔通过一则视频进行了详细的介绍、体验。

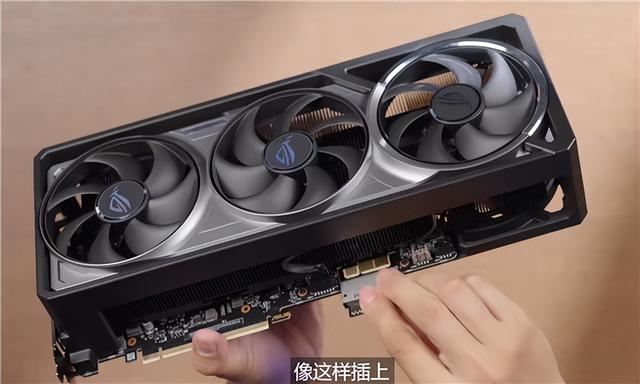

所谓背插2.5 ，就是在背插2.0的基础上，将显卡底部供电接口上移，通过小小的转接卡连接主板供电母口，同时保留顶部的传统供电接口。

搭配背插主板的时候，可以插上底部的转接卡，再将顶部的供电接口使用一个保护盖盖起来。
如果搭配普通主板，或者需要淘汰转售这块卡，就可以反过来，拔掉底部转接卡，拿下顶部保护盖。

比较细节的是，底部接口两侧都有小小的凹口，插入转接卡时会有明显的确认感，避免插不紧。
将显卡和转接卡从主板上拔出时，转接卡肯定会固定在显卡上，而不会留在主板上。

为了避免因为显卡散热器影响，难以拔掉转接卡，华硕还设计了一个小小的辅助工具，两边都有小孔，对准转接卡合起来，就可以轻松将其拿掉。

你可能会问了， 12V-2x6 16针接口本来就比较脆弱，再来个转接卡，会不会更容易烧掉？
托尼大叔特意找来一台24000W的负载测试仪，搭配Z890 HERO BTF背插主板、雷神1600W电源，进行了一番测试。

首先输入RTX 5090正常状态下的600W功率(12V50A) ，电源端的AC输入实际为670W左右，烤机十分钟后，供电接口的温度只有35度左右。

接着输入负载功率增加到1200W(12V100A) ，电源输入为1300W左右，接口温度也只有38度左右。

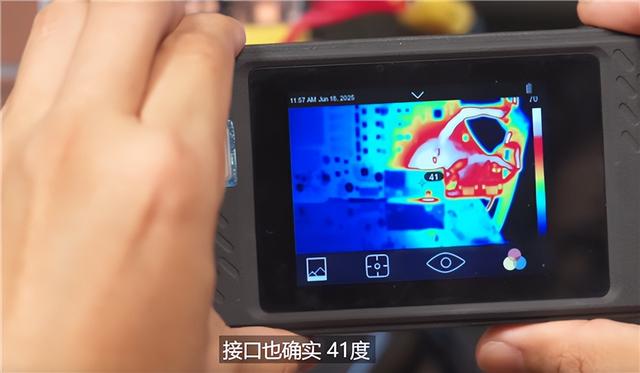

继续增加到1800W功率(12V150A) ，电源输入高达1900W左右，电源线温度超过了70℃ ，接口温度也超过了40℃ ，但依然能够承受。

那么既然上下都有供电接口，能不能同时用呢？答案是肯定的。
使用两个电源分别链接上下接口， 600W负载功率下，两个电源的输入功率都在370W左右。

最后是极端实验，负载功率增加到极度危险的2000W(12V200A) ，两个电源的输入功率都高达1200-1400W ， GPU显卡实际供电约为2100W！

华硕目前设计了两套背插2.5的套装，一是黑色主题的海神5090、Z890 HERO ，二是白色主题的TUF RTX 5070 Ti、TUF B850 。

同时，华硕已经对行业免费开放了背插2.5方案的设计，得到了板卡、电源、线材厂商的广泛认可和支持。

七彩虹就在台北电脑展上展示了背插2.5的主板和显卡。

蓝宝石也完成了背插2.5设计的RX 9070 XT ，还巧妙地将16针供电接口隐藏在散热背板内部，更加整洁。
