我们先简单看下耕升星极破冰1000D电源的特点
1、额定功率高达1000W；
2、通过80Plus金牌认证；
3、采用Intel ATX3.1和PCIe5.1规范打造；
4、全模组设计；
5、主动式PFC+全桥LLC谐振+DCto DC整流架构；
1 外观一览
耕升星极破冰1000D电源外壳采用纯黑的喷涂和全模组化设计 ， 140mm的标准尺寸长度可兼容大多数的ATX和mATX机箱 。 正面贴有产品的标签 ， 标注功率、输出电压/电流等参数 。

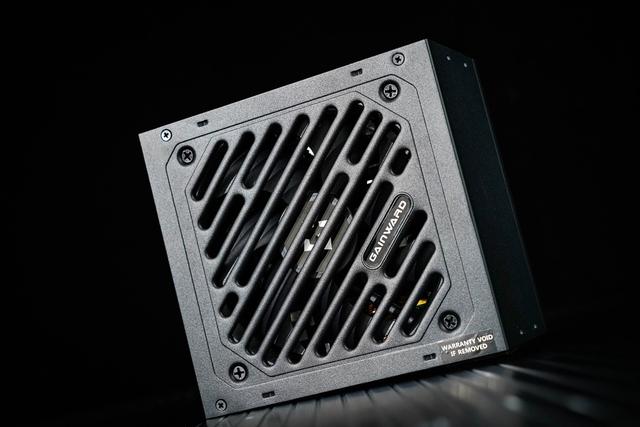

背面的散热风扇防护网采用条栅造型 ， 内部的风扇支持智能温度调节 ， 可增加风扇使用寿命并降低噪音 ， 在低负载和低温场景下还能智能停转 。
从电源背部的铭牌来看 ， 支持100-240V宽幅电压输入 ， 拥有1000W的额定功率 ， 采用单路12V设计 ， +12V输出电流高达83A ， 最高可输出996W的功率 ， 满足RTX50系显卡+Intel酷睿Ultra 200S和AMD锐龙9000高端平台的需求 。

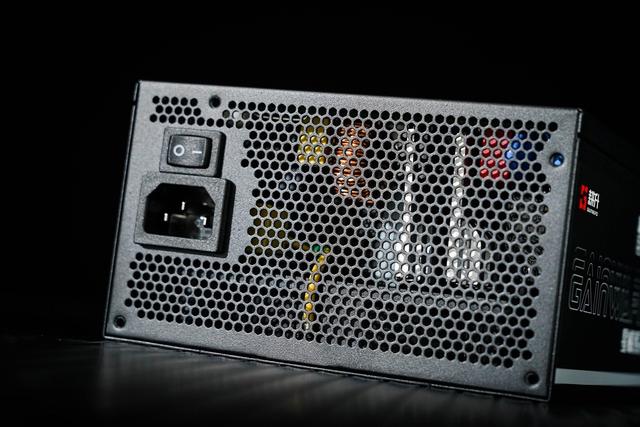

后部的电源接口旁边配备了独立电源开关 ， 旁边采用大面积的镂空设计 ， 与散热风扇构成了完整的风道 ， 进一步提升散热效率 。
侧面的黑色贴纸有耕升GAINWARD星极系列的标识 ， 以及PCIe5.1、ATX3.1和80PLUS金牌认证标识 。
耕升星极破冰1000D电源输出采用全模组设计 ， 五组CPU、PCIe4.0输出采用相同的8pin插座 ， 三组IDE/SATA是6pin插座 ， 还有一路PCIe5.1 12V-2X6显卡供电 ， 操作不用担心会出现插错的情况 。
随机配备的各类扁平的模组电源线 ， 包括主板供电、CPU供电、PCIe4.0供电、PCIe5.1显卡供电、SATA供电、D型的4Pin硬盘线等 。
2 内部拆解

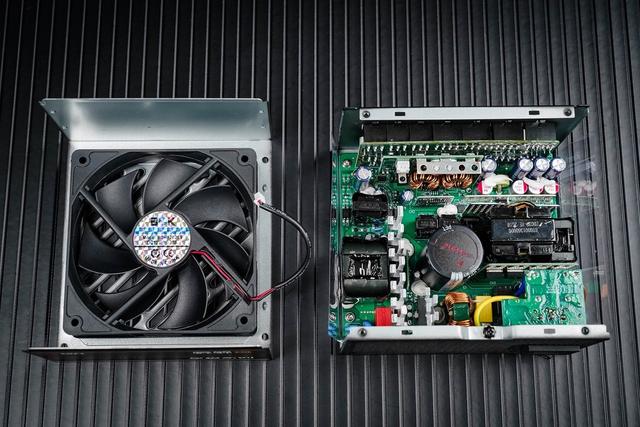

【耕升星极破冰1000D电源评测 足千瓦超白金水准】耕升星极破冰1000D电源采用主动式PFC+LLC谐振+DC-DC整流方案 ， 拆开可见其内部构造非常紧凑 ， 零件布局整洁有序 ， 绿色双面PCB、硕大的PFC电容和变压器非常抢眼 。
120mm的7叶片MFDB轴承风扇具备长寿命与耐久性 ， 12V0.3A的供电搭配智能启停电路 ， 可实现大风量+静音的平衡 。

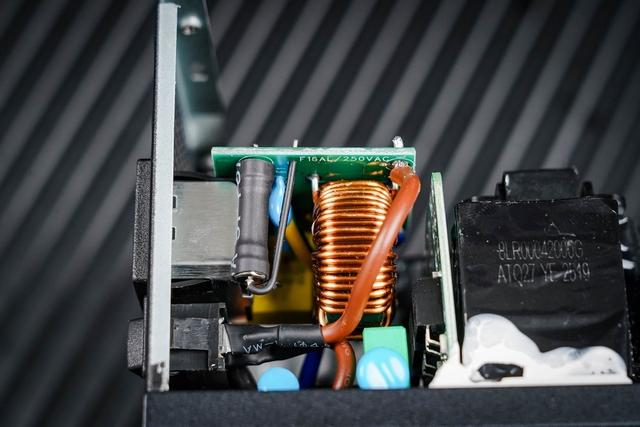

一级和二级EMI电路设计在一块独立的PCB并焊接在电源插座后面 ， 可以看到上面有X电容、Y电容、共模电感 ， 以及一个保险管 。
三级EMI电路在主PCB上 ， 配有大号的共模电感、黄色的X电容和一颗继电器 。

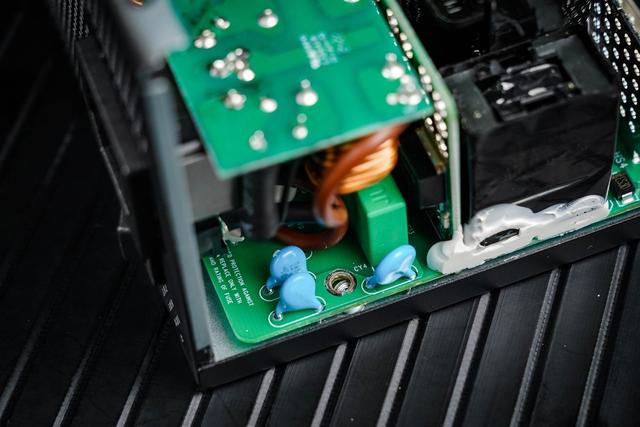

一二级EMI电路的PCB下方还有三颗Y电容和一个绿色的X电容
两颗整流桥使用了一块小散热片 ， IGBT开关管使用了一块较大的厚实铝质散热片 。

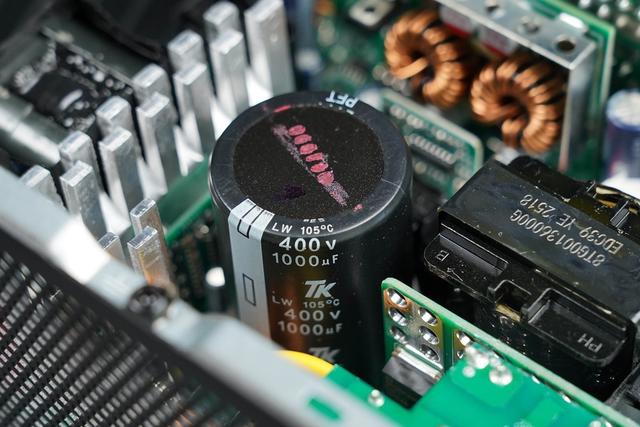

单颗PFC电容为日本TK品牌 ， 规格为400V 1000μF ， 耐温值105℃ 。
开关管散热片旁边是半封闭的主动式PFC电感 ， 这也是高效能电源必备元件 。

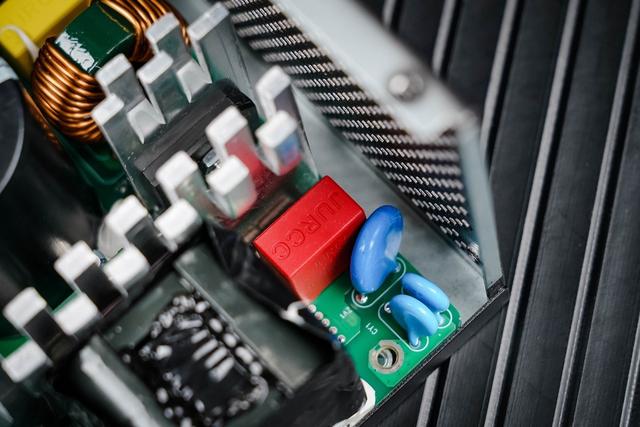

PFC电感旁边还有三个Y电容和一颗红色的X电容 ， 品牌为JURCC捷威电子 。
高频开关变压器特写 ， 旁边的两片打孔散热片焊接在变压器的输出绕组的共地端 ， 为变压器提供辅助撒热 。 高频开关变压器旁边是一颗高效能的半封闭的谐振电感 。
高频开关变压器后方是配备4个LLC开关管的直插PCB板 。
高频开关变压器次级有两组共六个16脚TOLL封装MOS管 ， 具备高电流承载和低功率损耗的特性 。
二次侧的滤波配备了4颗固态电容和4颗电解电容 ， 以及一个电感 。
DC-DC整流电路采用独立的直插PCB ， 并集成了散热风扇的控制电路 。

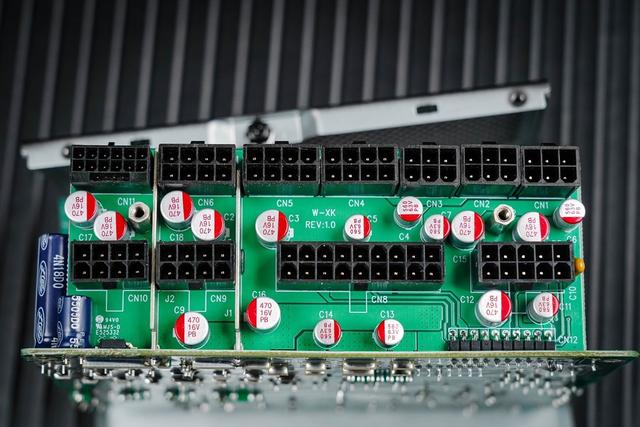

输出模组插座背板PCB上面有大量的固态电容 。
主PCB采用双面走线设计 ， 背面走线的高压、高流电路都采用镀锡工艺 ， 主变压器下方还额外配备了一个硅胶导热垫 ， 将热量传导到外壳上增加散热效果 。
3 专业测试

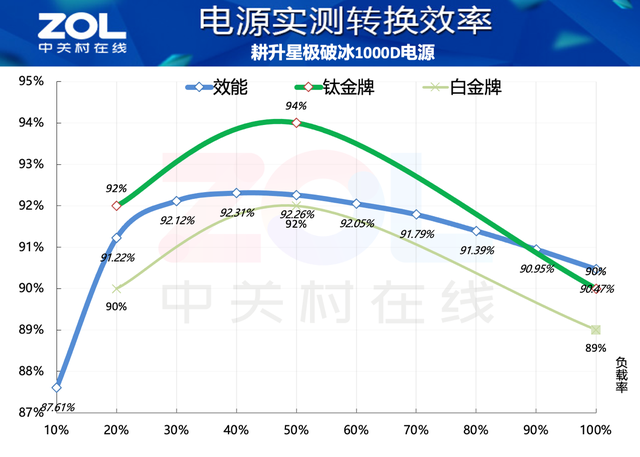

实际测试 ， 我们将围绕和电源有关的一系列参数来进行 ， 先看大家最关心的转换效率 ， 即输出功率和输入功率的比值 ， 这直接决定了电源的“牌” 。 实测耕升星极破冰1000D电源整体表现已经超过了白金牌标准 ， 50%负载转换效率达到92.26% ， 90%负载转换效率甚至超过了钛金牌标准 。
电压偏离 ， 即实际输出电压和理想值之间的偏差 ， 根据英特尔的ATX电源规范 ， 电压偏离幅度在±5%内为合格 。 在实际测试中 ， 耕升星极破冰1000D电源的12V和5V偏离度均在0.5%以内 ， 3.3V偏离度在2.5%以内 ， 整体表现不错 。

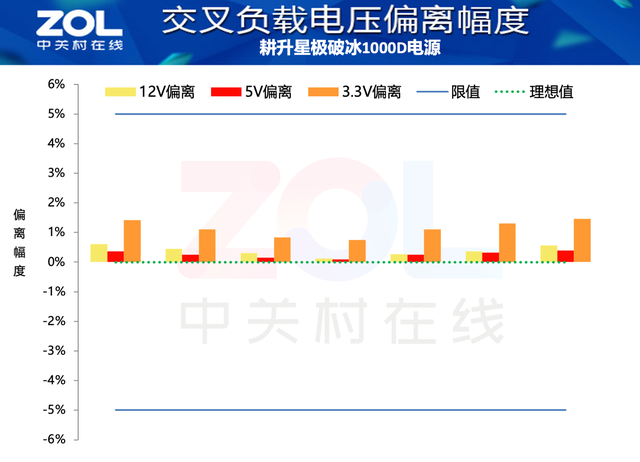

交叉负载电压偏离 ， 由测试仪器模拟真实的使用环境 ， 亦可设置更加苛刻的条件考验电源的官方标称最大值 ， 英特尔的ATX电源规范同样是偏离幅度在±5%内为合格 。 经测试 ， 耕升星极破冰1000D电源的交叉负载12V和5V偏离度都在0.6%以内 ， 3.3V偏离度在2%以内 ， 表现依然不错 。
耕升星极破冰1000D的交叉负载偏离设定 。

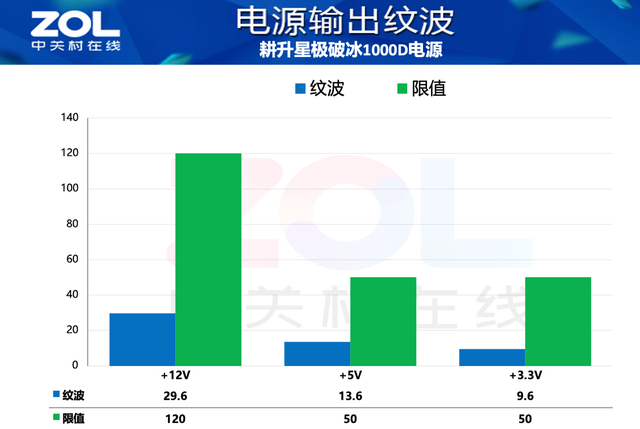

电源纹波的浮动可以直接体现出电源做工和用料表现 ， 经测试耕升星极破冰1000D的+12V输出纹波最高仅有限值的21%左右 ， +5V为限值的22%左右 ， +3.3V为限值的20%左右 ， 可见电源的输出非常纯净 。
4 写在最后
电源 ， 作为PC的心脏 ， 对于整机的稳定运行至关重要 ， 尤其是高端CPU+显卡的搭配更需要一款高功率、高稳定性产品 。 耕升星极破冰1000D电源采用主动式PFC+LLC谐振+DC-DC整流的成熟架构 ， 提供了高达1000W的澎湃输出 ， 80PLUS金牌标准转效率更高 。 经实测各项参数不仅表现优秀 ， 转换效率甚至超过了白金牌表现 ， 成为高端攒机的理想之选 。
