钢筋的尺寸定位和保护层是保证钢筋工程质量的控制要点 ， 必须做到标准化管理、精细化施工 ， 常用的施工工艺总结如下 ， 大家在项目上可参考实施 。
一、钢筋尺寸定位做法
1、楼板钢筋定位做法
楼板钢筋定位采用制作钢筋马镫的做法 ， 不同厚度、不同规格的楼板制作不同的钢筋马镫 。

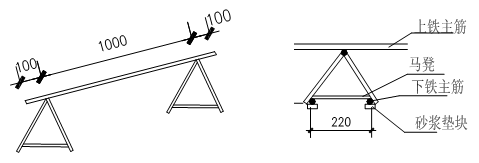

底板及承台板钢筋标准做法示意图
楼板钢筋尺寸定位标准做法示意图
楼板钢筋间距定位做法应用实例
为更好的保证楼板面筋的钢筋尺寸定位 ， 楼板钢筋同时可以采用钢管悬挂法进行钢筋尺寸定位 。
楼板钢筋定位采用钢管悬挂法支撑示意图
2、柱钢筋尺寸定位做法
柱钢筋尺寸定位采用制作的柱筋定距框的方式进行 ， 上下各设一道 。

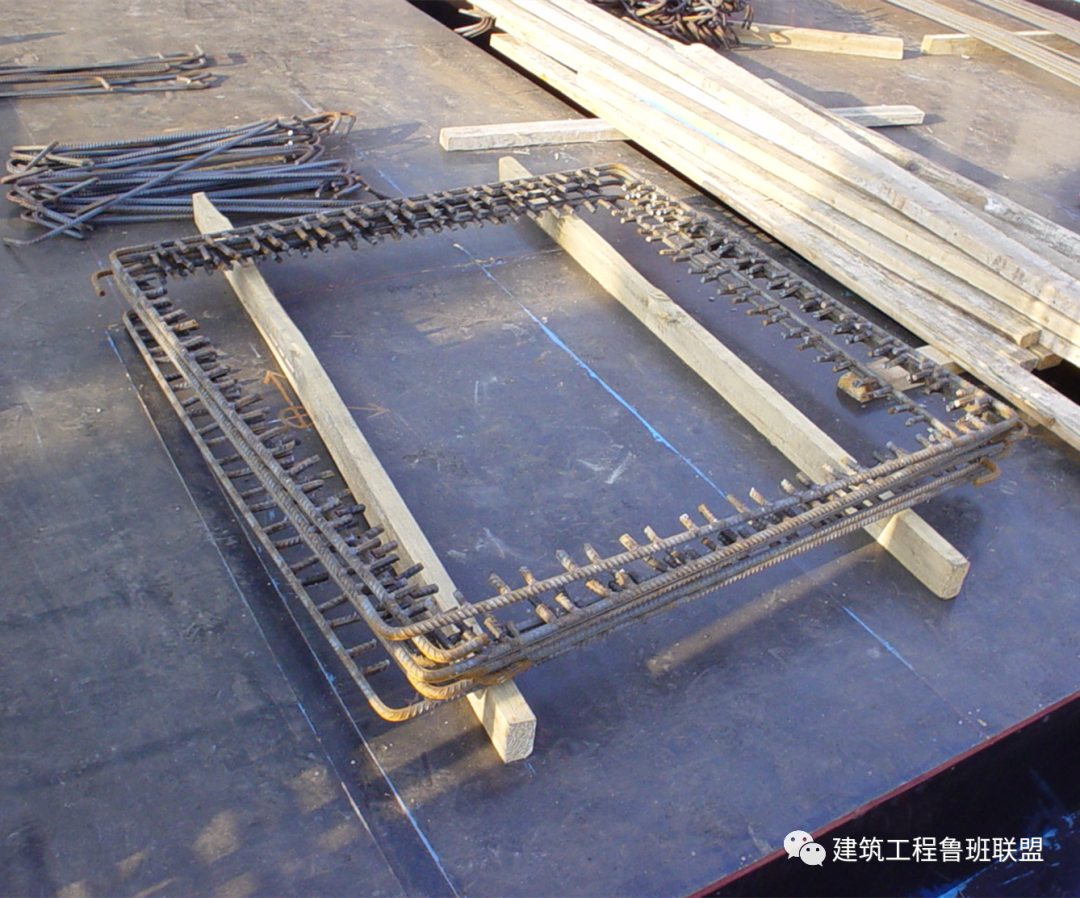

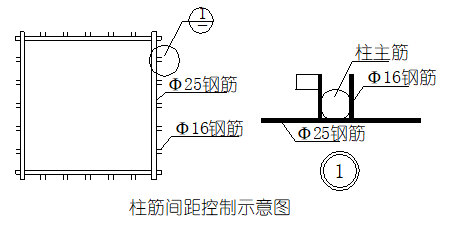

柱筋定距框细部节点
柱钢筋定距框示意图

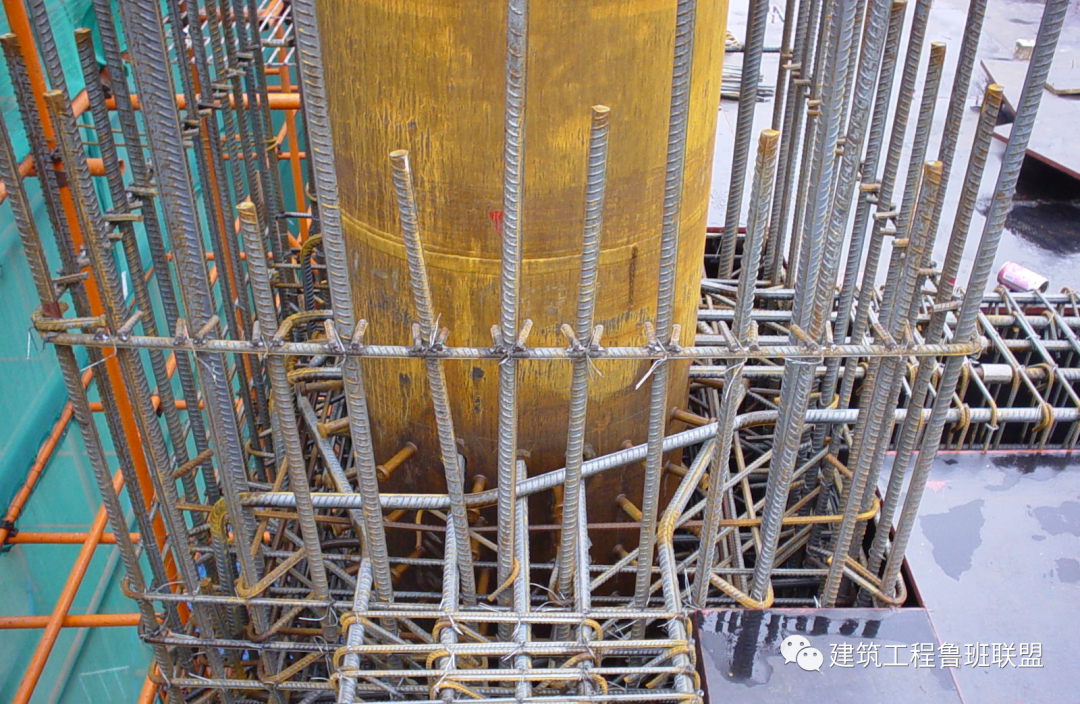

框架柱钢筋定位框实图

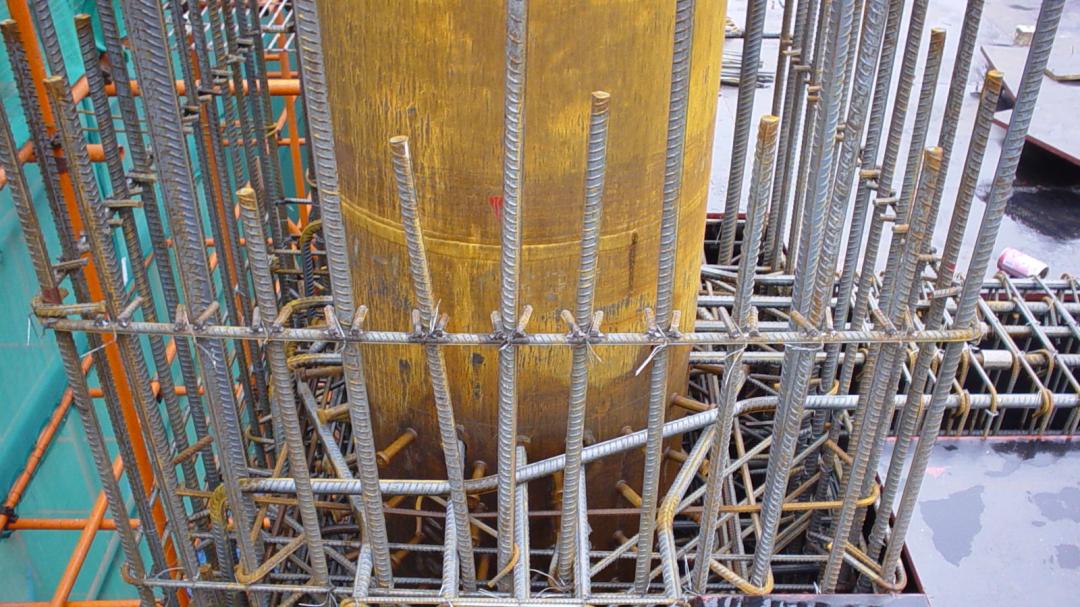

柱钢筋定距框应用实例
3、墙钢筋尺寸定位做法
墙体钢筋尺寸的定位采用废料钢筋制作的水平和竖向梯子筋 。 水平梯子筋上下各设一道 ， 竖向梯子筋每隔4米设置一道 。

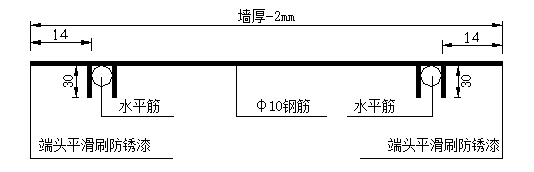

水平梯子筋示意图
定位梯子筋节点图
墙体定位筋应用实图
4、后浇带钢筋定位做法
后浇带钢筋尺寸定位采用旧模板制作的定距模板框来保证 。

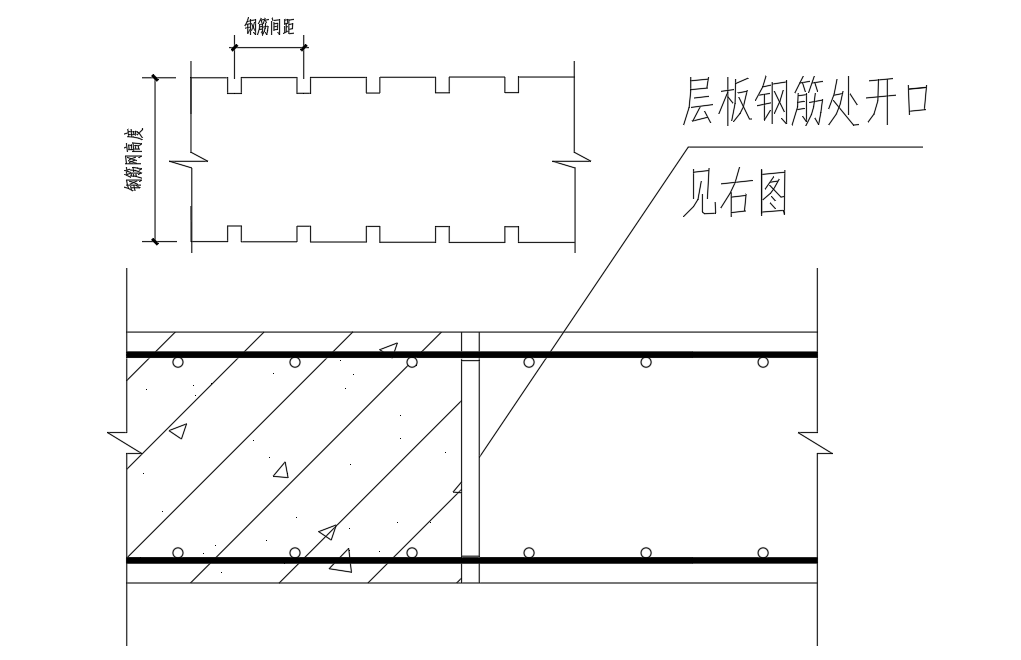

后浇带钢筋定位示意图
后浇带钢筋定位应用实例?
二、钢筋保护层做法
1、砂浆垫块
为保证楼板面筋保护层的控制 ， 除采用传统的钢筋马镫外 ， 应采用专门制作的砂浆垫块保证面筋保护层的尺寸 。

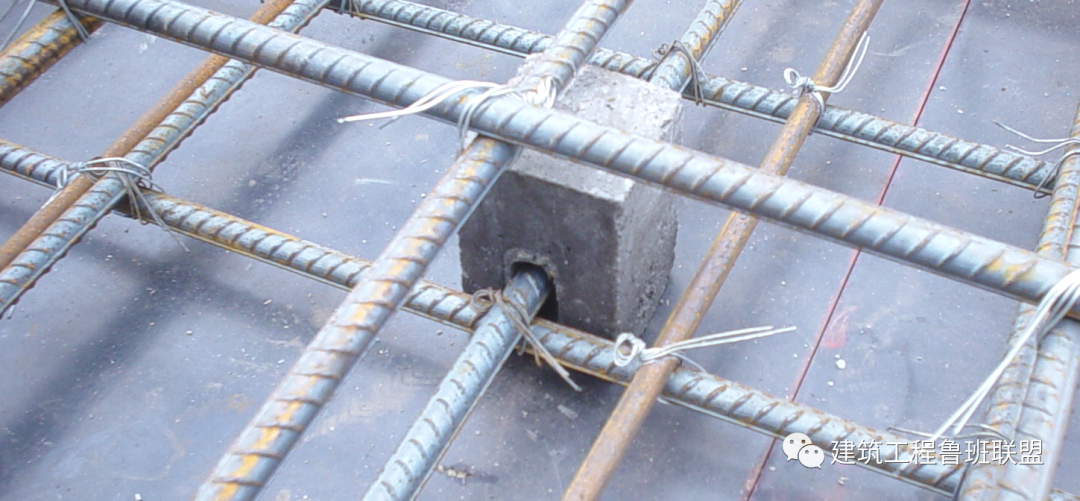

专门制作的楼板面筋保护层砂浆垫块

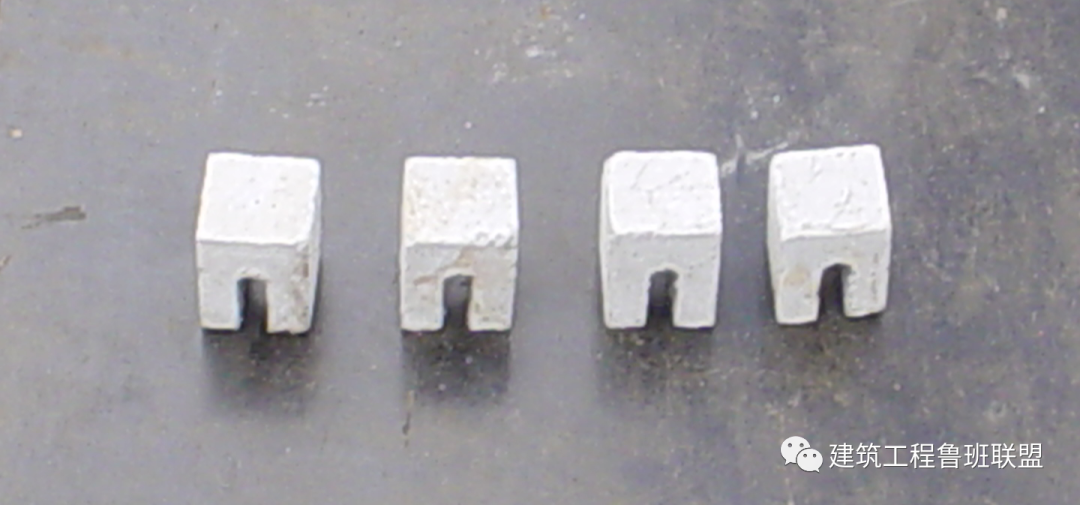

面筋保护层砂浆垫块

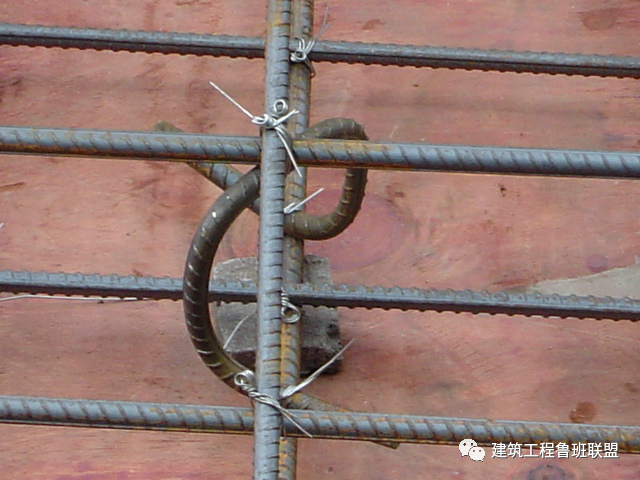

面筋保护层砂浆垫块应用示意图
面筋保护层砂浆垫块每隔1米设置一个
2、塑料垫块

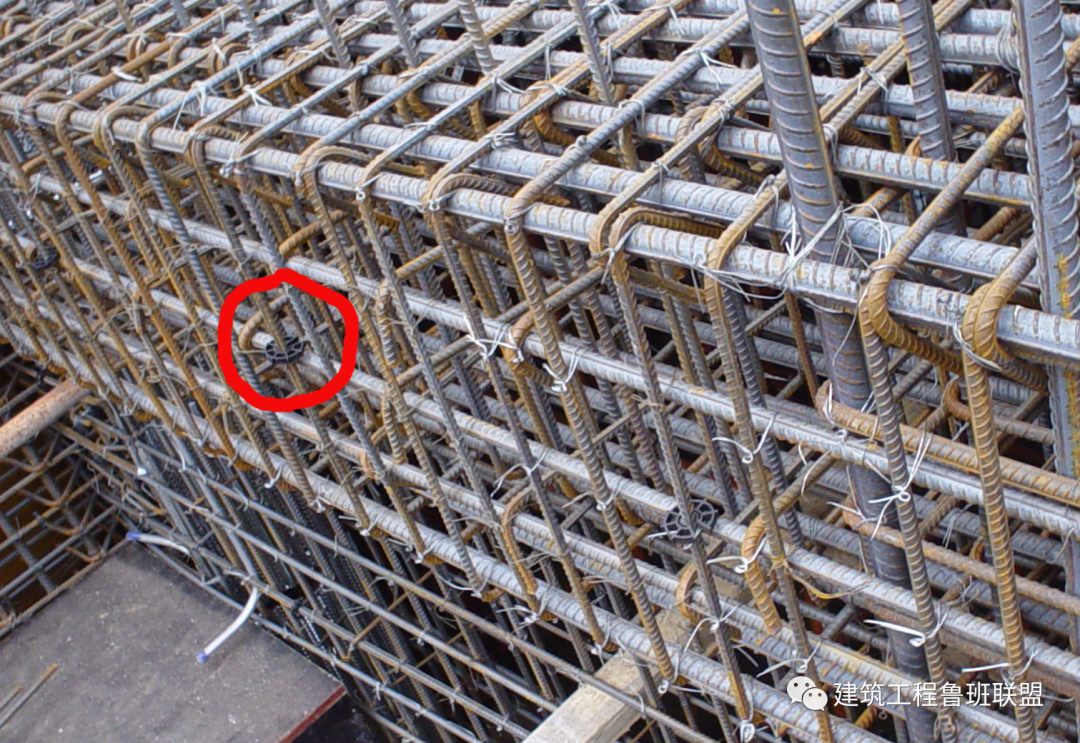

为有效保证钢筋保护层尺寸的准确性 ， 板底、梁底、柱墙梁侧面应采用专用塑料垫块 。

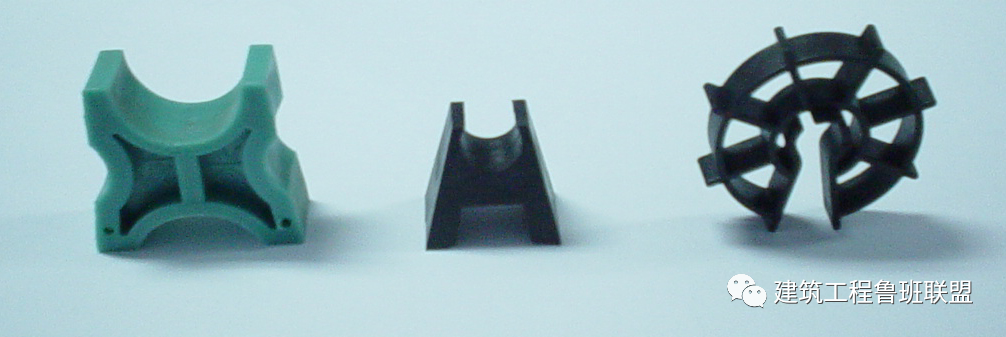

塑料垫块示意图

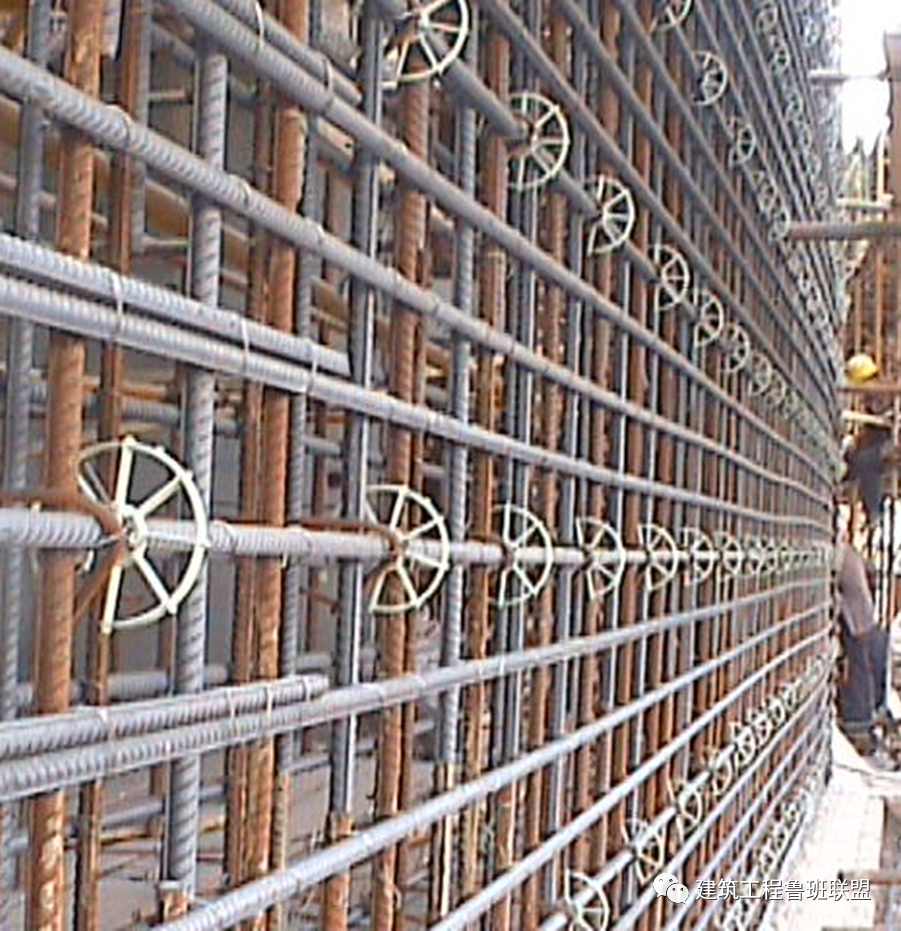

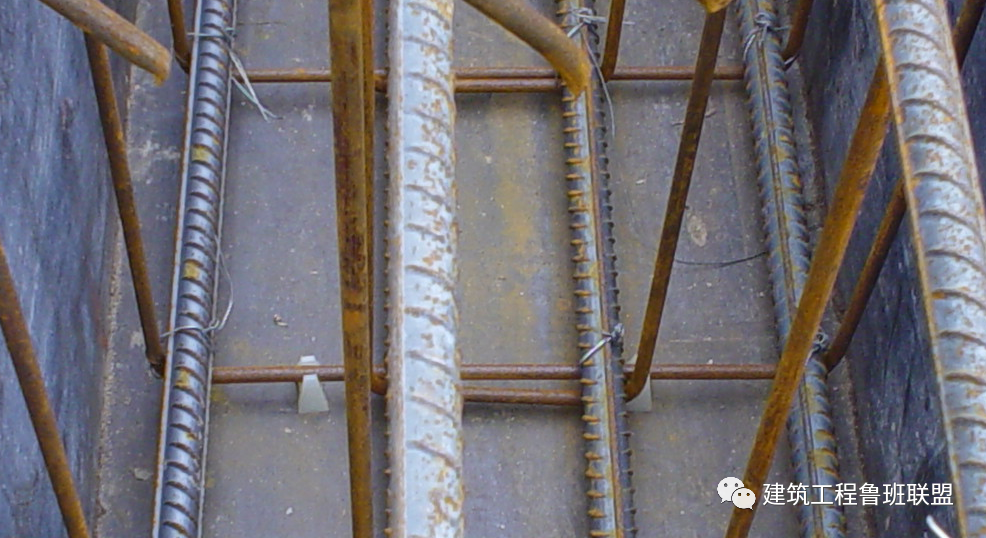

墙侧面保护层采用环行塑料垫块 ， 间距每隔一米设置一道 。
