48芯ODF架即光纤配线架，是一种用于光纤通信网络中对光纤进行端接、分配、调度和管理的设备，它能容纳48芯光纤。以下从结构、功能、应用场景、安装与使用等方面为你详细介绍：

结构特点

框架结构：通常采用优质冷轧钢板制作，整体框架坚固耐用，能够承受一定的重量和外力冲击。框架设计符合标准化尺寸，便于安装在标准的通信机柜中，实现与其他通信设备的统一布局和管理。
光纤收容单元：内部设有多个光纤收容区，用于盘绕和固定光纤。这些收容区通常采用分层或分区设计，每个区域都有明确的标识，方便对不同芯数的光纤进行分类存放。例如，有的48芯ODF架将收容区分成6层，每层可容纳8芯光纤，通过不同颜色或编号进行区分。
熔接单元：配备专门的熔接盘，熔接盘上有多个熔接工位，用于光纤的熔接操作。熔接盘一般具有良好的光纤固定和保护功能，能够防止熔接部位受到外力拉扯和损伤。熔接盘可以灵活抽取，方便操作人员进行熔接作业，完成后再推回原位，保持整体的整洁和有序。

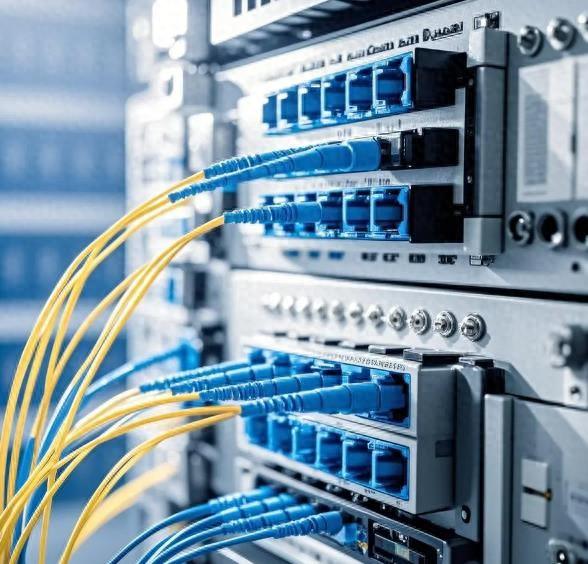

适配器安装面板：前面板安装有48个光纤适配器，用于连接光纤跳线。适配器的类型多样，常见的有SC、LC、FC等接口类型，以满足不同光纤系统的连接需求。适配器排列整齐，间距合理，便于光纤跳线的插拔操作。

【48芯odf架是什么】
功能用途

光纤熔接与分配：主要功能是实现光纤的熔接和分配。它可以将来自不同方向的光纤（如主干光纤和分支光纤）在ODF架内进行熔接，然后根据需要将熔接后的光纤分配到不同的用户或设备端口。例如，在一个大型商业建筑的通信系统中，通过48芯ODF架将从电信运营商引入的主干光纤与各个楼层的用户光纤进行熔接，并分配到相应的楼层弱电间，为用户提供光纤接入服务。
光纤调度与管理：方便对光纤进行调度和管理。工作人员可以通过调整光纤跳线的连接方式，实现不同光纤之间的连接和切换，满足网络拓扑变化或业务调整的需求。同时， ODF架上的标识和编号系统能够清晰地记录光纤的走向和连接关系，便于维护人员进行日常的巡检、故障排查和维修工作。
保护光纤：为光纤提供物理保护。 ODF架内部的光纤收容和固定结构能够防止光纤受到外界的机械损伤，如挤压、弯曲过度等。此外， ODF架的密封设计可以有效防尘、防潮，减少灰尘和水汽对光纤性能的影响，延长光纤的使用寿命。

应用场景

通信机房：在电信运营商的通信机房中， 48芯ODF架是不可或缺的设备。它用于连接和管理各种光纤线路，实现不同通信网络之间的互联互通。例如，在移动、联通、电信等运营商的核心机房中，大量的48芯ODF架协同工作，将来自不同基站、数据中心的光纤进行集中管理和分配，保障通信网络的稳定运行。
数据中心：数据中心需要高速、可靠的光纤网络来连接服务器、存储设备和网络设备。 48芯ODF架可以作为数据中心光纤布线系统的重要组成部分，实现光纤的集中端接和分配。通过合理配置ODF架，可以优化数据中心的光纤布局，提高布线密度，降低信号传输损耗，满足数据中心对高速数据传输的需求。
企业园区网络：在企业园区内，多个建筑物之间需要通过光纤进行通信连接。 48芯ODF架安装在园区的中心机房或弱电间，用于汇聚和分配各个建筑物的光纤线路。它可以将企业园区的内部网络与外部网络进行有效的连接和管理，为企业提供稳定的通信服务，支持企业的日常办公、生产运营等业务活动。

安装与使用要点

安装环境：选择干燥、通风良好、温度适宜的安装环境。避免安装在潮湿、灰尘多或有腐蚀性气体的地方，以免影响ODF架的性能和寿命。安装位置应远离强电磁干扰源，如大型电机、变压器等，防止光纤信号受到干扰。
安装固定：将48芯ODF架安装在标准的通信机柜内时，要确保安装牢固。使用配套的螺丝或安装支架将ODF架固定在机柜的相应位置，保证ODF架在机柜内不会晃动或移位。安装过程中要注意ODF架的方向和位置，使其便于操作和维护。
光纤熔接与连接：进行光纤熔接时，要严格按照操作规程进行。首先，清洁光纤端面，去除杂质和污垢；然后，使用熔接机进行熔接操作，确保熔接损耗符合要求。熔接完成后，将光纤整齐地盘绕在收容区内，并固定好。连接光纤跳线时，要注意适配器的接口类型和光纤跳线的匹配，确保连接紧密、无松动。
标识管理：为了便于管理和维护，要在ODF架上对光纤进行清晰的标识。在光纤的两端、熔接盘以及适配器面板上都应标注光纤的来源、去向、芯数等信息。标识应采用耐久性好的材料制作，确保长时间不褪色、不脱落。
