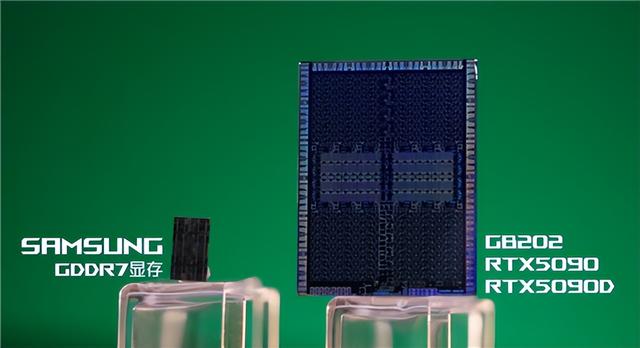

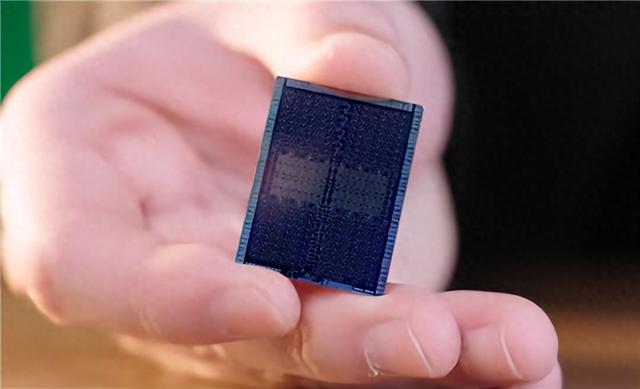

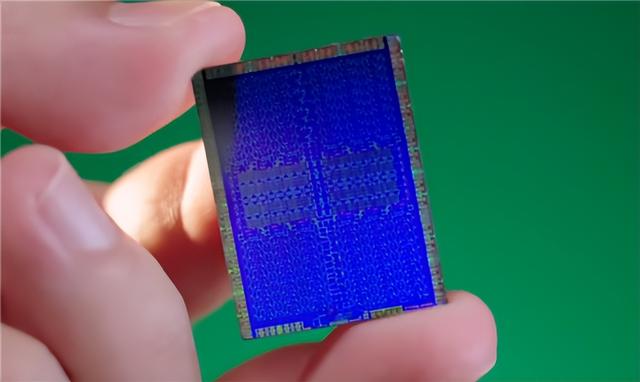

华硕Tony大叔发布了RTX 5090/D的详尽评测跑分、液氮超频视频 ， 其中还特别展示了RTX 5090/5090D所用GB202 GPU核心的内核照片 ， 还是第一次见到 。
【RTX 5090/D GB202内核照首次公开：922亿晶体管的暴力美学！】
GB202采用升级版台积电4NP工艺制造 ， 和上代AD102使用的4N相比属于增强版 ， 其实都属于5nm级别 ， 只不过属于NVIDIA单独定制——这命名也是够乱的 。
GB202集成晶体管多达922亿 ， 比AD102 763亿增加了大约21％ ， 而面积从616平方毫米增加到761平方毫米 ， 幅度约为23.5％ ， 换言之密度反而略微降低了 。

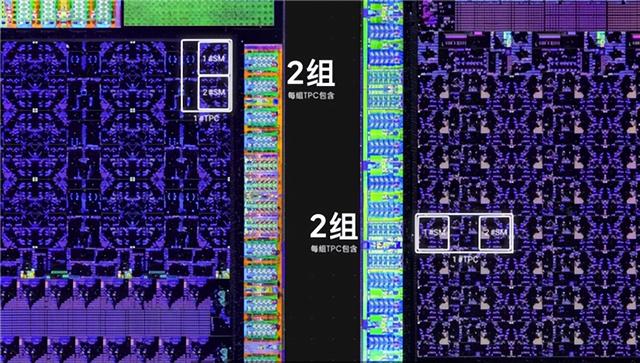

GB202还是12组GPC ， 但是每组GPC内部的TPC数量从6组增加到8组 ， 而每组TPC中依然是两组SM ， 每组SM则还是128个CUDA核心 ， 满血核心总计24756个CUDA核心 ， RTX 5090/5090D都屏蔽了11组TPC ， 幅度约为11％ 。
可以确认的是 ， RTX 5090D并没有删减Tensor核心数量 ， 还是680个 ， 因此推测是通过底层软件限制了AI算力——不知道是否有可能破解？
计算单元中间大块区域是缓存 。 GB202的一级缓存从16MB增加到21.5MB ， 二级缓存从72MB增加到96MB ， 都和CUDA核心增加比例相同 ， 也就是同步扩大 。
计算单元中间竖向长条区域则是编解码器 ， 满血核心拥有4组第九代编码引擎NVENC、4组第九代解码引擎NVEDC ， RTX 5090/5090分别只开启了3组和2组 。

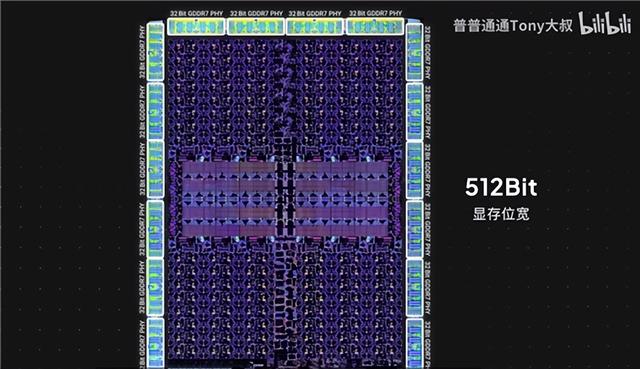

底部边缘是PCIe 5.0 x16 PHY物理层和5条视频输出接口 ， 顶部和左右边缘则都是GDDR7显存控制器 ， 每组32-bit ， 一共16组构成了512-bit的位宽 。

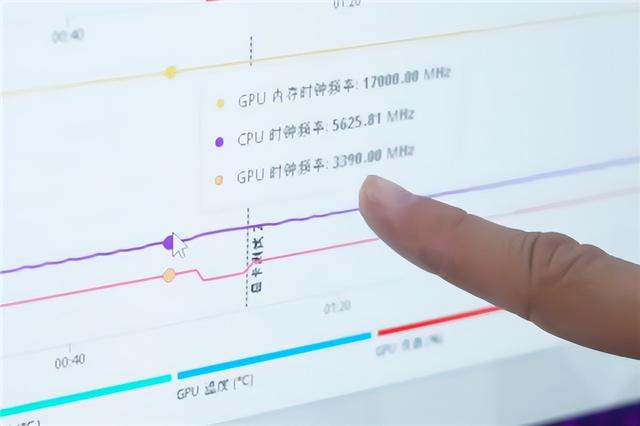

超频部分 ， Tony大叔将RTX 5090核心频率超到了3390MHz ， 显存等效频率则是34GHz 。

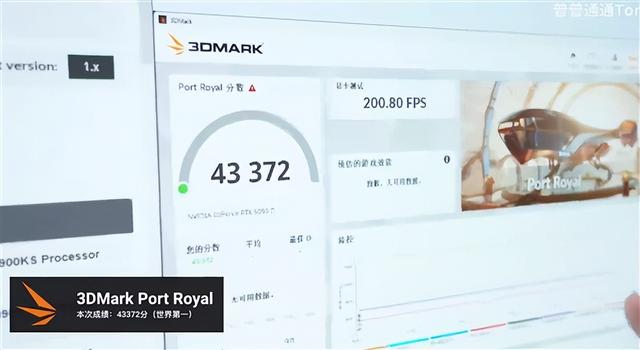

实测3DMark Time Spy Extreme突破了3万分(世界第三) ， Fire Strike Ultra接近3.7万分 ， 世界第一 ， Port Royal超过4.3万分 ， 也是世界第一 。
